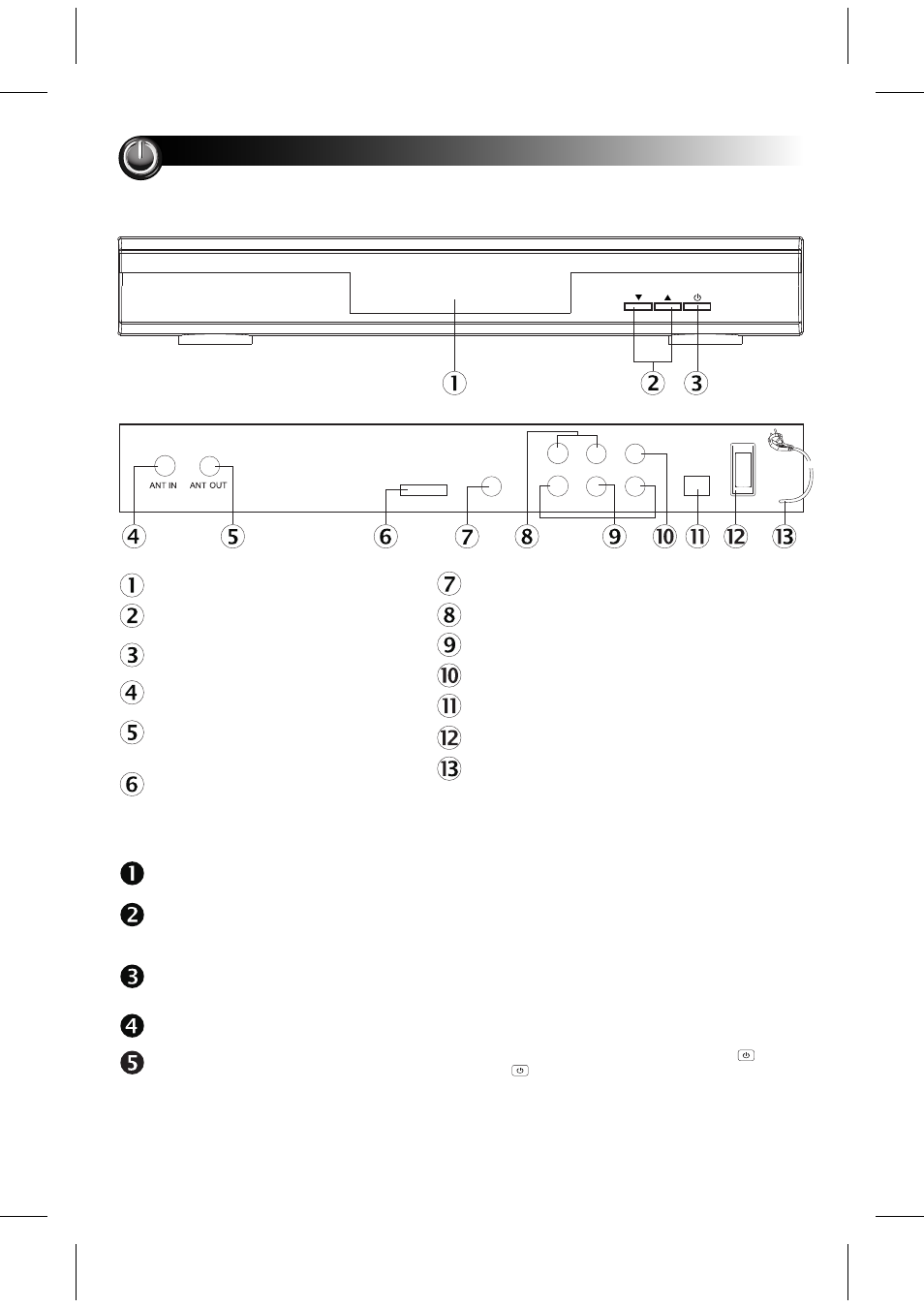

Дисплей.
Кнопки переключения каналов.
Кнопка включения/выключения режима
ожидания.
Вход для антенного кабеля.
Антенный выход для подключения
аналогового телевизора или видео
магнитофона.
Разъем USB.
Видеовыход S Video.
Линейный стеревыход звука.
Компонентный видеовыход YUV.
Композитный видеовыход CVBS.
Оптический звуковой цифровой выход SPDIF.
Тумблер включения/выключения электропитания.
Сетевой шнур.
УСТРОЙСТВО ПРИСТАВКИ
УСТРОЙСТВО ПРИСТАВКИ И ЕЕ УСТАНОВКА
ВКЛЮЧЕНИЕ ПРИСТАВКИ
Подключите штекер антенного кабеля к разъему ANT IN. Подключение штекера антенны производится
только при отключенной от сети приставке!
Подключите телевизор к приставке через разъем SCART TV. Если Ваш телевизор имеет компонентный
вход YUV, то выполните подключения в соответствии со схемой (см.п. "Подключение внешних
устройств").
Включите вилку шнура питания в сетевую розетку и переведите тумблер питания на задней панели в
положение "ON". Приставка включится автоматически через несколько секунд. Приставка рассчитана
на работу от сети переменного тока 220 В, 50/60 Гц.
Переведите телевизор в режим AV.
Включенную в сеть приставку можно перевести в дежурный режим нажатием кнопки пульта
дистанционного управления; повторное нажатие кнопки переводит приставку в рабочий режим.
Задняя панель
USB
SPDIF
L
R
CVBS
Y
Cb
S-Video
Cr
Передняя панель
