Установка и подключение телевизора – Инструкция по эксплуатации Akai 21CTS25FS
Страница 10
9
akai.ru
AV
OUT
L
R
AUDIO
VIDEO
L/MONO
R
AUDIO
VIDEO
DVD IN
AV IN 1
Cr
Cb
Y
DVD-плеер, ресивер
Cb
Cr
Y

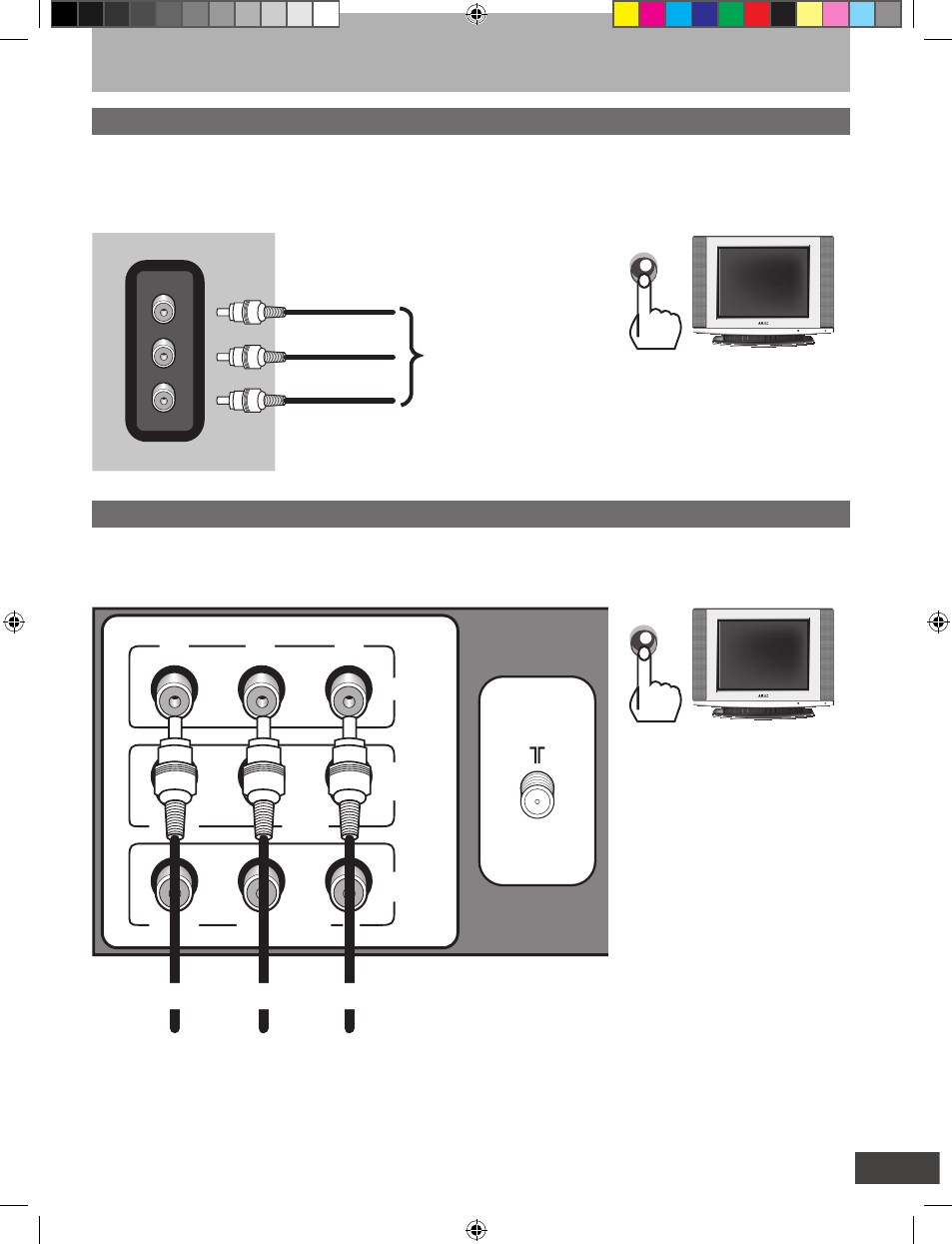

Для подключения DVD-плеера или ресивера через
через компонентный видеовход и аудиовходы AUDIO
R, L, находящиеся на задней панели ТВ, подключите
Подключение через компонентный видеовход
соединительные кабели как показано на рисунке,
нажмите кнопку TV/AV на ПДУ или на передней пане-
ли телевизора и установите источник сигнала DVD.
Установка и подключение телевизора
TV/AV
TV/AV
MENU
– VOL +
– CH +
DVD
Для подключения VCR, цифрового и кабельного ТВ
(через ресивер), игровой приставки, компьютера,
цифрового фотоаппарата, DVD-плеера через компо-
зитный видеовход и аудиовходы R/L, находящиеся
Подключение через разъемы АV-входа (AV-IN-2) на боковой панели
на левой боковой панели ТВ, подключите соедини-
тельные кабели как показано на рисунке, нажмите
кнопку TV/AV на ПДУ и установите источник сигнала
AV 2.
VIDEO
AV IN 2
AUDIO
L
R
Видеокамера
Игровая приставка
Видеомагнитофон
Ресивер
Компьютер
DVD-плеер
Audio L
Audio R
Video
TV/AV
TV/AV
MENU
– VOL +
– CH +
AV 2
