стабилизация КПД котла
- обеспечивает защиту котла в случае
появления обратной тяги в дымоходе
- при недостаточной тяге в дымоходе
сработает датчик тяги, котел автоматически
выключится (прекратится подача газа в
котел).
Предупреждение: Стабилизатор тяги
является неотъемлемой и необходимой
частью котла. Размер и конструкция
стабилизатора
тяги определена
производителем. Запрещается
вмешательство в конструкцию
стабилизатора тяги.
Предупреждение: датчик тяги
установливается в стабилизатор тяги
аттестованным
фирмой Protherm
специалистом специализированной
организации во время монтажа
оборудования.
Котёл имеет следующий типовой ряд:
PROTHERM 12 KSO, PROTHERM 16 KSO.
Типовой ряд соответствует номинальным
тепловым мощностям котлов:
Обозначение типа
котла
Номинальная
тепловая
мощность (кВт)
12 KSO 12
16 KSO 16
Описание и оснащение котла
Котел PROTHERM 12 (16) KSO состоит из:
- стального теплообменника,
- стабилизатор тяги,
- газовой части,
- облицовки,
- гидравлической части.

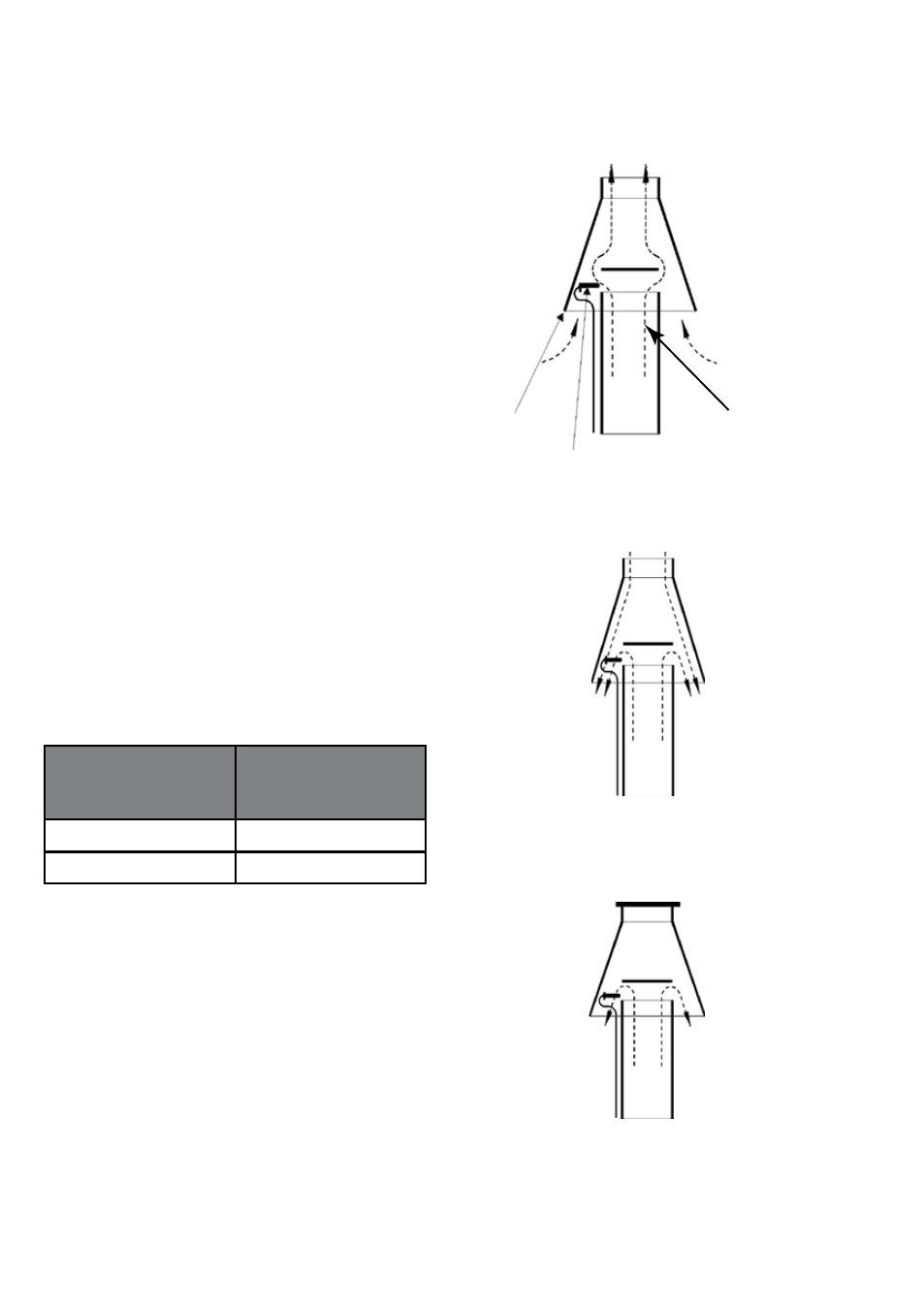

Направление продуктов сгорания
без нарушения тяги в дымоходе
lin
Продукты
сгорания
Датчик
тяги
Прерыватель
тяги
Направление продуктов сгорания
при обратной тяге в дымоходе
Направление продуктов сгорания
при нарушении тяги в дымоходе
3
