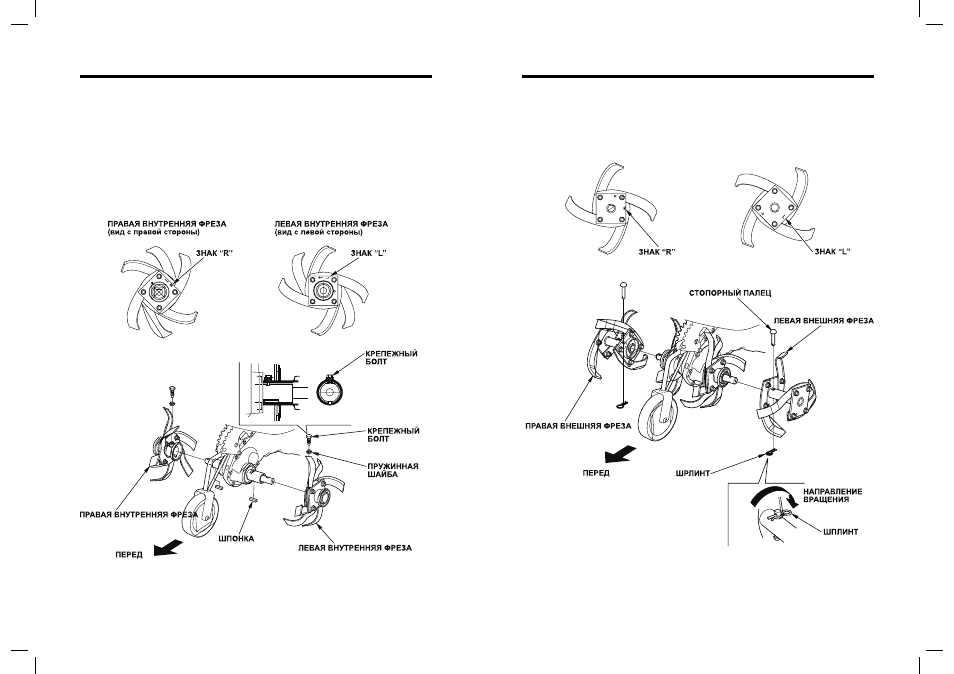

Установка фрез
1.смажьте шпонку и вставьте ее в желоб, расположенный на валу
привода.
2.установите внутренние фрезы. Для этого надо совместить шпоноч-
ные пазы внутренних фрез со шпонкой. При этом метки «R” (на пра-
вой фрезе) и «L” (на левой фрезе) будут направлены наружу, как по-
казано на рис.
3.установите пружинную шайбу и крепежный болт, крепко его закру-
тите.
Убедитесь в том, что крепежный болт плотно примыкает к шайбе.
4.установите внешние фрезы. Метки «R” (на правой фрезе) и «L”
(на левой фрезе) будут направлены наружу, как показано на рис.
5.совместите отверстия на валу привода и вставьте стопорные пальцы.
6.вставьте шплинты в отверстия в стопорных пальцах в направле-
нии, изображенном на рис.
