Введение. Назначение кнопок управления
Введение. Разъемы и их назначение

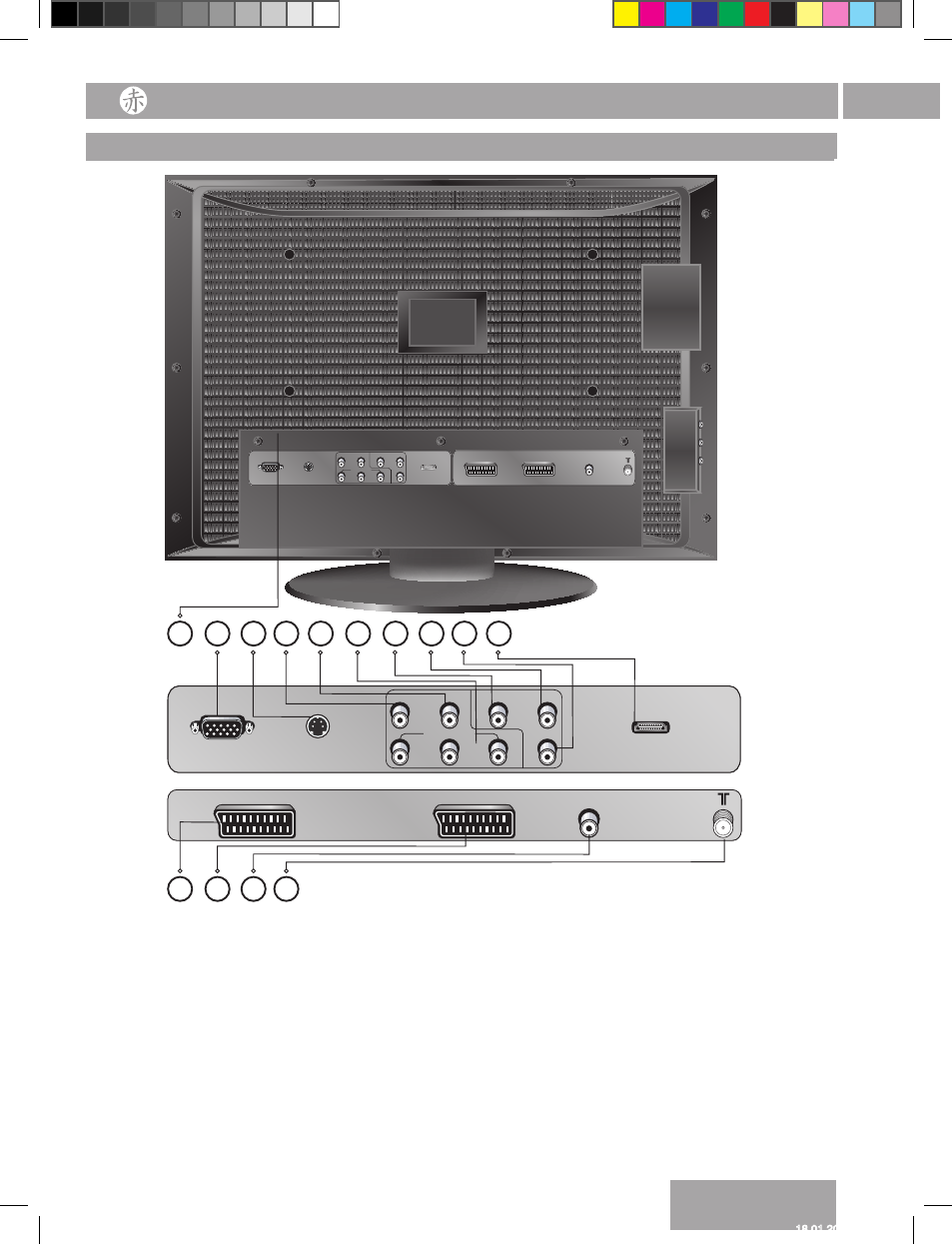

Вид задней панели
7("o"6%*0
4$"35
4$"35
3
-
$0.10/&/5
3
-
7*%&0
:
1C
1S
7("
47*%&0
Ǭ%.*
7("o"6%*0
4$"35
4$"35
3
-
$0.10/&/5
3
-
7*%&0
:
1C
1S
7("
47*%&0
Ǭ%.*
1. Разъем для подключения сетевого кабеля
2. VGA — вход аналогового сигнала с ПК (VGA)*
3. S-VIDEO - видеовход S-Video (S-VHS)
4.R – входной разъем аналогового аудиосигна ла
(правый канал)
5. L – входной разъем аналогового аудиосигна
ла (левый канал)
6. Y/Pb/Pr - компонентный видеовход (3хRCA)
7. R – входной разъем аналогового аудиосигнала
(правый канал)
8. L – входной разъем аналогового аудиосигнала
(левый канал)
9. Video – композитный видеовход (CVBS)
10. HDMI - мультимедийный интерфейс высокого
разрешения
11. SCART1 – разъем СКАРТ RGB
12. SCART2 – разъем СКАРТ композитный /S-video
13. VGA-AUDIO — вход для аудиосигнала с ПК
14. Антенный вход
*— Объяснение терминов, отмеченных *,
смотрите в Глоссарии в конце данного ру-
ководства.
1
2
3
4
5
6
7
8
9
10
11
12
13 14
