19
1.
2.
3.
4.
6.
5.
7.
8.
9.

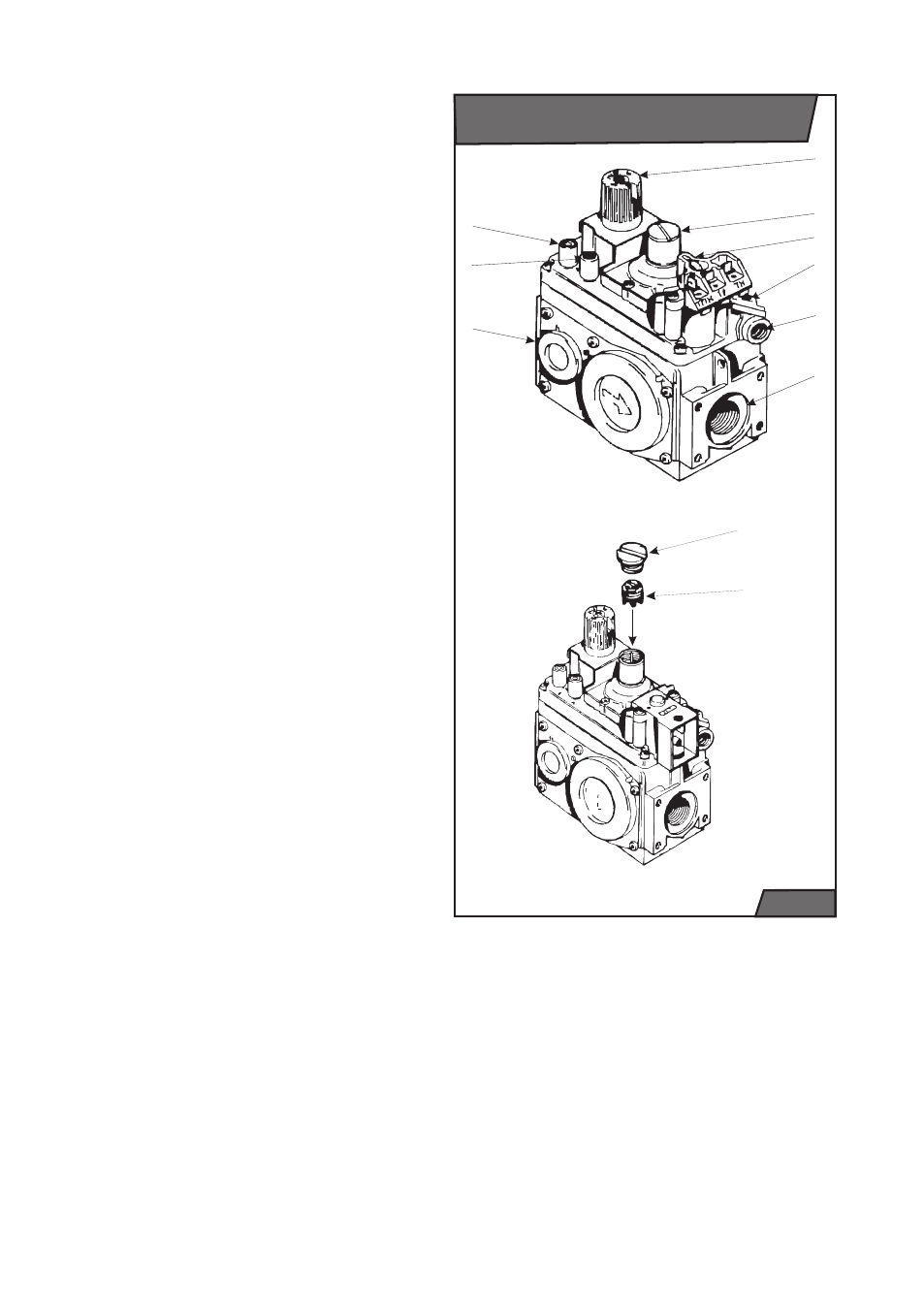

Комбинированная газовая арматура
SIT - NOVA
рис. 4
Элементы регулирования газовой
арматуры (рис. 4):
1 вход газа;
2 выход газа;
3 ручка управления;
4 заглушка;
5 штуцер измерения давления газа на входе
газовой арматуры;
6 штуцер измерения давления газа на
выходе из газовой арматуры;
7 настройка подачи газа на запальную
горелку (винт “ПИЛОТ”);
8 подача газа к запальной горелке (резьба
М 10 х 1);
9 подсоединение термопары.
Процесс настройки давления газа
основной горелки:
Отвинтите заглушку (4). При повороте ре-
гулирующего винта (А) по часовой стрелке
давление на выходе повышается.
После измерения давления газа проверьте
на герметичность измерительные штуцеры
газовой арматуры.
После общей настройки:
Заверните до упора заглушку (4).
Настройка подачи газа на запальную
горелку
Термопара должна находиться в пламени
запальной горелки. Для регулировки
пламени используется винт “ПИЛОТ”.
Регулировка пламени визуальная. При по-
вороте винта “ПИЛОТ” по часовой стрел-
ке - расход газа на запальную горелку
понижается и размер пламени, омывающего
термопару, уменьшается.
После окончания настройки необходимо
проконтролировать герметичность соеди-
нений и работу прибора. После настройки
винт необходимо запломбировать капель-
кой краски.
4.
A.
