Руководство для техНИческого пеРсоНала

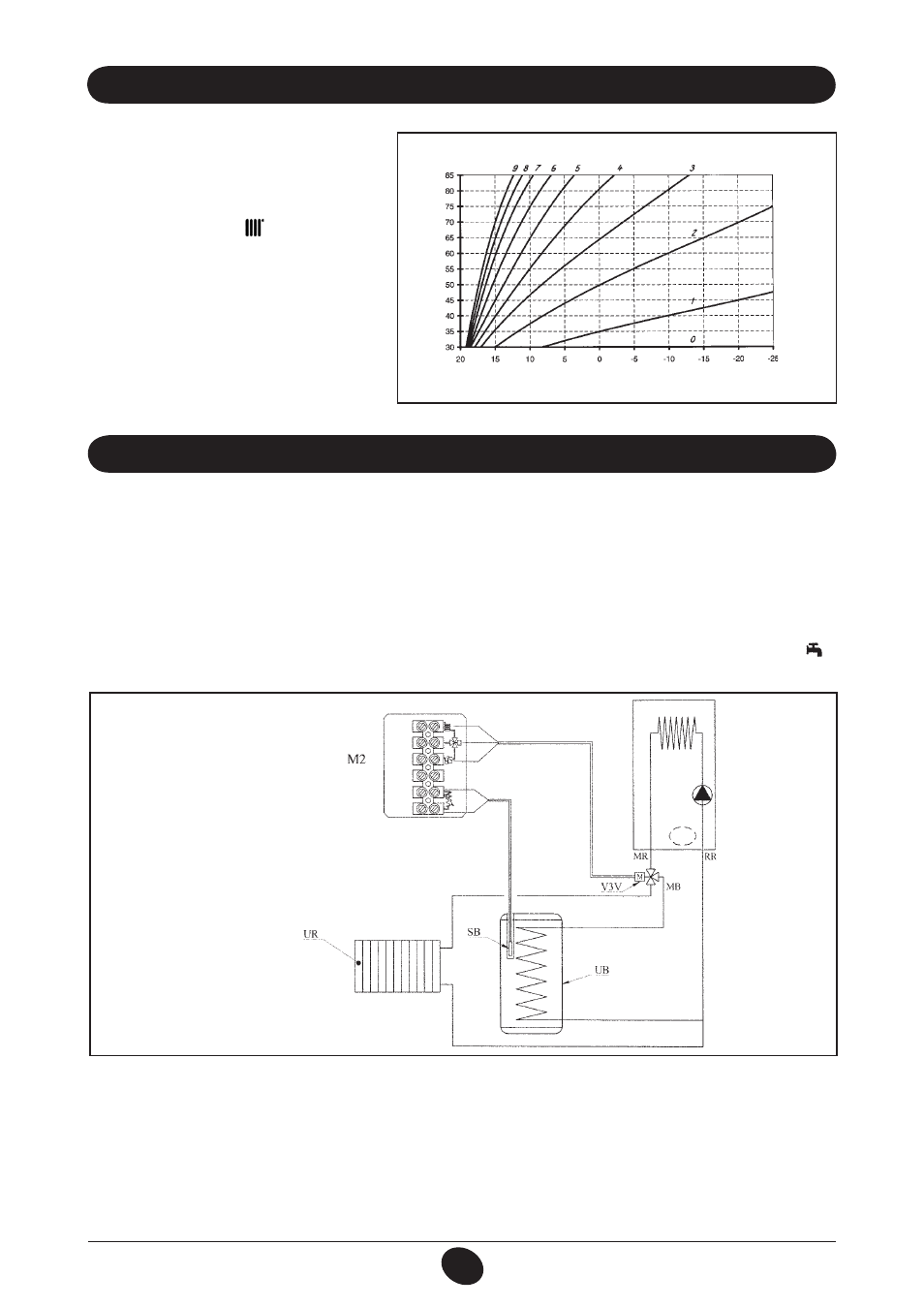

26. пРИсоедИНеНИе датчИка улИчНой темпеРатуРЫ
Из проводов, которые выходят из приборного
щитка, два провода КРАСНОГО цвета оснащены
изолированными ножевыми контактами
Подсоединить датчик уличной температуры к
данным проводам.
При подсоединенном датчике уличной температуры
с помощью кнопок
+/-
можно установить
заданный коэффициент дисперсии Kt (график 2).
tm = температура воды на подаче в систему отопления
te = температура наружного воздуха
график 2
кривые „kt“
27. пРИсоедИНеНИе вНешНего бойлеРа
(для моделей 1.24 F – 1.24 – 1.14 F – 1.14)
Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.
подсоедИНеНИе датчИка бойлеРа
К котлам моделей 1.24 F – 1.24 – 1.14 F – 1.14 может быть присоединен внешний бойлер.
Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки м2.
Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера.
Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления котла с помощью кнопок
+/–
.
Рис. 13
0807_3101 / C
G_2085
условНЫе обозНачеНИя
UB – БОйЛЕР
UR – СИСТЕМА ЦЕНТРАЛьНОГО
ОТОПЛЕНИя
V3V –ТРЕХХОДОВЫй КЛАПАН
m2 – КЛЕММНАя КОЛОДКА
SB – ДАТЧИК ПРИОРИТЕТА ДЛя
КОНТУРА ГВС
mR – ПОДАЧА В СИСТЕМУ
ОТОПЛЕНИя
mB – ПОДАЧА В БОйЛЕР
RR – ВОЗВРАТ ИЗ СИСТЕМ
ОТОПЛЕНИя / ГВС
Внимание:
Проверьте, чтобы параметр F03 = 03 (параграф 21).
эЛЕКТрИЧЕсКОЕ ПОдсОЕдИНЕНИЕ МОТОрА ТрЕххОдОВОгО КЛАПАНА (модели 1.24 F – 1.24 – 1.14 F – 1.14)
Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции
о подсоединении трехходового клапана смотри в руководствах, прилагаемых к комплекту.
0505_3002
te
tm
