Подключение ПК через VGA-вход производится соот-
ветствующим кабелем VGA (в комплект поставки не
входят). Звук можно подключить аудиокабелем 3,5
mm Jack to 2 RCA (не входит в комплект поставки) к
соответствующим разъемам ПК и телевизора.

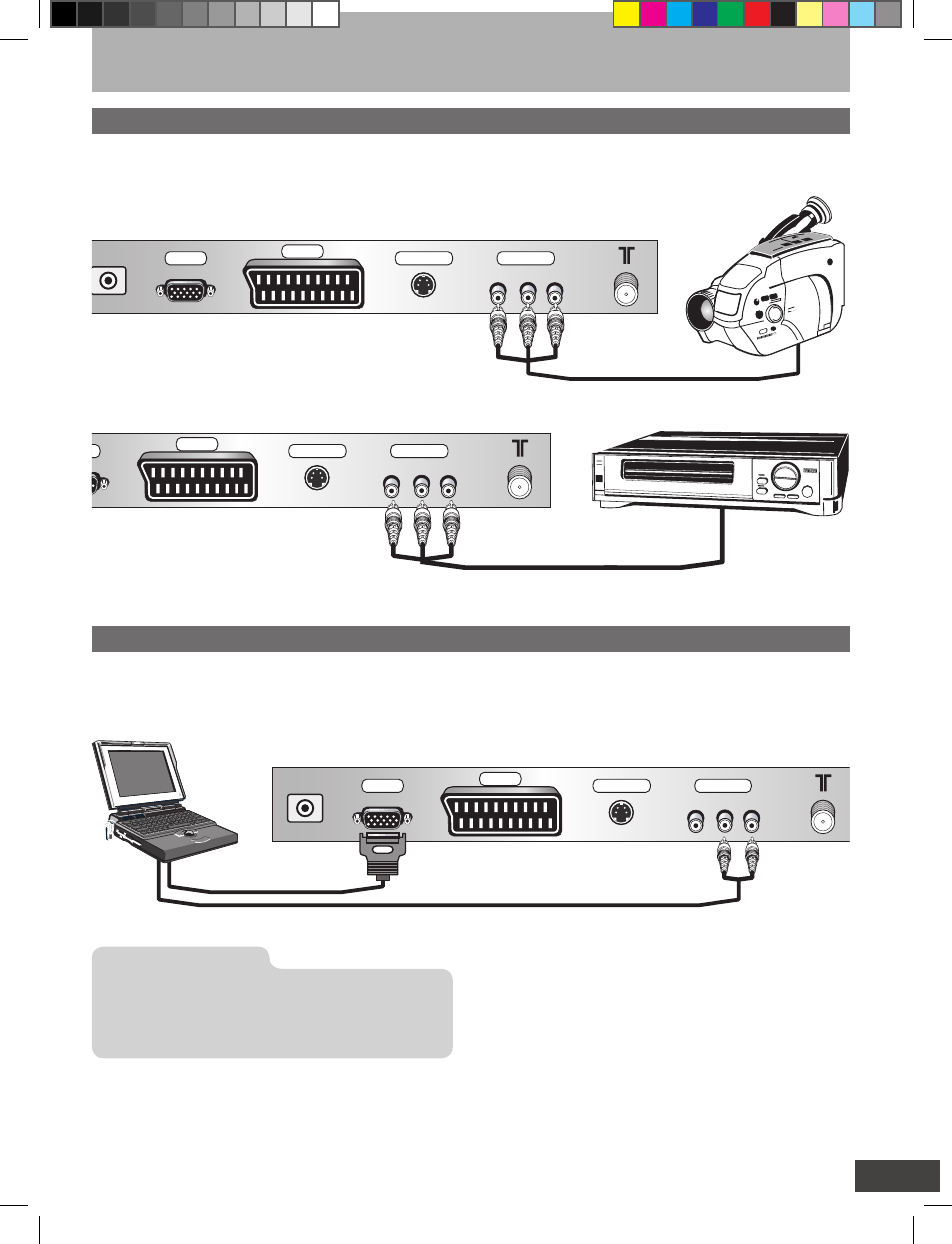

Подключение внешних устройств
Подключение компьютера через VGA разъем
В Н И М А Н И Е
Все соединения должны производиться
только при полностью отключенных те-
левизоре и подключаемых внешних уст-
ройствах.
- AUDIO -
R
L
VIDEO
AV IN
VGA
DC 12 V
S-VIDEO
SCART
Телевизор
Видеокамера
- AUDIO -
R
L
VIDEO
AV IN
VGA
DC 12 V
S-VIDEO
SCART
Телевизор
Компьютер
Подключение по композитному входу осуществляется
кабелем CVBS*+стерео (входит в комплект постав-
ки). С его помощью соедините выход нужного устройс-
тва (DVD-плеер, ресивер, видеокамера) с одним из
cоответствующих входов телевизора.
Подключение через композитный вход + стерео
- AUDIO -
R
L
VIDEO
AV IN
VGA
DC 12 V
S-VIDEO
SCART
Телевизор
Ресивер, DVD-плеер и т. п.
