9
21СT24FS
21CT71FS
AKAI

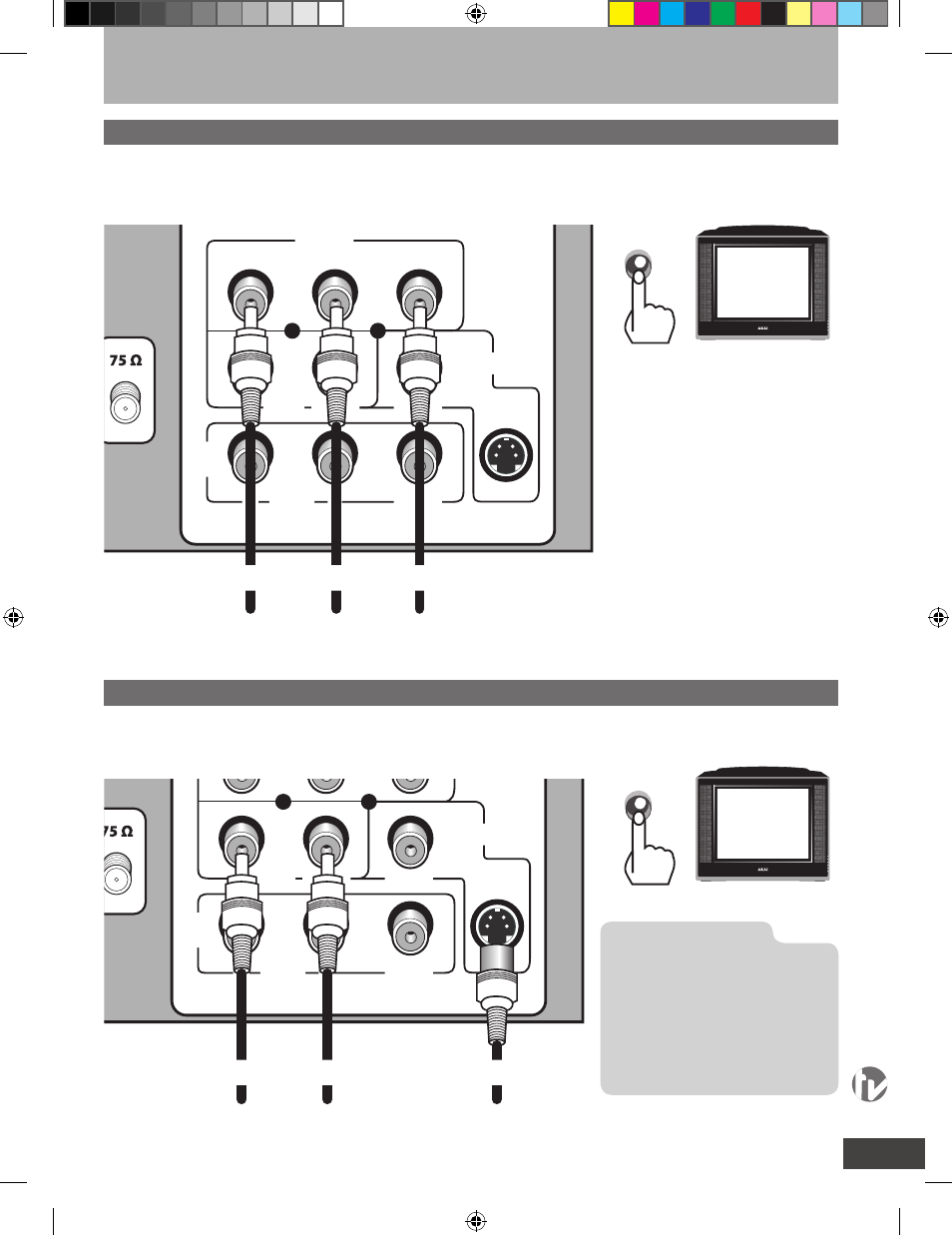

Для подключения DVD-плеера, ресивера, ПК, видео-
камеры, компьютера, через входной разъем S-VIDEO
и AUDIO R, L подключите соединительные кабели как
Подключение через S-VIDEO
DVD-плеер, ресивер, видеокамера, компьютер
AV
OUT
AV IN (1)
R
L
AUDIO
VIDEO
R
L/MONO
AUDIO
VIDEO
DVD IN
Cr
Cb
S-VIDEO
Y
S-VIDEO (S-VHS)
Audio L
Audio R
показано на рисунке, нажмите кнопку TV/AV на ПДУ и
выберите источник сигнала S-VHS.
DVD-плеер, ресивер
AV
OUT
AV IN (1)
R
L
AUDIO
VIDEO
R
L/MONO
AUDIO
VIDEO
DVD IN
Cr
Cb
S-VIDEO
Y
Cb
Cr
Y
Для подключения DVD-плеера или ресивера через
через компонентный видеовход и аудиовходы AUDIO
R, L, находящиеся на задней панели ТВ, подключите
Подключение через компонентный видеовход
соединительные кабели как показано на рисунке,
нажмите кнопку TV/AV на ПДУ или на передней пане-
ли телевизора и установите источник сигнала DVD.
Установка и подключение телевизора
TV/AV
DVD
TV/AV
S-VHS
П Р И М Е Ч А Н И Е
Одновременное включение
двух устройств, подключен-
ных к S-VIDEO и композитно-
му (IN1) видеовходу, нахо-
дящимся на задней панели
ТВ, приведет к наложению
изображения. В таком случае
необходимо выключить одно
из этих устройств.
