Подключение

10

Подключение

2

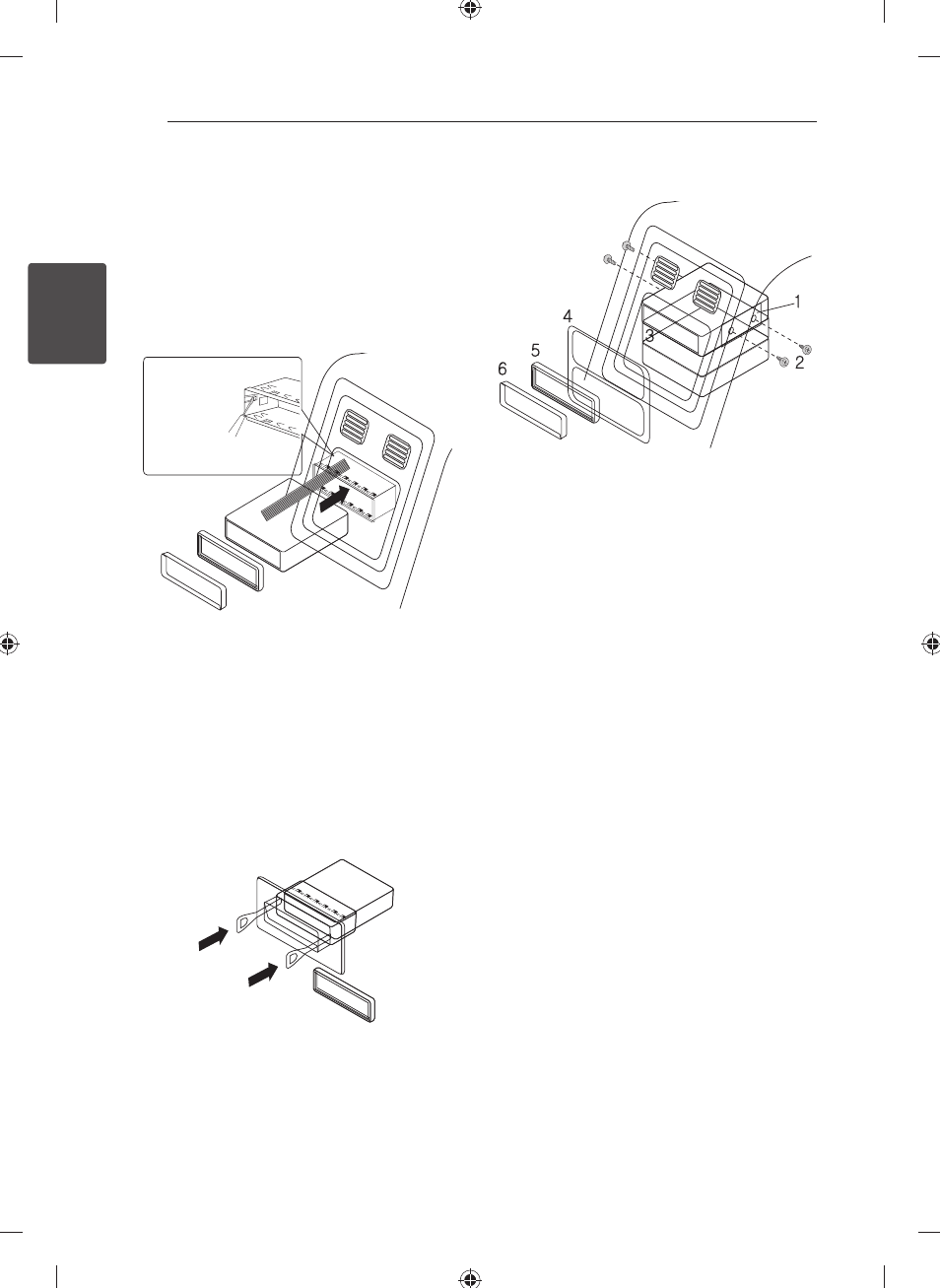

Установка

Установка базы

Перед установкой проверьте, что переключатель
находится в положение ВЫКЛ. и удалите клемму с
батареи машины, чтобы не произошло короткого
замыкания.

Закрутите
тиски в
зависимости
от толщины
приборной
панели.

Панель управления

1. Удалите существующий приемник.

2. Выполните

подключения.

3. Установите корпус для установки.

4. Установите

устройство.

Извлечение существующего
приемника

Если в приборной панели уже есть корпус для
установки, его надо извлечь.

1. Удалите заднюю опорную цапфу.

2. Удалите контрольную панель и кольцо

регулировки.

3. Вставьте с одного конца устройства рычаг.

Повторите действие с другой стороны и
извлеките устройство из крепления.

Установка согласно ISO-DIN

Панель управления

1. Продвиньте устройство в рамку разъема ISO-

DIN.

2. Закрутите болты старого устройства.

3. Продвиньте устройство и рамку в отверстие.

4. Установите приборную панель и адаптер.

(В зависимости от модели данная операция
может не потребоваться.)

5. Установите в устройство окантовочную рамку.

6. Установите контрольную панель устройства.
