Технические характеристики видео-камеры:
-
Передатчик (соединен со шнуром камеры) и приемник (встроен в держатель
навигатора) работают на частоте 2,4ГГц
-
Передача видео с камеры сразу на экран навигатора в режиме он-лайн
-
Камера имеет маленькие размеры и удобный крепеж (установить можно в
ЛЮБОЕ транспортное средство!)
-
Камера показывает широкоформатную картинку 16:9
-
Ночной режим: камера видит в полной темноте, дальность до 5м
-
Питание камеры от бортовой авто-сети 12V (через доп.сетевое устройство
можно подключать камеру к 220В)
-
Внимание: мобильные телефоны, BlueT ooth и Wi-Fi - устройства могут наводить
помехи на картинку, передаваемую на навигатор с камеры.
-
Оборудование очень просто установить. Закрепите и подключите к 12В камеру,
включите навигатор и ВСЕ! Картинка на экране!
1.4.2.

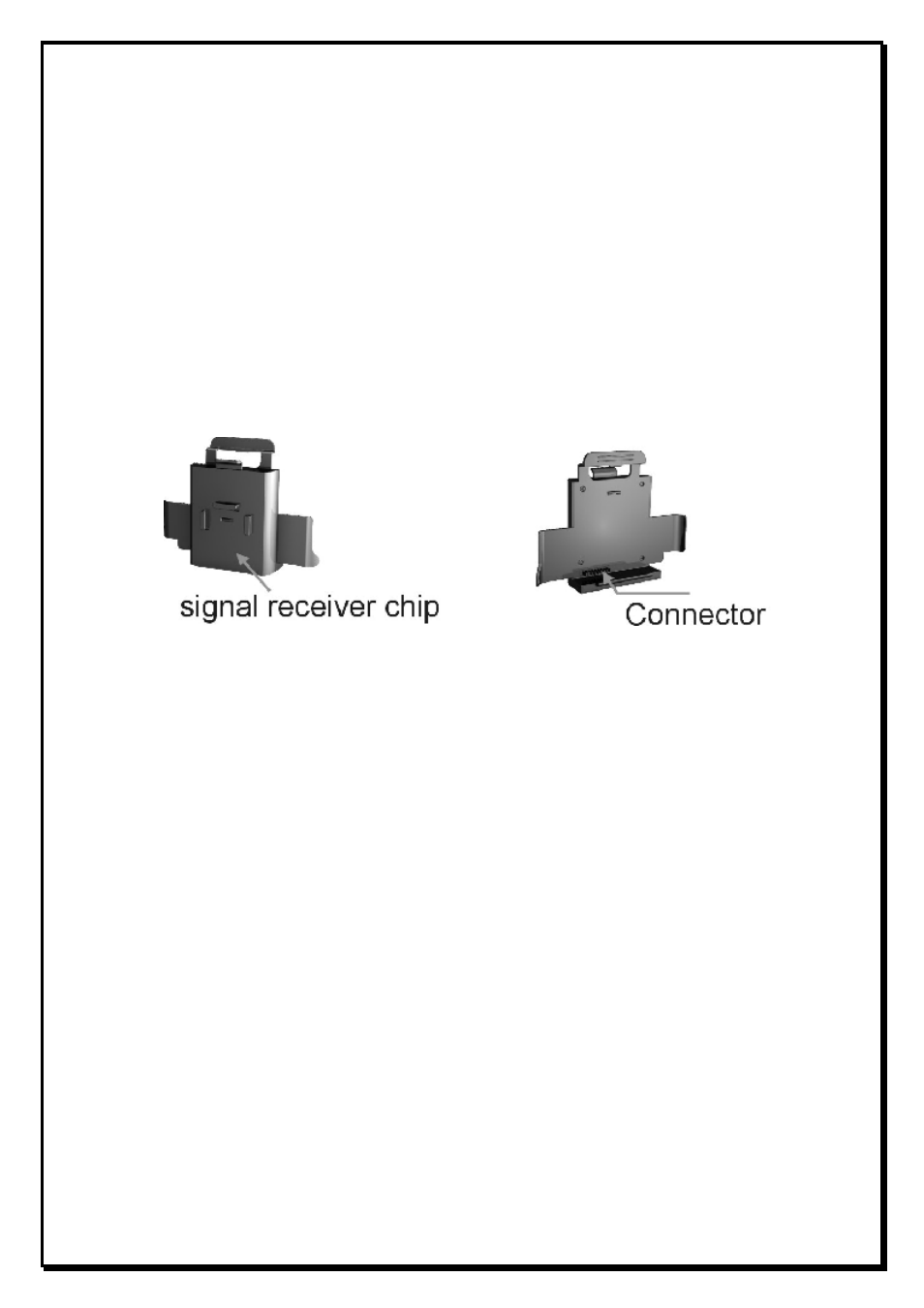

Приемник сигнала от камеры заднего вида
Холдер (держатель) для навигатора microMAP-4330 с камерой заднего вида
создан специально таким образом, чтобы принимать и передавать на навигатор
сигнал с камеры, только когда сам навигатор установлен на холдере. Так как,
приемник сигнала встроен в холдер, то при снятии навигатора с холдера сигнал с
камеры на навигатор поступать не будет!
После установки навигатора в холдер окройте программу GPS-навигации, камера
включится (если вы включили заднюю передачу в автомобиле) и поступит сигнал
на навигатор. Программа навигации автоматически перейдет в фоновый режим и
на экране появится картинка с камеры. При выключении задней передачи
картинка с камеры исчезнет и программа навигации снова появится на экране.
Камера может работать как днем, так и ночью (видимость в полной темноте до
5
м). При работе в полной темноте картинка будет черно-белой, это нормальный
режим.
Пожалуйста, проверьте соединение всех проводов к бортовой сети автомобиля
12
В и проверьте связь между передатчиком и приемником камеры.
ВНИМАНИЕ: любые устройства с BlueTooth могут вносить помехи в передачу
картинки с камеры на навигатор, могут появиться полосы на экране, рябь и
прыгающие кадры. Это связано с тем, что передатчик и приемник работают на
частоте 2,4ГГц.
1.5
Запуск
