Инструкция для установщика
205
4 ВСТРАИВАНИЕ В РАБОЧИЙ СТОЛ
Следующая операция требует выполнения каменных и/или
столярных
работ
и
поэтому
должна
осуществляться
квалифицированным специалистом.
Установка возможна на различные материалы, такие как
кирпичная кладка, металл, крупноразмерные или ламинированные
пластиком деревянные конструкции, которые должны быть
жаростойкими (90°С).
4.1
Крепление к опорной конструкции

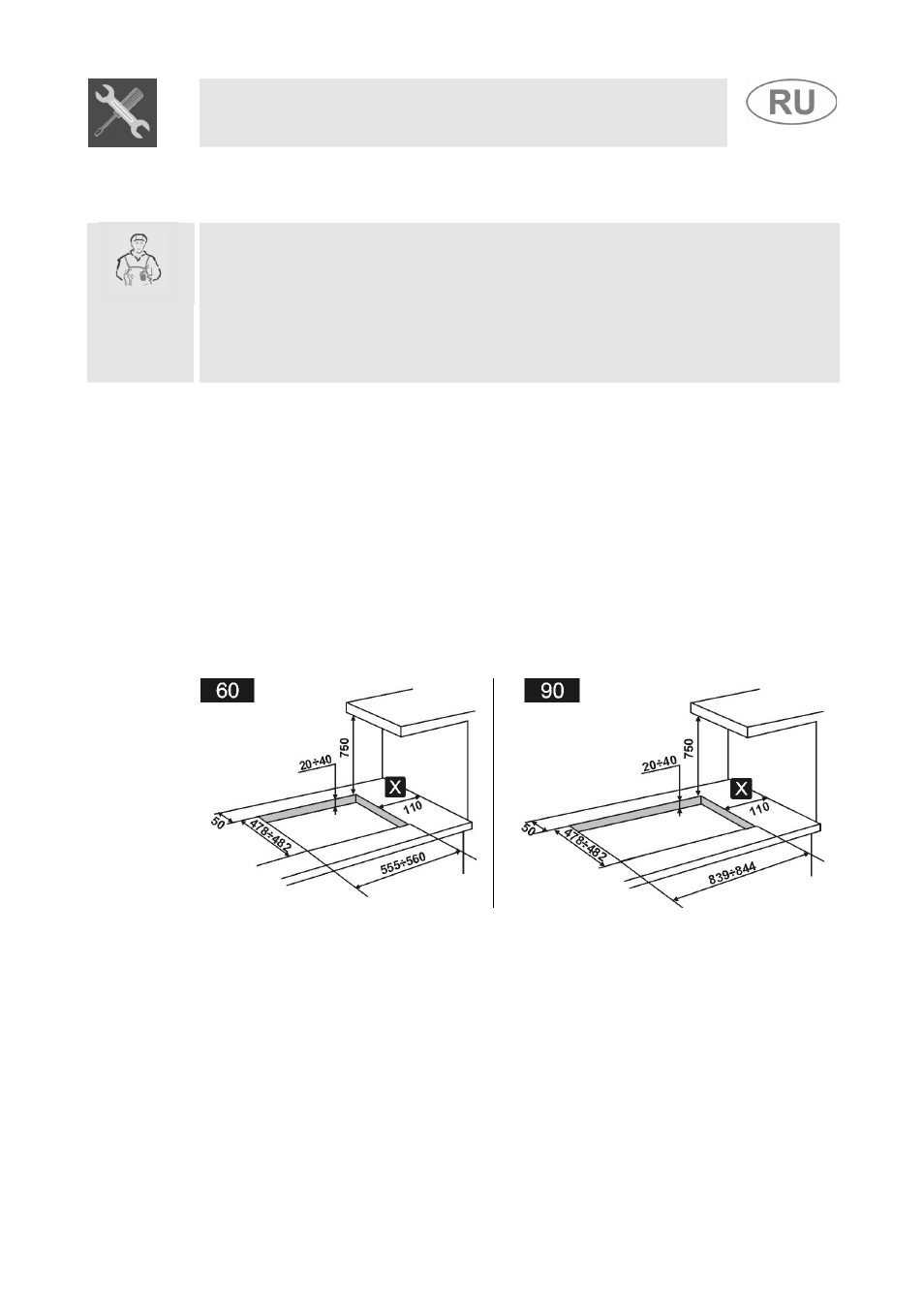

Вырежьте в поверхности рабочего стола (столешнице) мебели
проем с указанными на рисунке размерами, выдерживая
расстояние от заднего края не менее 50 мм.
Данная варочная панель зарегистрирована как прибор типа “Y” в
соответствии с требованиями пожарной безопасности, и ее можно
приближать к стенам, превышающим по высоте ее рабочую
поверхность, при условии соблюдения расстояния “Х”, показанного
на рисунке, во избежание повреждений в случае перегрева.
Расстояние от огня конфорок до подвесной полки, расположенной
выше, должно быть не менее 750 мм.
Точно установите изолирующую прокладку из комплекта поставки
по внешнему периметру вырезанного проема в столешнице, как
показано на рисунке 4 (указанные на рисунке величины относятся
к внутренней стороне прокладки), слегка обжав ее по всей
поверхности рукой. Закрепить варочную панель к шкафу при
помощи специальных кронштейнов B и распорной детали A , как
указано на рисунках 1, 2 и 3. Распорная деталь A будет помогать
поддерживать плоскость на корректном расстоянии от края
столешницы во избежание будущих перегревов во время работы и
используется только в верхнем левом углу прибора. Аккуратно
обрежьте лишнюю C часть прокладки по кромке (Рис.5).
