Инструкция по эксплуатации Panasonic VIERA TX-LR32E5
Страница 8
Принадл
ежно
сти
/
допо
лнительные
принадл
ежно
сти
Рук
ов
од
ств
о по
быстрой
по
дг
от
овке
к
эк
спл
уатации
1
1
1
1
1
1
8
Сборочный винт (4)
M5 × 15
Сборочный винт (4)
M4 × 25
Кронштейн
●
TBL5ZA32151 (TX-LR32E5)
●
TBL5ZA3180 TX-LR42E5
TX-LR47E5
Основание
●
TBL5ZX03601 (TX-LR32E5)
●
TBL5ZX03641 (TX-LR42E5)
●
TBL5ZX03661 (TX-LR47E5)
1

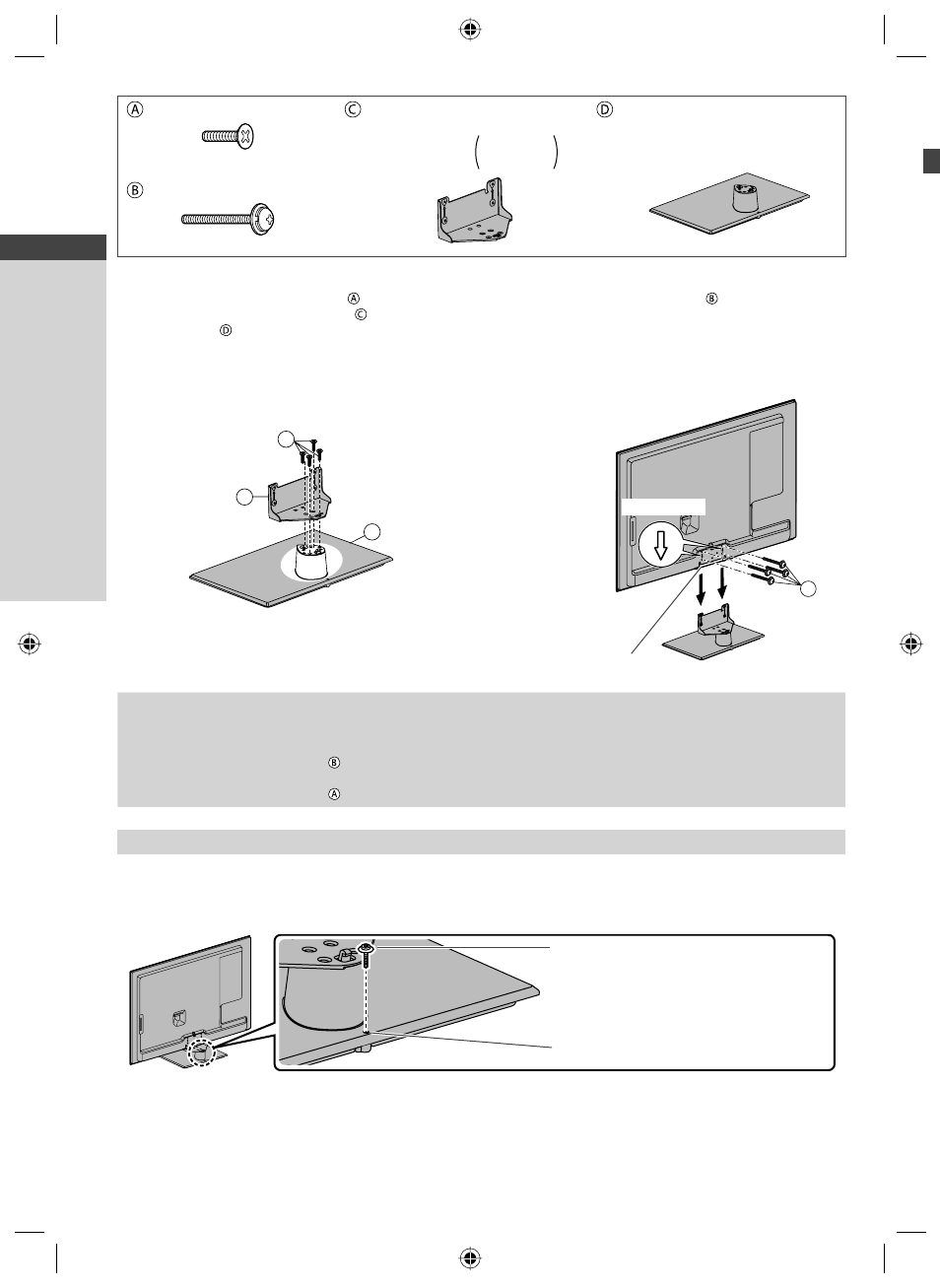

Сборка подставки
Используйте сборочные винты , чтобы
надежно прикрепить кронштейн к
основанию .
●
Убедитесь в том, что винты надежно
закручены.
●
Прикладывание усилия к сборочным винтам
в неправильном направлении приведет к
повреждению резьбы.
2
Закрепление блока телевизора
Используйте сборочные винты , чтобы надежно
закрепить телевизор.
●
Затяните четыре сборочных винта сперва слабо,
затем до упора, чтобы надежно их закрепить.
●
Выполняйте работу на горизонтальной и ровной
поверхности.
B
Метка в виде стрелки
Отверстие для установки
подставки
D
C
A
Передняя
сторона
Отсоединение подставки от телевизора
Если необходимо упаковать телевизор или закрепить его на настенном кронштейне, отсоедините подставку
в следующем порядке.
1 Выкрутите сборочные винты из телевизора.
2 Вытяните подставку из телевизора.
3 Выкрутите сборочные винты из кронштейна.
Предотвращение падения телевизора
Вкрутив винт (приобретается отдельно) в специальное отверстие, предусмотренное для предотвращения падения
телевизора, Вы можете надежно прикрепить основание подставки к поверхности, на которой она размещена.
●
Поверхность, на которой размещена подставка, должна иметь достаточную толщину и должна быть
выполнена из прочного материала.
Винт (не входит в комплект поставки)
Диаметр
55-дюймовая модель: 4 мм
Другие модели: 3 мм
Длина: 25–30 мм
Отверстие для винта
О
П
4
