Элементы управления и их функции
Внешний вид телевизора, расположение элементов управления на телевизоре и на пульте дистанцион-
ного управления показаны ниже.

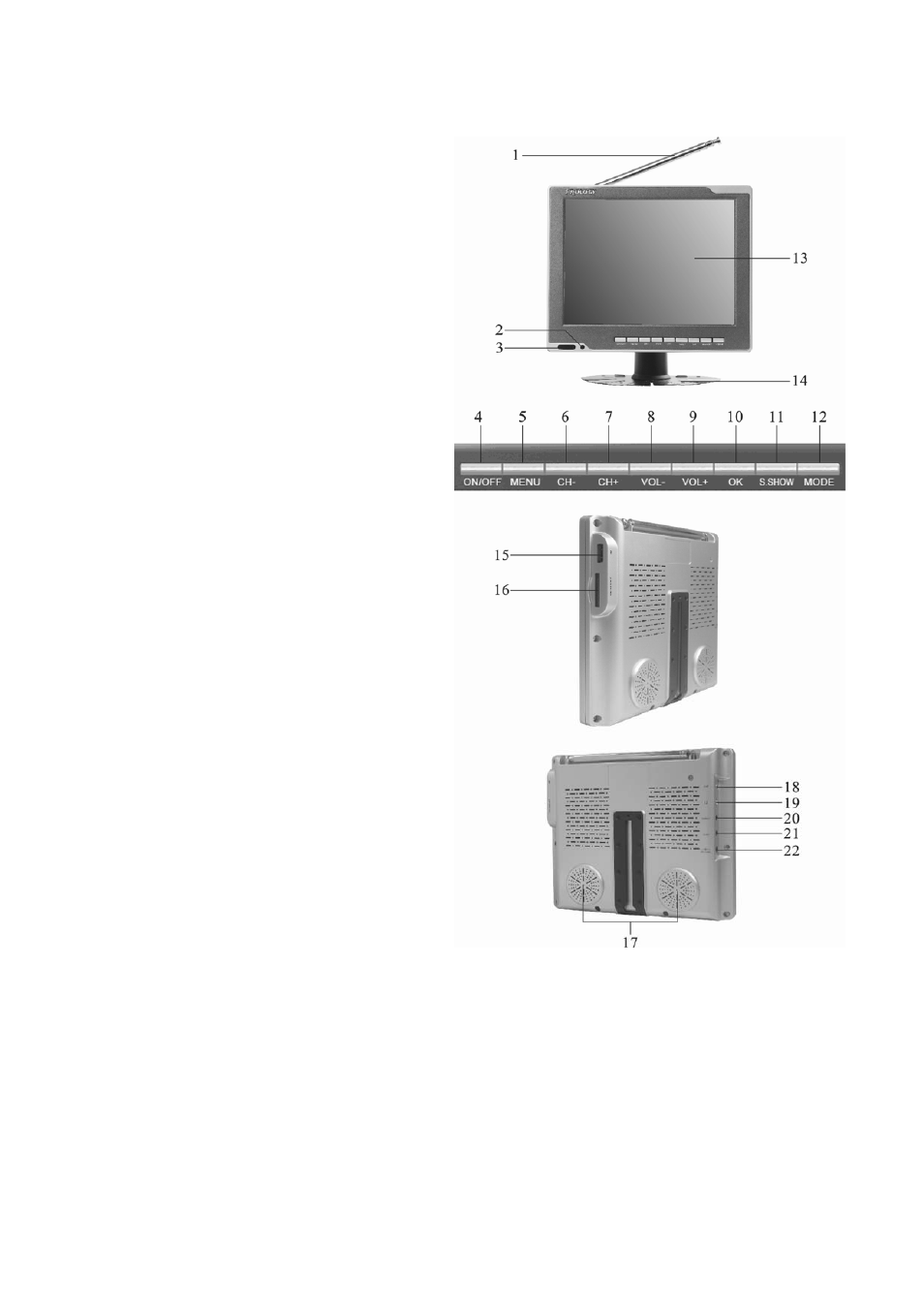

Элементы управления на телевизоре
1. Выдвижная телескопическая антенна
2. Индикатор питания телевизора.
3. Приемник сигналов дистанционного управ-
ления.
4. Кнопка включения/выключения телевизора
"ON/OFF".
5. Кнопка "MENU". В режиме TV/AV использу-
ется для получения доступа к следующим
меню: «изображение», «дополнительно»,
«часы», «система». В режиме CARD при
кратковременном нажатии выходит в глав-
ное меню, а при нажатии и удержании в те-
чении 3 секунд - в меню «изображение».
6. Кнопка "CH–". В режиме TV для переключе-
ния на предыдущий канал, а в режиме CARD
для перемещения курсора вниз.
7. Кнопка "CH+" В режиме TV для переключе-
ния на следующий канал, а в режиме CARD
для перемещения курсора вверх.
8. Кнопка "VOL–". В режиме TV для уменьше-
ния уровня громкости, а в режиме CARD
кратковременное нажатие кнопки для пере-
мещения курсора влево, а удерживание в
течении 3 секунд – уменьшение громкости.
9. Кнопка "VOL+". В режиме TV для увеличения
уровня громкости, а в режиме CARD кратко-
временное нажатие кнопки для перемеще-
ния курсора вправо, а удерживание в тече-
нии 3 секунд – увеличение громкости.
10. Кнопка “OK” (Ввод). Используется в режиме
CARD для выбора выделенного объекта.
11.Кнопка “S.SHOW” (Просмотр). Используется
в режиме CARD для автоматического после-
довательного
просмотра
изображений
(Слайд Шоу).
12.Кнопка “MODE” используется для переклю-
чения режимов работы (TV/CARD/AV).
13. Цветной ЖК-дисплей.
14. Жесткое основание.
15. USB-порт.
16. Устройство чтения карт памяти «три в од-
ном».
17. Встроенные динамики.
18. Разъем подключения внешней антенны “ANT”.
19. Разъем подключения наушников. Для прослушивания звукового сопровождения через наушники не-
обходимо штекер наушников вставить в данное гнездо. При этом встроенный громкоговоритель те-
левизора отключается. Чтобы громкоговоритель телевизора опять включился, необходимо вынуть
штекер наушников из телевизора.
20. Разъем "A/V OUT" аудио/видео выхода.
21. Разъем "A/V IN" аудио/видео входа.
22. Разъем питания 12 В.
