a b
47

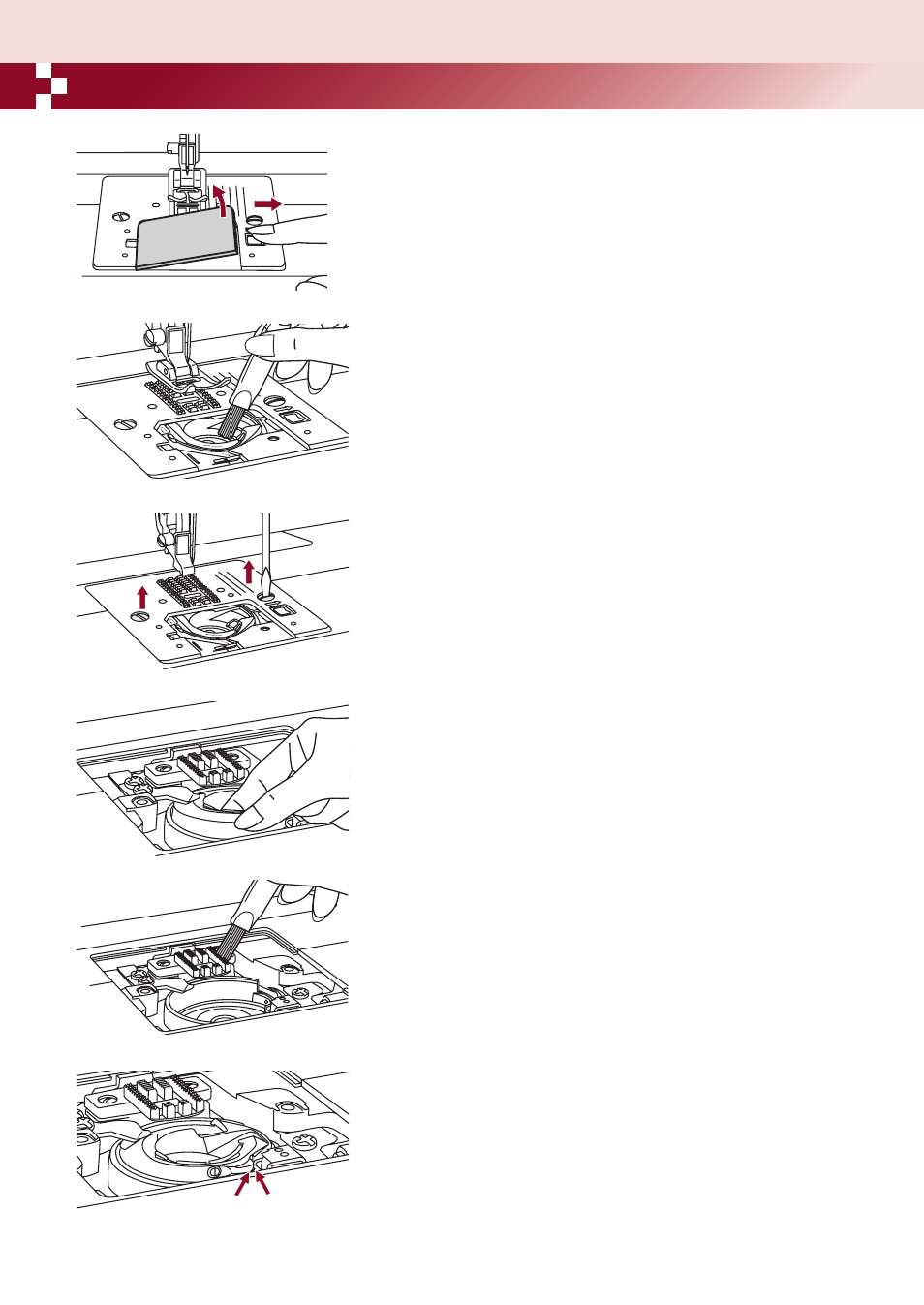

Снимите прозрачную платформу и достаньте шпульку из
челночной вставки.
Кисточкой очистите челночную вставку от пыли и ворса.
Техническое обслуживание машины
Снимите прижимную лапку. Открутите винты фиксации
игольной пластины и снимите игольную пластину.
Аккуратно выньте челночную вставку.
Почистите кисточкой зубчики нижнего транспортера ткани,
детали механизма челночного устройства и протрите их
сухой мягкой тканью.
Установите на место челночную вставку так, чтобы носик
челночной вставки (а) упирался в ограничитель (b) (см. рис.).
Необходимо, чтобы вставка была установлена ровно и
правильно, иначе может произойти пробивка иглой
челночной вставки. Обязательно проверьте правильность
установки, медленно поверните маховое колесо на себя и
проверьте, чтобы игла не ударялась в челночную вставку, а
проходила в специальную прорезь на ней.
После чистки и правильной установки челночной вставки,
установите игольную пластину, вставьте шпульку, поставьте
прижимную лапку на место и можете продолжать работать.
Смазывать челночное устройство не надо.
