Инструкция по эксплуатации Kenwood M-505USB
Страница 5
5
Схема соединений
Подготовка пульта ДУ
Подключение антенны диапазона FM
Подключите антенну диапазона FM к гнезду FM 75
COAXIAL на задней панели системы.
Найдите положение антенны диапазона FM, обеспе-
чивающее наилучшее качество приема, и зафиксируй-
те антенну в этом положении.
Подключение антенны диапазона АМ
Соберите рамочную антенну диапазона АМ, а затем
подключите ее к гнезду AM LOOP на задней панели
системы.
Установите антенну в положении и направлении, обес-
печивающих уверенный прием радиостанций диапазо-
на АМ.

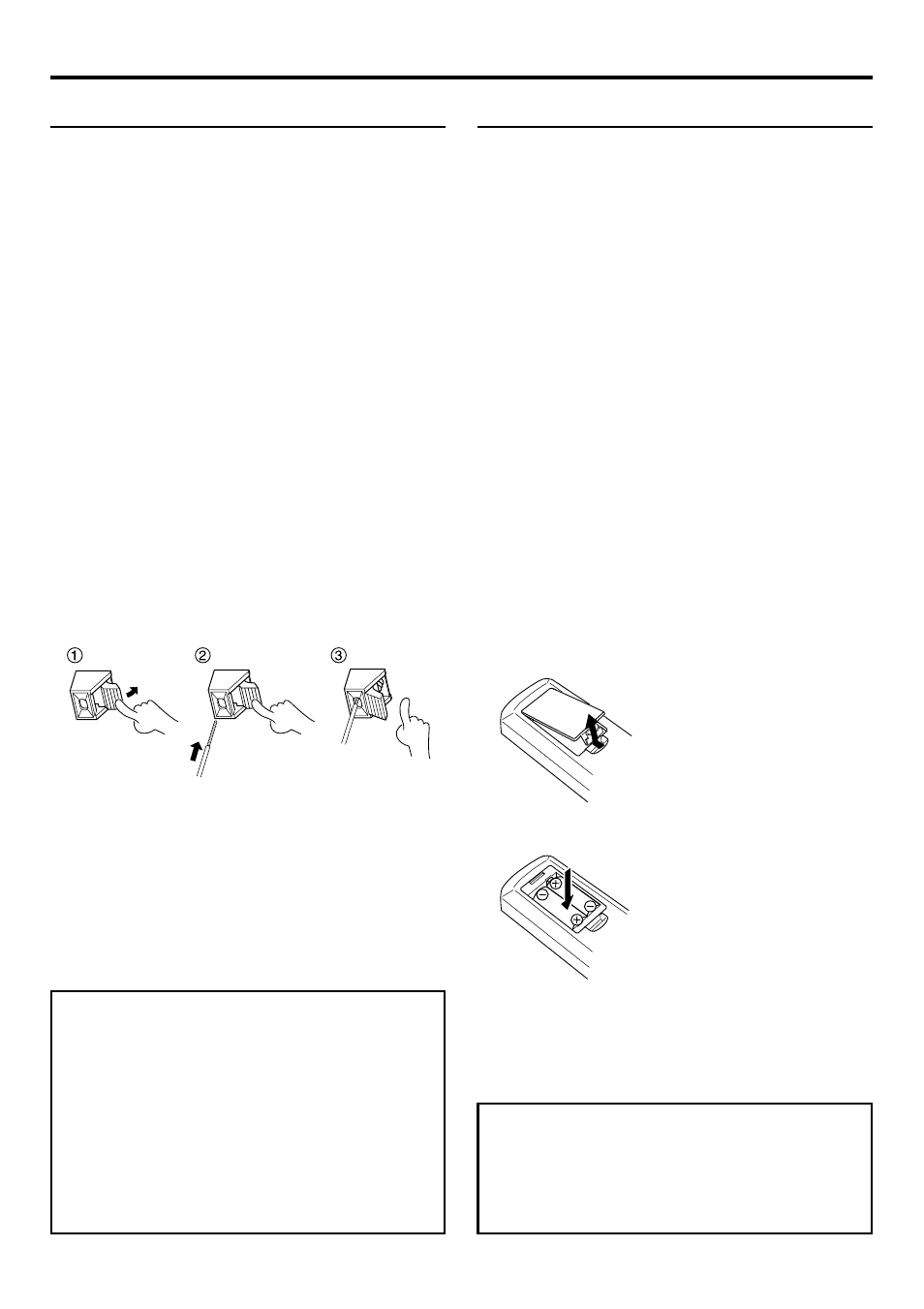

Подключение акустических систем
1
Подключите правую акустическую систему к
гнезду, отмеченному буквой «R». Красный провод
подключается к контакту «+», черный провод - к
контакту «-».
2
Подключите левую акустическую систему к гнез-
ду, отмеченному буквой «L». Красный провод под-
ключается к контакту «+», черный провод - к кон-
такту «-».
Удаляйте изоляцию с кончика провода.
- Для оптимального воспроизведения звука мы рекоменду-
ем использовать акустические системы, поставляемые в
комплекте.
- Не подключайте к одной паре контактов +/- более одной
акустической системы.
⁄
¤
ПРЕДОСТЕРЕЖЕНИЕ
При установке системы соблюдайте следую-
щие меры безопасности. Недостаточное рассе-
яние тепла может привести к перегреву систе-
мы и вызвать сбой в работе или возникнове-
ние огня.
- Не ставьте на систему предметы, которые могут бло-
кировать рассеяние тепла.
- Вокруг корпуса оставляйте свободное пространство не
менее следующих значений:
Сверху: 50 см и более
Сзади: 10 см и более
Эксплуатация
Когда сетевой шнур подключен к сетевой розетке, све-
тится индикатор дежурного режима. Чтобы включить
музыкальный центр, нажмите кнопку «» на пульте ди-
станционного управления, направив пульт на фотопри-
емник сигналов с пульта ДУ. Когда питание системы
будет включено, нажмите кнопку соответствующей
функции.
- Срок службы поставляемых в комплекте батарей питания
может быть короче обычных батарей питания, т.к. батареи
питания, поставляемые в комплекте, предназначены толь-
ко для проверки работоспособности пульта.
- Если расстояние действия пульта дистанционного управ-
ления сокращается, замените батареи питания на новые.
- Если на фотоприемник сигналов с пульта ДУ попадает пря-
мой солнечный свет или сильный свет с высокочастотной
флюоресцентной лампы может привести к возникновению
неисправностей.
В таком случае, чтобы предотвратить возникновение неис-
правностей, измените положение системы.
Установка батарей питания
Используйте две батареи питания размера «ААА»/
«R3».
1
Снимите крышку.
⁄
2
Установите батареи питания.
3
Закройте крышку.
¤
ПРЕДОСТЕРЕЖЕНИЕ
Когда система переключена в дежурный режим, питание
системы не отключается полностью. Устанавливайте
систему так, чтобы сетевая розетка была легко доступ-
на и в экстренном случае немедленно отключайте сете-
вой кабель от сетевой розетки.
