Крепление для
декоративной панели
Установка декоративной
панели
【
Рисунок 4a】
2

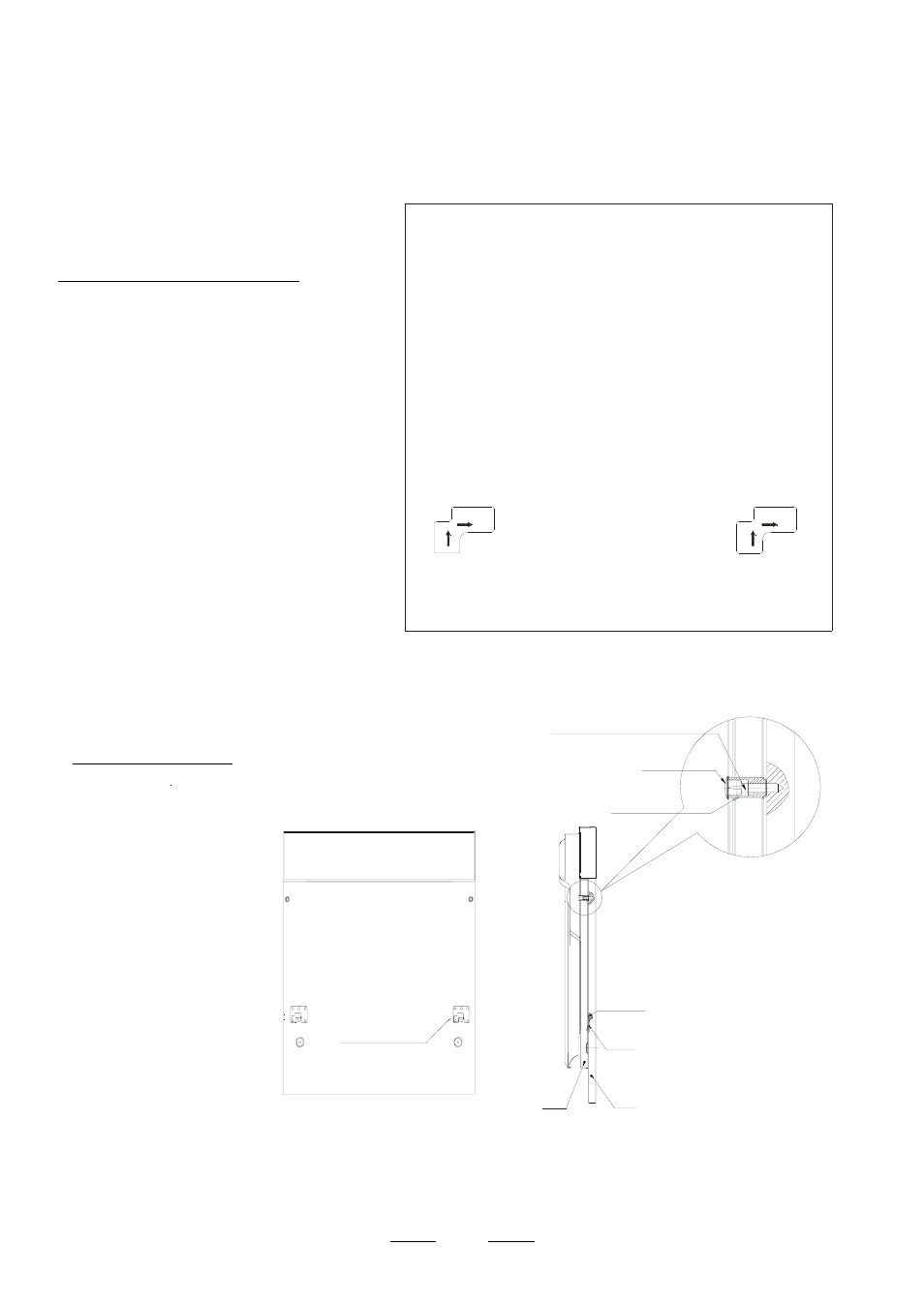

Установите крепление на декоративную панель и вставьте его в отверстие наружной дверцы
посудомоечной машины (смотрите рисунок 4а). После размещения декоративной панели укрепите
ее на дверце машины при помощи винтов (смотрите рисунок 4b)
Установка деревянной
декоративной панели
【
Рисунок 4b】
1.
Снимите крышку
2.
Вставьте винт
3.
Снова наденьте крышку
1
1
2
2
Наружная дверца
Крепление поднимается из положения 1
в соответствующую позицию, затем заталкивается
вправо в позицию 2 и таким образом выравнивает
панель и наружную дверцу
Наружная дверца
декоративной
панели
Декоративная панель
Крепление для декоративной панели
Винт ST4
Разделитель для
декоративной панели
Винт ST4
Крышка
