11
Монтаж

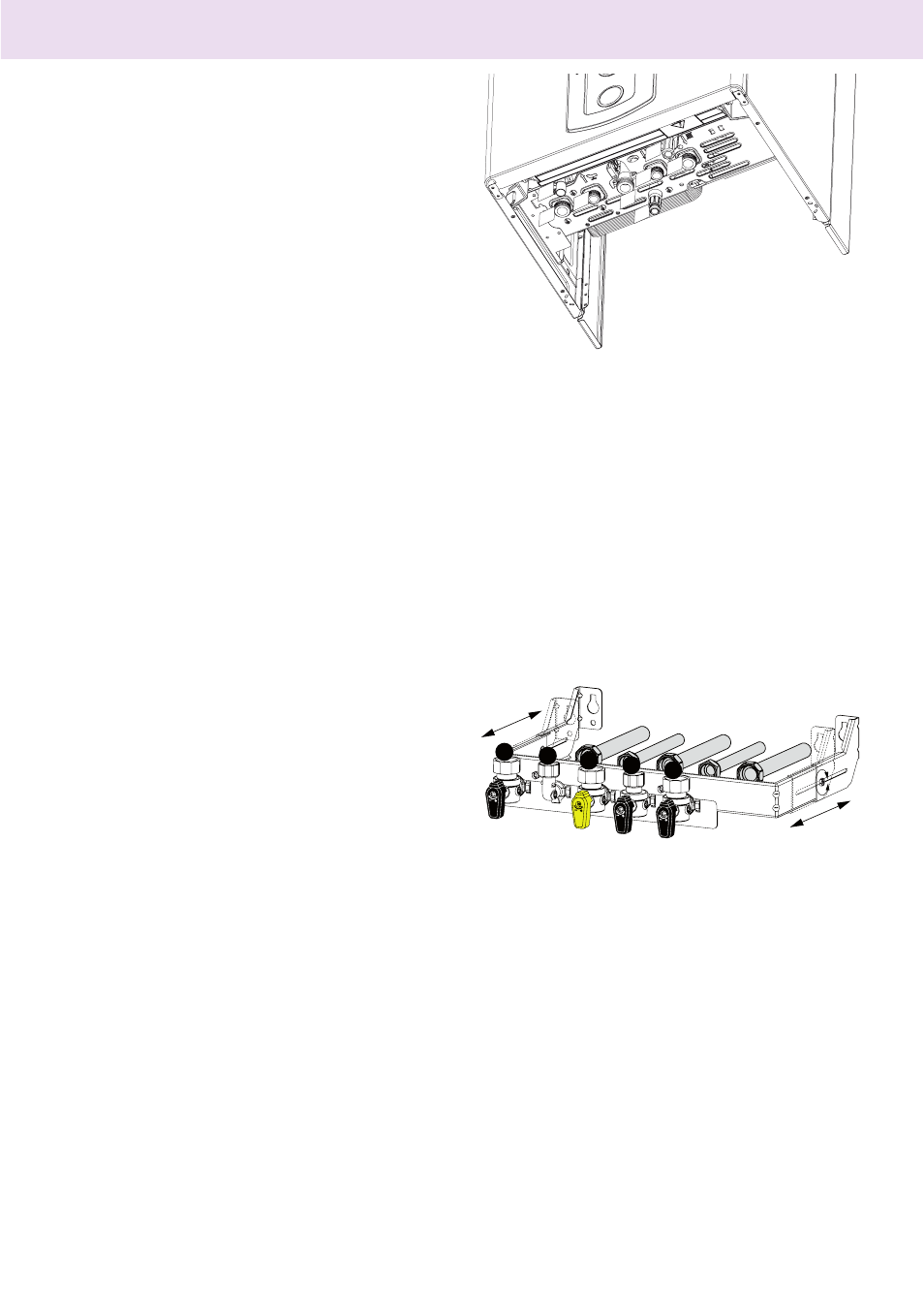

Комплект гидравлического бруска
(Представленные краны открыты)
30. Кран подачи отопления
31. Переходник выхода горячей воды
32. Кран газа (желтая ручка)
33. Кран входа холодной воды
34. Кран возврат оборудования в исходное
положение
Гидравлическое/газовое соединение
У наших дилеров имеются различные
виды Комплектов, соответствующих
разным требованиям установки:
- Первый монтаж
- Замена старого котла Chaff oteaux
- Замена котлов других марок
Подробности смотрите в каталоге
фурнитуры CHAUFFOTEAUX.
Монтаж гидравлического бруска
(необязательно)
Для установки гидравлического бруска
необходимо использовать бумажный
шаблон и подводные трубы воды/газа,
входящие в комплект.
Закрепите брусок на стене и
отрегулируйте, если необходимо, два
кронштейна и боковые стенки двумя
винтами. Подсоедините переходники
гидравлического бруска к котлу
и перейдите к засыпке установки,
контролируя уплотнение водного и
газового контура.
Промывка контура отопления
Если котел подключается к существующему
контуру отопления, в воде могут иметься
различные примеси, способные оказать
вредное воздействие на котел, приводящее
к сокращению срока его службы. Перед
демонтажем старого котла обязательно
обеспечьте тщательную промывку системы
от загрязнений, способных оказать вредное
воздействие на котел. Обязательно
убедитесь, что объем расширительного
бака соответствует объему воды в контуре
отопления.
Нельзя использовать растворители или
ароматические углеводороды (бензин,
нефть и т.д.).
Проверьте, чтобы расширительный
сосуд имел надлежащую емкость для
объема воды системы.
30
31
32
33
34
B
C
D
E
F
G
H
A
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C.
Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного
клапана
G. Электромагнитный клапан подпитки
H. Сливной кран
