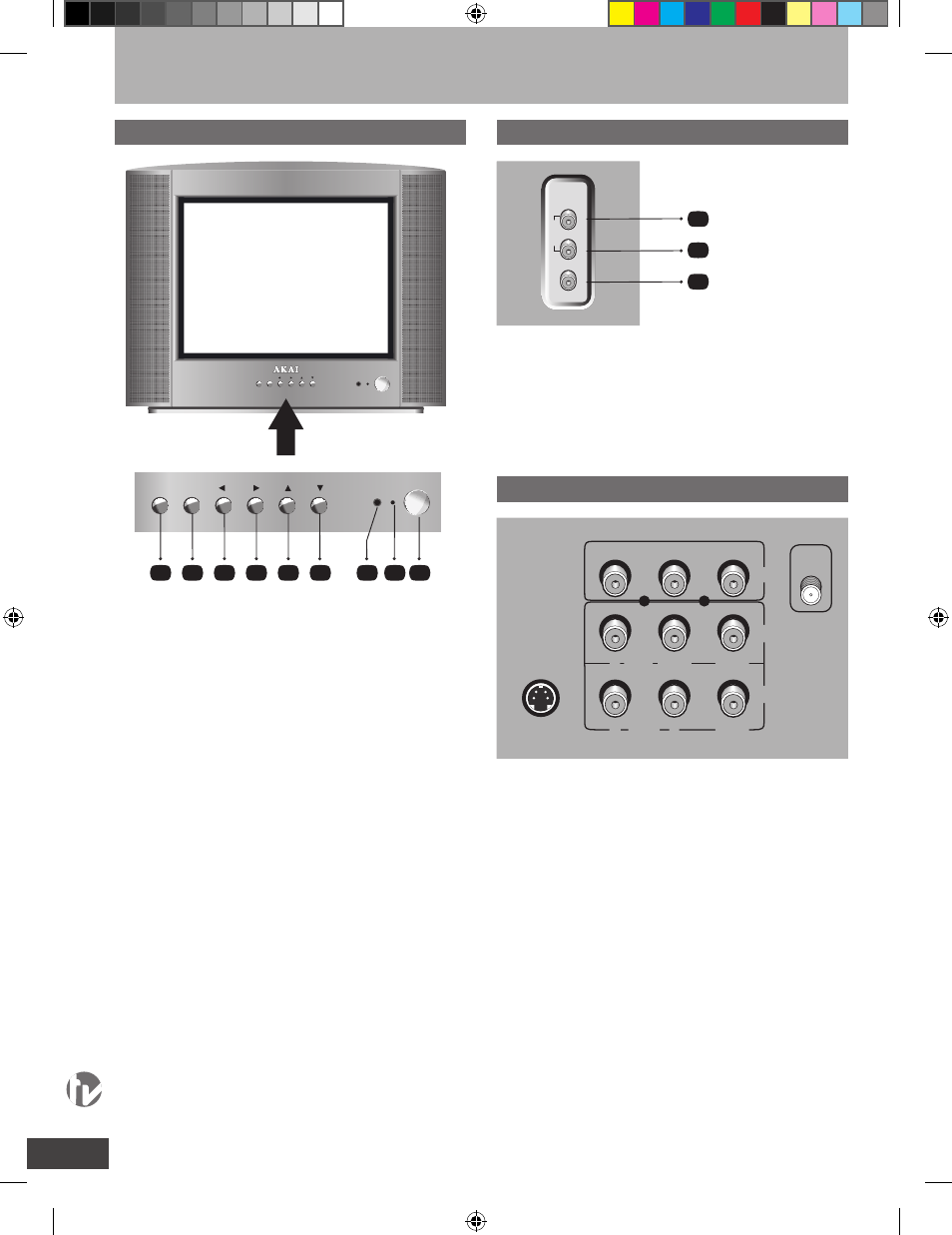

Введение. Назначение кнопок и разъемов
Передняя панель
Левая боковая панель
In 2
VIDE
O
L
R
A
U
DI
O
1. TV/AV – переключение режима работы телевизо-
ра: TV – AV 1 – AV 2 – DVD – S-VHS
2. MENU — вызов на экран меню настроек телеви-
зора
3. VOL3 — уменьшение громкости звука
4. VOL4 — увеличение громкости звука
5. PRO6 — переключение программ в сторону
меньших номеров
6. PRO5 — переключение программ в сторону боль-
ших номеров
7. Фотоприемник
8. Индикатор сети
9. Сетевая кнопка
1
2
3
OUT
R
L
AUDIO
VIDEO
V
U
S-VIDEO
Y
IN
ANTENNA
INPUT
DVD
R
L/MONO
AUDIO
VIDEO
Задняя панель
VOL
PRO
TV/AV
MENU
VOL
PRO
TV/AV
MENU
1
2
3
4
5
6
1. AUDIO R — входной разъем аналогового аудио-
сигнала (правый канал)
2. AUDIO L — входной разъем аналогового аудиосиг-
нала (левый канал)
3. VIDEO — композитный видеовход (CVBS)
S-VIDEO — видеовход S-Video (S-VHS)
YUV (DVD IN)
• YCbCr — компонентный видеовход (3 х RCA)
IN
• Audio R — входной разъем аналогового аудиосиг-
нала (правый канал)
• Audio L — входной разъем аналогового аудиосиг-
нала (левый канал)
• Video — композитный видеовход (СVBS)
OUT
• Audio R — выходной разъем аналогового аудио-
сигнала (правый канал)
• Audio L — выходной разъем аналогового аудио-
сигнала (левый канал)
• Video — композитный видеовыход (СVBS)
Antenna Input — антенный вход
Уменьшение громкости звука
7
8
9
Вывод на экран информации о данной
программе / Удаление символов в
режимие БЛОКНОТ
Настройка формата изображения
(16:9 / норм) / Ввод символов в режи-
мие БЛОКНОТ
Просмотр перечня предустановленных
«любимых» каналов
