26
ПОДКЛЮЧЕНИЕ AV-ОБОРУДОВАНИЯ

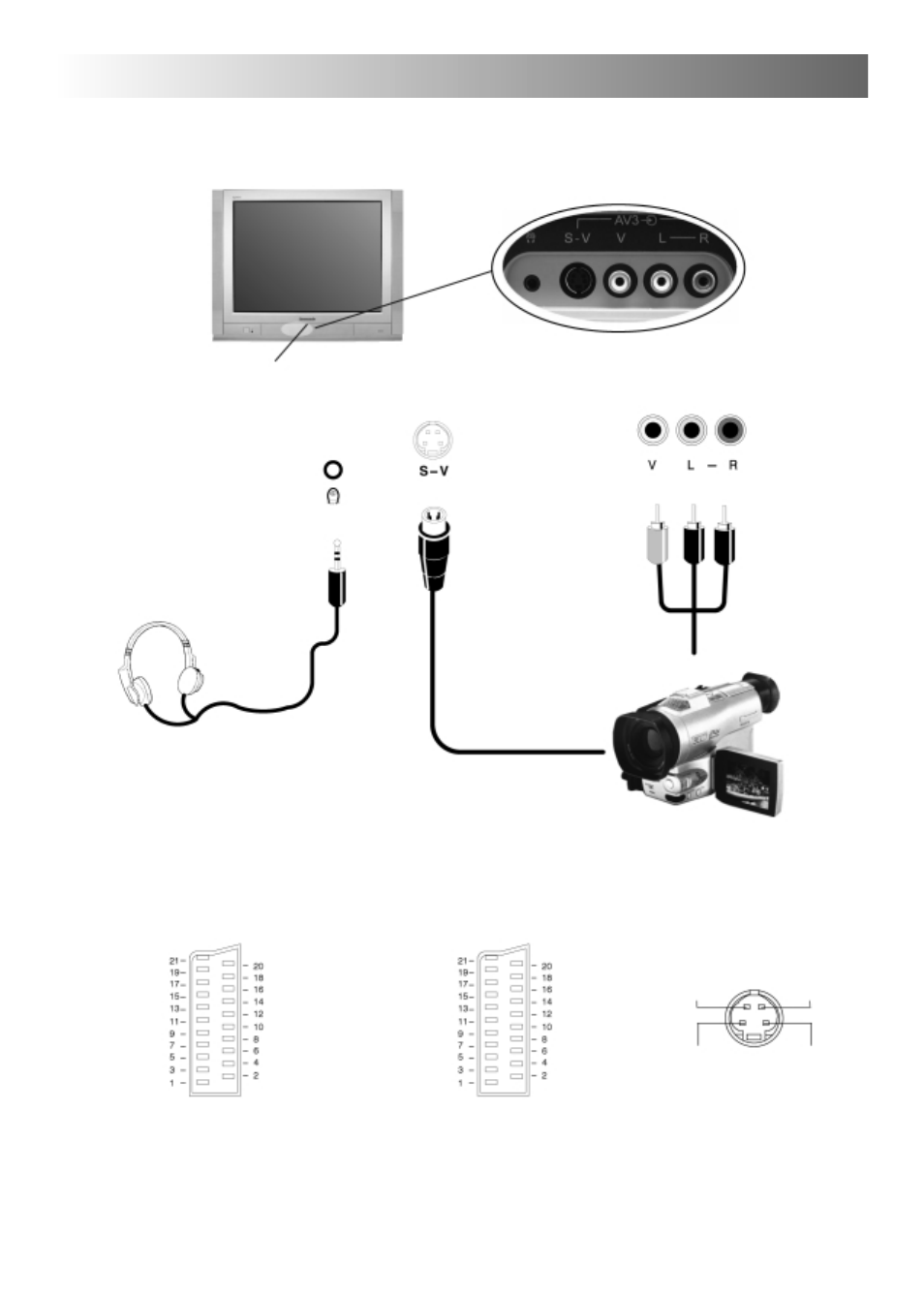

Гнезда AV3 RCA на передней панели для подключения AV-оборудования и наушников
Нажмите и отпустите, чтобы открыть крышку
Выход на наушники
Headphone
Входной видеосигнал к
гнезду S-Video
Входной видеосигнал к
гнезду V
Входной аудиосигнал к
гнездам L / R
Аудиокабели
2 х RCA
Видеокабель
RCA
ВИДЕОКАМЕРА
Стереоштекер 3,5 мм
СТЕРЕОНАУШНИКИ со штекером 3,5 мм
Замечание:
Указанное дополнительное оборудование и кабели не входят в комплект поставки этого телевизора.
■
Информация о разъемах SCART
21-контактный разъем SCART AV1
Заземление разъема
Вход CVBS (видео)
Выход CVBS (видео)
Статус заземления RGB
Заземление CVBS
Статус сигнала RGB
Вход (красный)
Заземление
Заземление (красный)
--
Вход (зеленый)
--
Заземление (зеленый)
Статус видеосигнала CVBS
Вход (синий)
Аудиовход (L)
Заземление (синий)
Заземление аудиосигнала
Аудиовыход (L)
Аудиовход (R)
Аудиовыход (R)
21-контактный разъем SCART AV2
Заземление разъема
Вход CVBS (видео)
Выход CVBS (видео)
Заземление
Заземление CVBS
--
S.C. -in
--
Заземление
--
--
Информация Q-Link
Заземление
Статус видеосигнала CVBS
--
Аудиовход (L)
--
Заземление аудиосигнала
Аудиовыход (L)
Аудиовход (R)
Аудиовыход (R)
Вход цветности
Заземление цветности
Вход яркости
Заземление яркости
4-контактное гнездо S-Video
На разъем AV1 может подаваться входной сигнал RGB
В разъеме AV2 функции контактов 15 и 20 зависят от
положения переключателя AV2 S-VHS/VIDEO
