10

CD-XP170WR

H

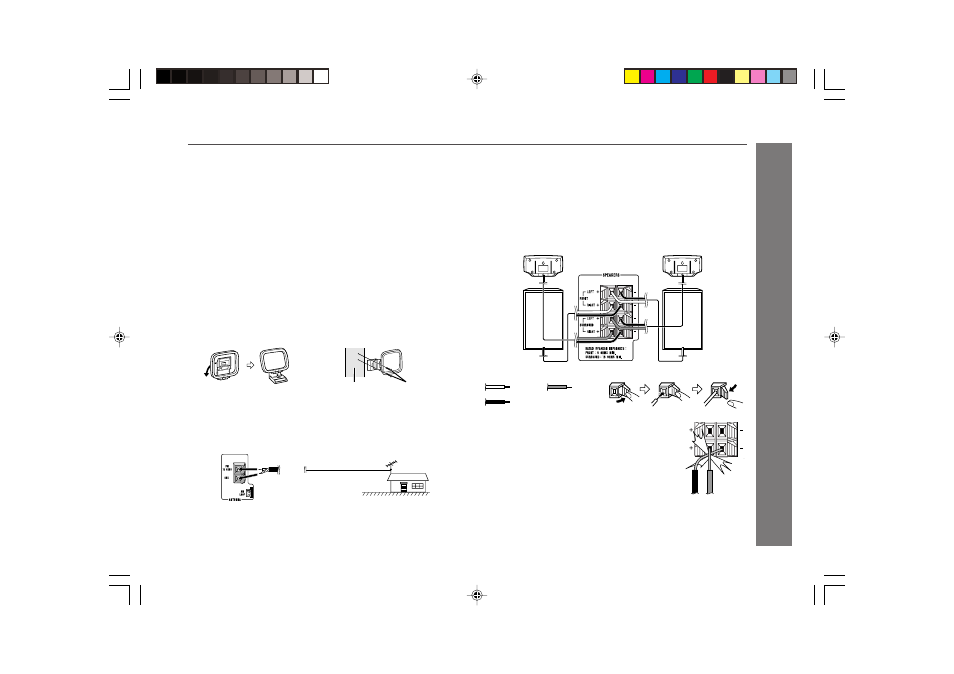

Подключение громкоговорителей

Передние Громкоговорители
Подсоедините черный провод к гнезду FRONT (–), а красный провод к
гнезду FRONT (+).

Громкоговорители окружающего звучания
Подсоедините черный провод к гнезду SURROUND (–), а серый провод к
гнезду SURROUND (+).

Внимание:

I

Если Вы используйте другие громкоговорители с
полным сопротивлением ниже, чем номинальное,
аппарат может быть поврежден. Передние
громкоговорители: 8 Ом. Громкоговорители
окружающего звучания: 16 Ом.

I

Не перепутать провода правого канала и левого
канала. Правая акустическая система - это та с правой
стороны, когда Вы смотрите спереди на аппарат.

I

Не допускать контакта незащищенных проводов
громкоговорителей между собой.

I

Не позволять каким-либо предметам попасть внутрь или быть
расположенным в каналах отражателя нижних частот.

I

Не стоять и не сидеть на акустических системах. Это может вызывать
травму.

Подготовка к использованию

H

Подсоединение антенны

Прилагаемая ЧМ-антенна:
Подсоединить провод ЧМ-антенны к гнезду FM 75 OHMS и найти
положение провода, обеспечивающее наивысший уровень принимаемого
сигнала.

Прилагаемая рамочная AM-антенна:
Подсоединить провод рамочной AM-антенны к гнезду AM LOOP.
Установить рамочную AM-антенну в позицию для оптимального приема.
Установить рамочную AM-антенну на полку или в подобное место или
прикрепить ее к стойке или стене винтами (винты не входят в комплект
поставки).

Примечания:
Не класть антенну на главный аппарат вблизи кабеля питания перем.
током. Это может вызвать помехи. Следует располагать антенну подальше
от аппарата для лучшего приема.

Установка рамочной АМ-антенны:
<Сборка>

<Крепление к стене>

Наружная ЧМ-антенна:
Если требуется еще лучший прием сигнала, следует использовать
наружную ЧМ-антенну. При этом, следует консультироваться с дилером.

Примечание:
При использовании наружной ЧМ-антенны отсоединить провод
прилагаемой ЧМ-антенны.

Винты (не входят в
комплект поставки)

Стена

Наружная
ЧМ-антенна

Коаксиальный
кабель 75 Ом.

Громкоговоритель окружающего
звучания (правый)

Громкоговоритель окружающего
звучания (левый)

Передний громкоговоритель
(правый)

Передний громкоговоритель
(левый)

Красный

Черный

Серый

Неправильно
