газовые котлы
3

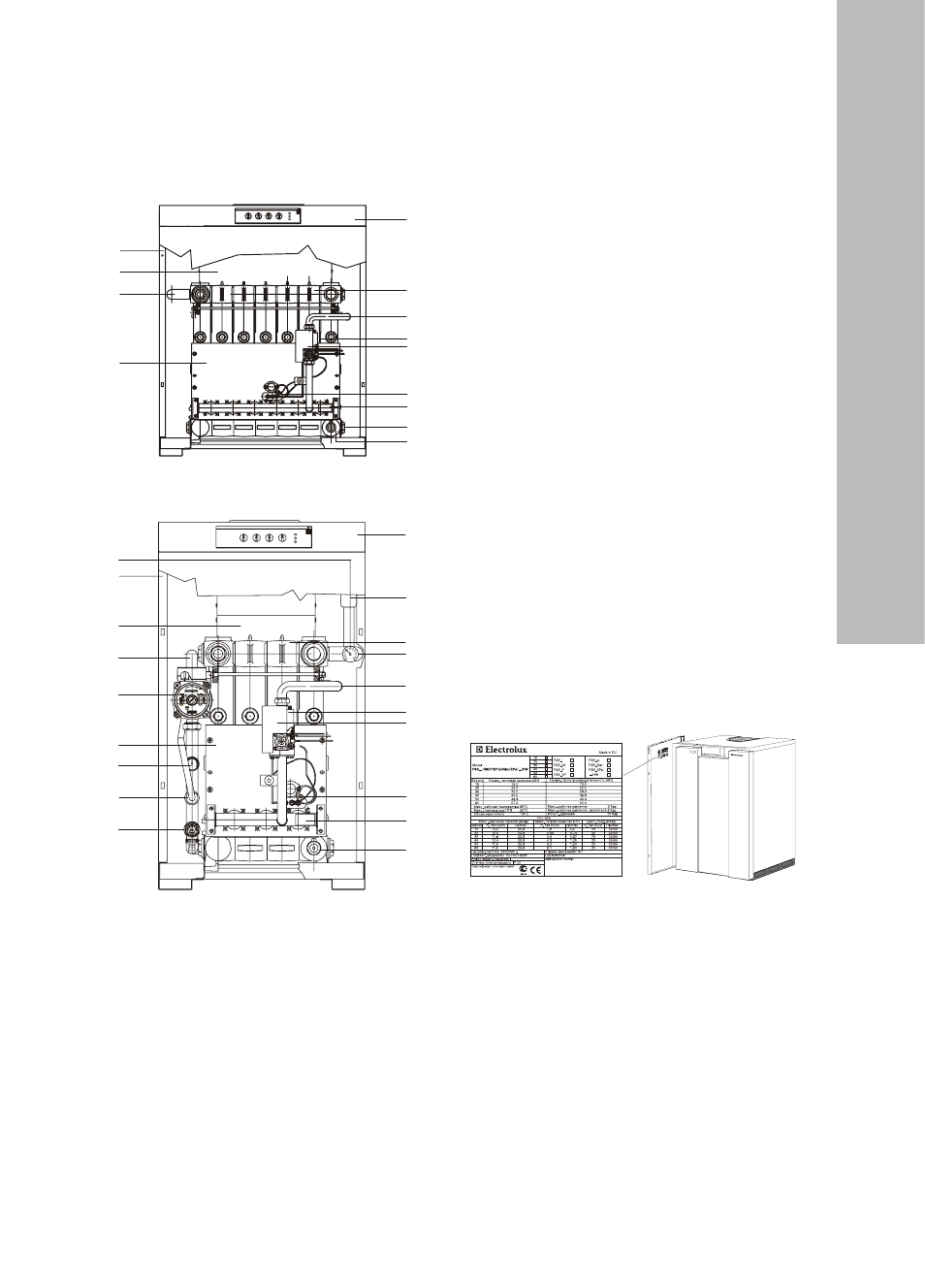

Внутренняя структура котла
FSB ___ Mi
FSB ___ Mpi
1 Корпус
котла
2 Дефлектор
3 Труба возврата отопления
4 Насос
отопления
5 Защитный экран горелки
6 Датчик
давления
7 Предохранительный
клапан
8 Корпус панели управления
9 Автоматический
воздухоотводчик
10 Чугунный теплообменник
11 Труба подачи отопления
12 Газовая труба
13 Газовый клапан
14 Блок розжига газового клапана
15 Электрод розжига
16 Газовый коллектор с форсунками
17 Манометр
18 Кран слива
19 Расширительный бак
20 Кран подпитки
Идентификация котла
На левой панели котла находится табличка с
данными для идентификации модели котла.
Не удаляйте и не повреждайте табличку с
данными котла! Идентификационная табличка
содержит важные данные: заводской номер,
мощность, дата производства и т.д.
