Гнездо заземления
Выход CVBS (видео)
Заземление CVBS
Красный, вход
Красный, заземление
Зеленый, вход
Зеленый, заземление
Синий, вход
Синий, заземление
Аудио выход (левый)
Аудио выход (правый)
Вход CVBS (видео)
Статус RGB , заземление
Статус RGB
Заземление
– –
Данные Q-Link
Статус CVBS
Аудио вход (левый)
Аудио, заземление
Аудио вход (правый)
Гнездо заземления
Выход CVBS (видео)
Заземление CVBS
S.C. – вход
Заземление
– –
Заземление
– –
Заземление
Аудио выход (левый)
Аудио выход (правый)
Вход CVBS (видео)
Заземление
– –
– –
– –
Данные Q-LINK
Статус CVBS
Аудио вход (левый)
Аудио, заземление
Аудио вход (правый)
ПОДКЛЮЧЕНИЕ АУДИО/ВИДЕО УСТРОЙСТВ
Информация о гнездах SCART и S-Video

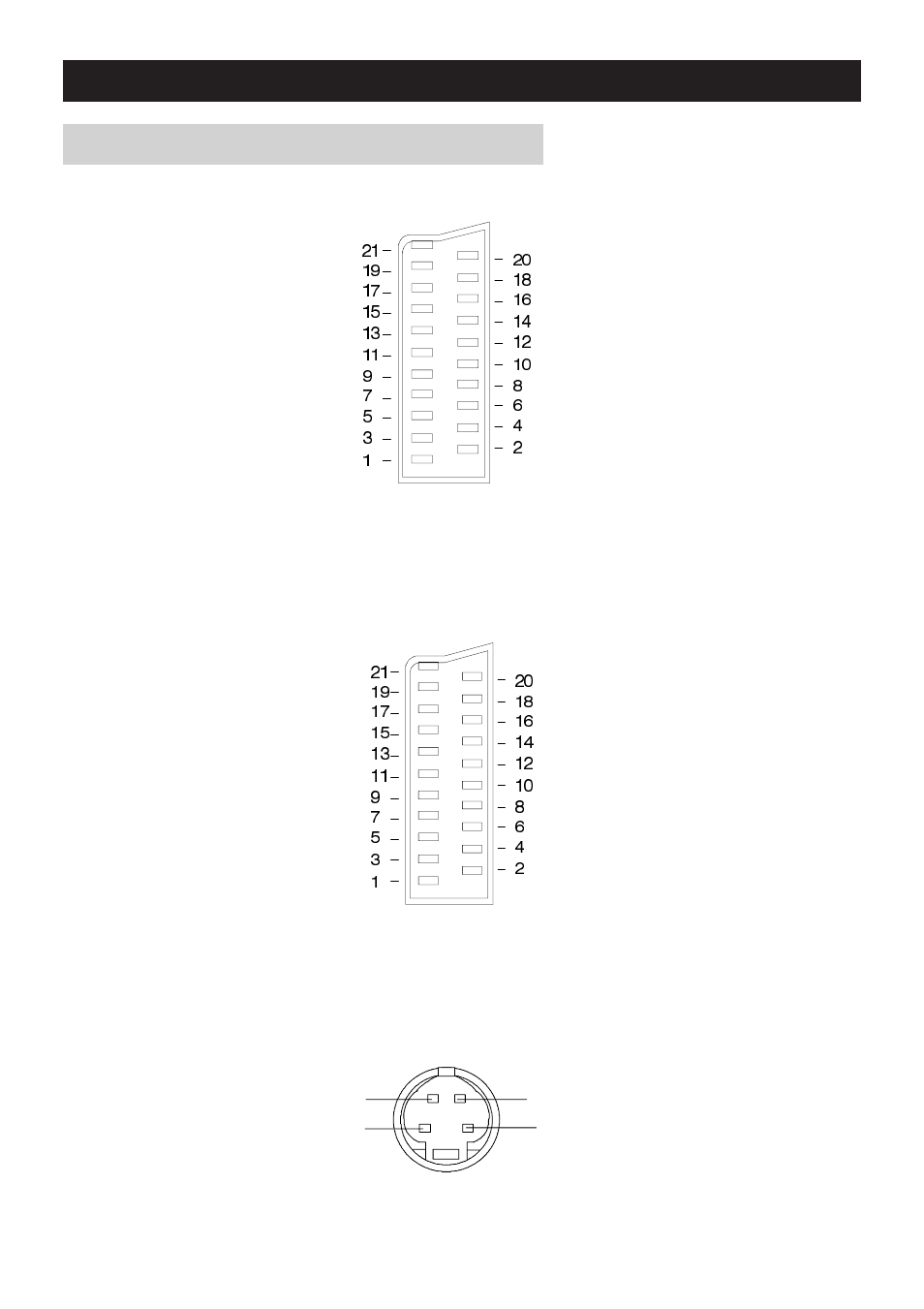

SCART-гнездо AV1/AV4 (S-Video только AV4)
Подходящим входным сигналом для AV1 является также
RGB (Красный/Зеленый/Синий).
21-pin SCART-гнездо AV2
AV2 - контакты 15 и 20 зависят от переключателя
AV2 S-VHS/VIDEO.
4-контактное гнездо S-Video
Цветовой вход
Цветовое заземление
Вход яркости
Заземление яркости
