4-штырьковый разъем S-VIDEO
S-VIDEO VIDEO L/MONO-R
AUDIO
AV3 IN

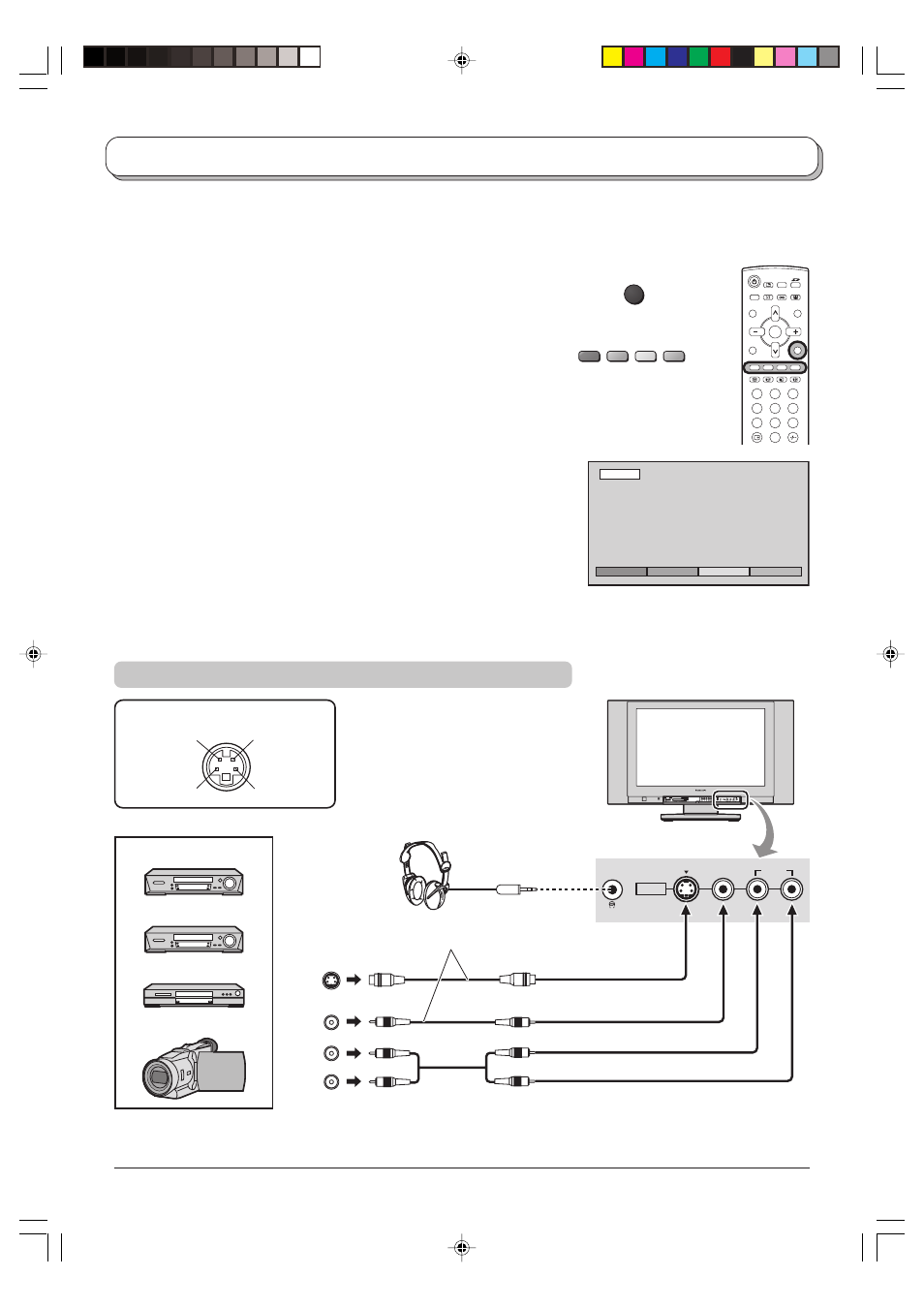

Аудио/видео подсоединения
Можно подсоединить разнообразное дополнительное оборудование к этому телевизору. Следующие страницы
содержат детальную информацию, как подсоединить внешнее оборудование к передней и задней панели
телевизора.
Как только Ваше оборудование подсоединено, используйте следующую процедуру, чтобы посмотреть вход:
Нажмите кнопку TV/AV.
Пока высвечивается индикация клавиш переключения, нажмите
цветные кнопки, чтобы выбрать аудио-видео источник, который Вы
хотите смотреть.
Красная кнопка : AV1
Зеленая кнопка : AV2
Желтая кнопка : AV3
Синяя кнопка : AV4
Появившаяся индикация клавиш переключения исчезает через
несколько секунд. Если Вы хотите выбрать вход, когда индикация
клавиш не показана, нажмите любую цветную кнопку и индикация
клавиш вновь появится.
Примечание:
Уровень громкости наушников может быть подрегулирован с помощью выбора пункта “Громк. наушников”
из Меню звука.
Как подсоединить головные телефоны/разъемы AV3
Подсоедините разъем S-VIDEO или
VIDEO.
Головные телефоны
(Не поставляются)
TV/AV
1 2 3
4 6
7 8 9
0
OK
5
AV1 AV2 AV3 AV4
AV1
Примечания:
• Вы также можете выбрать аудио-видео источник, используя
кнопку TV/AV на передней панели телевизора.
Нажимайте повторно кнопку TV/AV до тех пор, пока Вы не
достигните аудио-видео источника, который Вы хотите
смотреть.
• Когда используется монофонический ВКМ, подсоедините
монофонический аудио кабель к разъему AUDIO L.
• Изображенное дополнительное оборудование и кабели не
поставляются с этим телевизором.
S-VIDEO ВКМ
ВИДЕОКАМЕРА
ВКМ
ПРОИГРЫВАТЕЛЬ DVD
Пример источника входного сигнала
Штекер М3
