ТОЧКИ УСТАНОВКИ
БУКСИРОВОЧНОГО
ОБОРУДОВАНИЯ
4/5
-
дверный вариант
Объемы заполнения и технические характеристики
251
Установку буксировочного
оборудования должны
выполнять только
квалифицированные специалисты.
Рекомендуется воспользоваться
услугами дилера компании Ford.

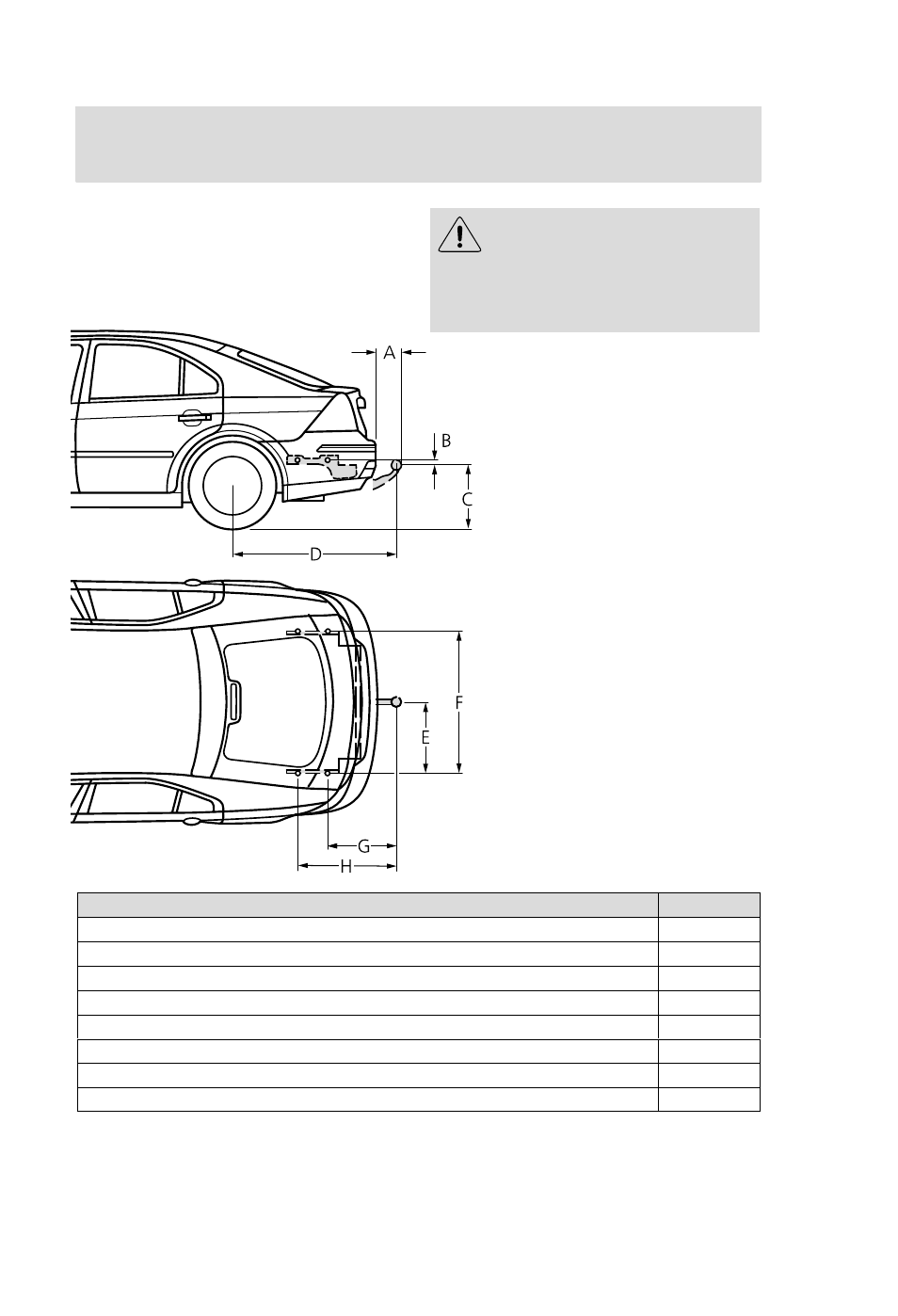

Расстояния
мм*
A = бампер - центр буксировочного крюка
91
B = точка установки - центр буксировочного крюка
13
C = поверхность земли - центр буксировочного крюка
440-468**
D = центр колеса - центр буксировочного крюка
1102
E = центр буксировочного крюка - лонжерон
413
F = внутренняя сторона лонжерона
825
G = центр буксировочного крюка - центр первой точки крепления
472
H = центр буксировочного крюка - центр второй точки крепления
673
* Все данные относятся к буксировочному оборудованию, официально разрешенному к продаже
компанией Ford.
** Для собственной массы автомобиля.
