Реле. Коробка плавких предохранителей, расположенная в моторном
отделении
Реле
Коммутируемые цепи
R9
R10
R11
R12
R13
Диод D1
Диод D2
Диод D3
Диод D4
Топливный насос
Воздушное кондиционирование
Топливный насос низкого давления (автомобили с дизельными
двигателями 2.4 л с задним приводом)
Вентилятор охлаждения конденсатора воздушного кондиционирования
(дизельные двигатели 2.4 л), низкоскоростной вентилятор охлаждения
(дизельные двигатели и двигатели DOHC 2.0 л)
Зажигание
Не используется
Электронное управление двигателем (двигатели DOHC)
Воздушное кондиционирование, буксировочное оборудование
Воздушное кондиционирование, буксировочное оборудование

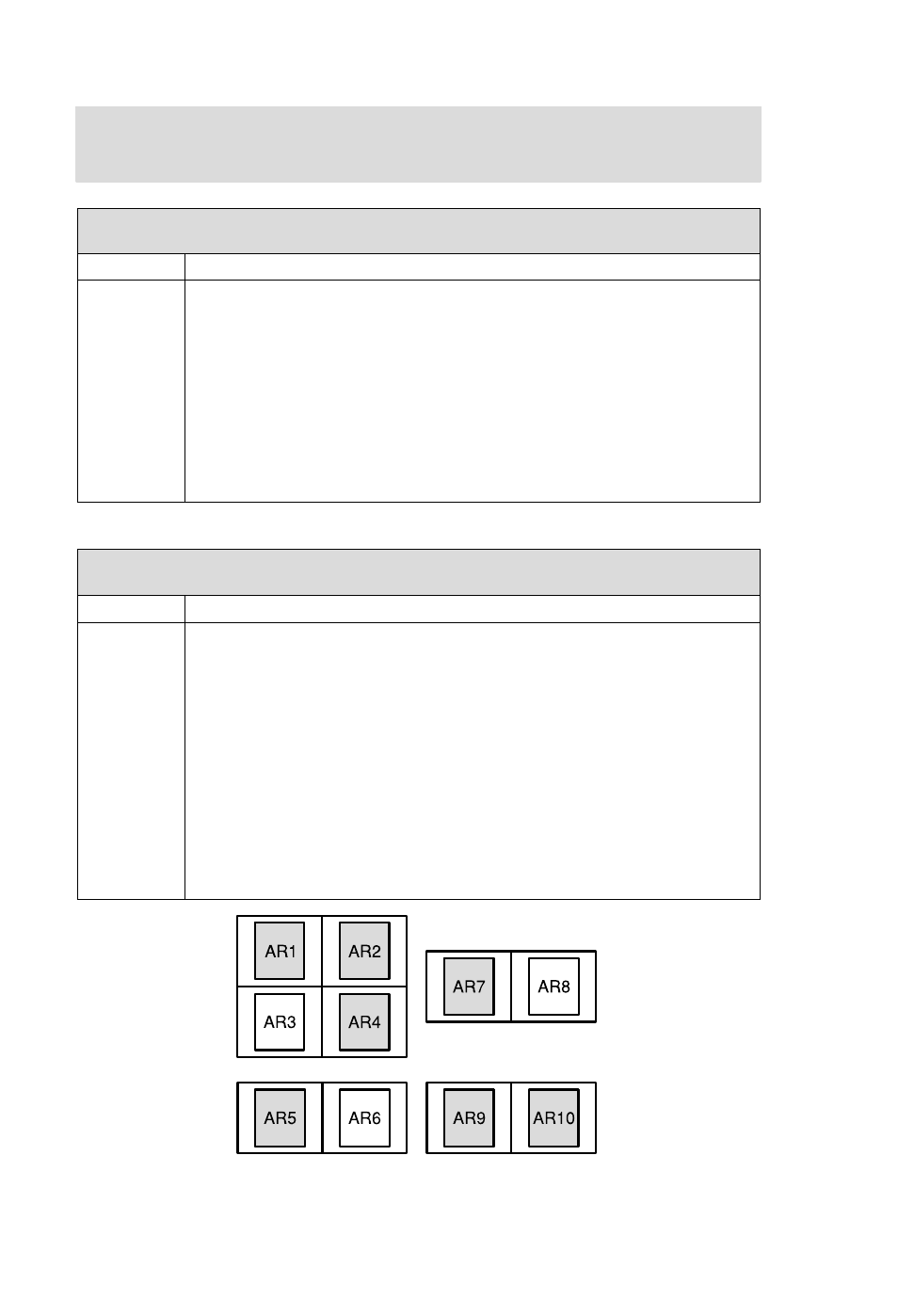

Вспомогательная коробка реле
(в моторном отделении, под коробкой
плавких предохранителей)
Реле
Коммутируемые цепи
AR1
AR2
AR3
AR4
AR5
AR6
AR7
AR8
AR9
AR10
Буксировочное оборудование
Правый указатель поворота (в зависимости от варианта модели)
Не используется
Левый указатель поворота (в зависимости от варианта модели)
Высокоскоростной вентилятор охлаждения (автомобили с дизельными
двигателями 2.4 л и системой воздушного кондиционирования задней
части салона)
Не используется
Высокоскоростной вентилятор охлаждения (дизельные двигатели 2.0 л
и двигатели DOHC)
Не используется
Механическая коробка передач с автоматическим переключением
передач
Механическая коробка передач с автоматическим переключением
передач
