8
К К О О Н Н Ф Ф И И Г Г У У Р Р А А Ц Ц И И Я Я С С И И С С Т Т Е Е М М Ы Ы

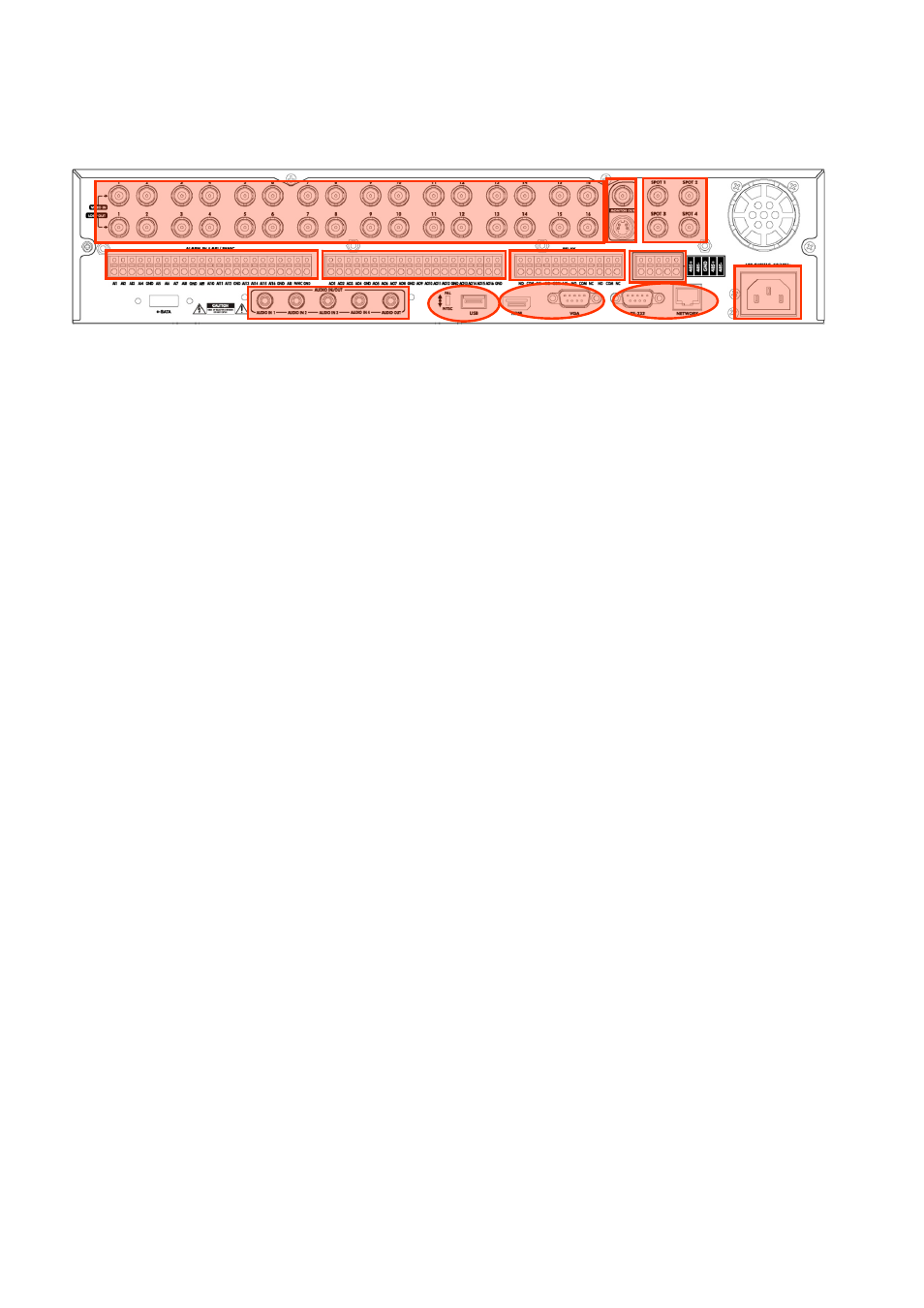

2. Описание задней панели 8/16 каналов.
A. Видео входы BNC: 8/16 каналов.
B. МОНИТОР: Основной разъем BNC, S-video.
C. Разъем BNC: 4 SPOT.
D. ВХОДЫ ДЛЯ ДАТЧИКОВ:
Поддерживается 8/16 тревожных датчиков. Конфигурация входов: НО или НЗ.
E. ВЫХОДЫ ТРЕВОГИ:
Поддерживается 8/16 тревожных датчиков. Конфигурация входов: НО или НЗ.
F. РЕЛЕЙНЫЙ ВЫХОД : 4 выхода.
G. RS485: подключение PTZ камер.
H. ВХОД И ВЫХОД АУДИО: 4 /1.
I. PAL / NTSC: тип видео сигнала.
J. HDMI: Для подключения по HDMI.
VGA: Для подключения монитора.
K. RS-232: Сервисный порт.
Локальная сеть Ethernet: LAN порт для удаленного доступа.
L. ПИТАНИЕ: AC 220V.
K I J
D
L
G
A B C
E F
H
