Рук
ово
дство по быстрой
по
дг
отовке к эк
сплу
атации
Идентификация орг
анов упр
авления
Основноые по
дсое
динения

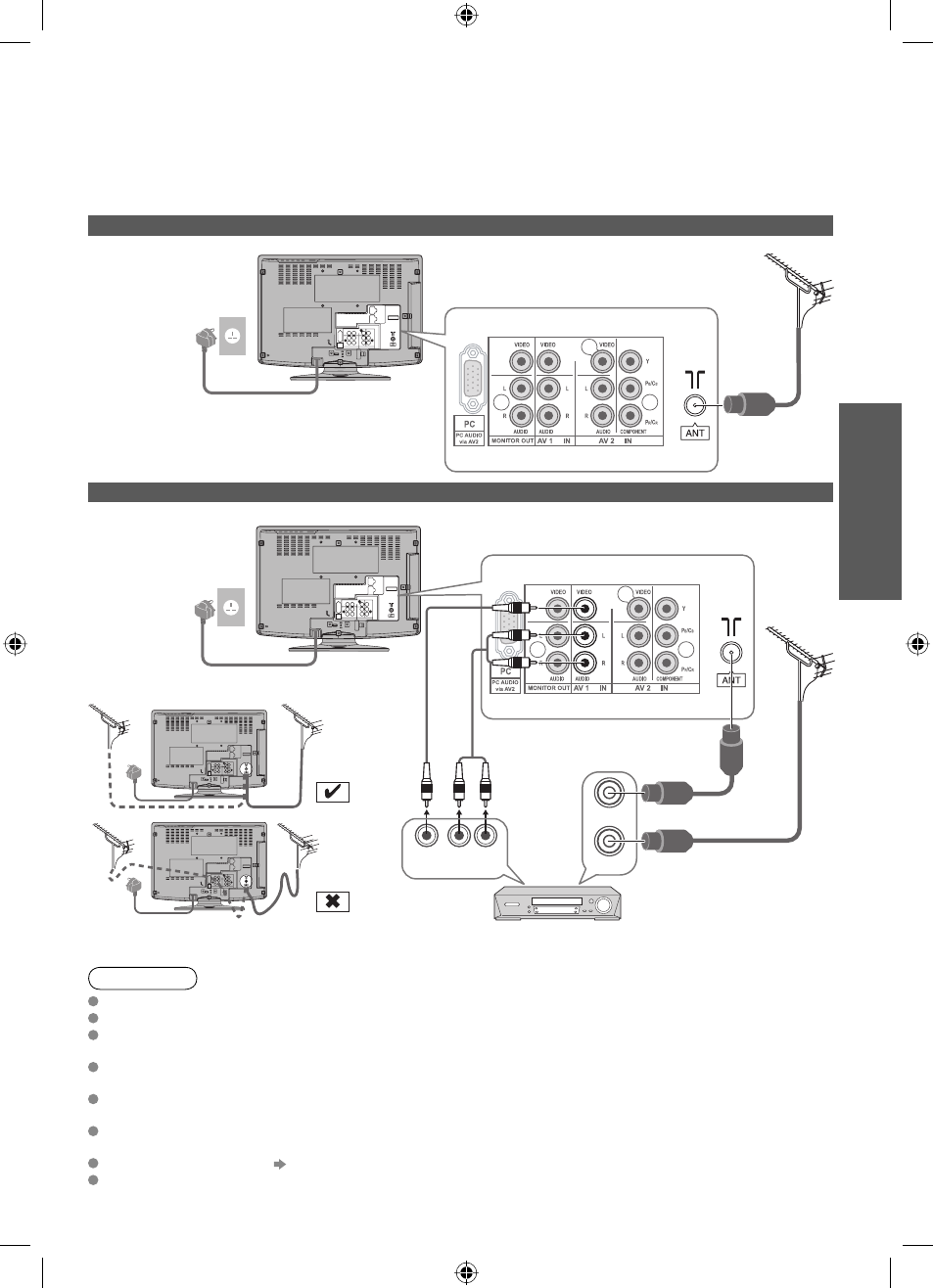

Основноые подсоединения
Шнур питания
DVD-рекордер или ВКМ
ВЧ кабель
Антенна
Задняя панель телевизора
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров следует убедиться, что телевизор отсоединен от сетевой
розетки.
При отключении от сетевого питания следует убедиться, что сначала от розетки отключается штепсельная вилка.
Телевизор, DVD-рекордер или ВКМ
Во избежание возникновения помех не следует размещать ВЧ кабель рядом со шнуром питания.
Не следует размещать ВЧ кабель под телевизором.
Для получения оптимального качества изображения и звучания необходима антенна, подходящий кабель (75

коаксиальный) и правильный конечный штекер.
При использовании коллективной антенной системы может потребоваться подходящий соединительный кабель и
штекер между настенной розеткой антенны и телевизором.
Местный центр телевизионного вещания или дилер могут оказать содействие в получении подходящей антенной
системы для определенной зоны и необходимых принадлежностей.
Решение любых вопросов, касающихся установки антенны, обновления существующих систем или необходимых
принадлежностей, а также возникающие в связи с этим расходы несет Покупатель.
Подсоединение VIERA Link стр. 33
Ознакомьтесь также с руководством по эксплуатации оборудования.
Подсоединение антенны
Подсоединение DVD-рекордера / ВКМ
Однофазный переменный ток
220-240 В, 50/60 Гц
Tолько телевизор
Если антенна установлена в неподходящем месте,
возможно возникновение помех.
Кабель с
разъемами типа
“тюльпан”
Однофазный переменный ток
220-240 В, 50/60 Гц
Задняя панель телевизора
Антенна
ВЧ кабель
ВЧ кабель
Шнур питания
