6 Подключение аппарата

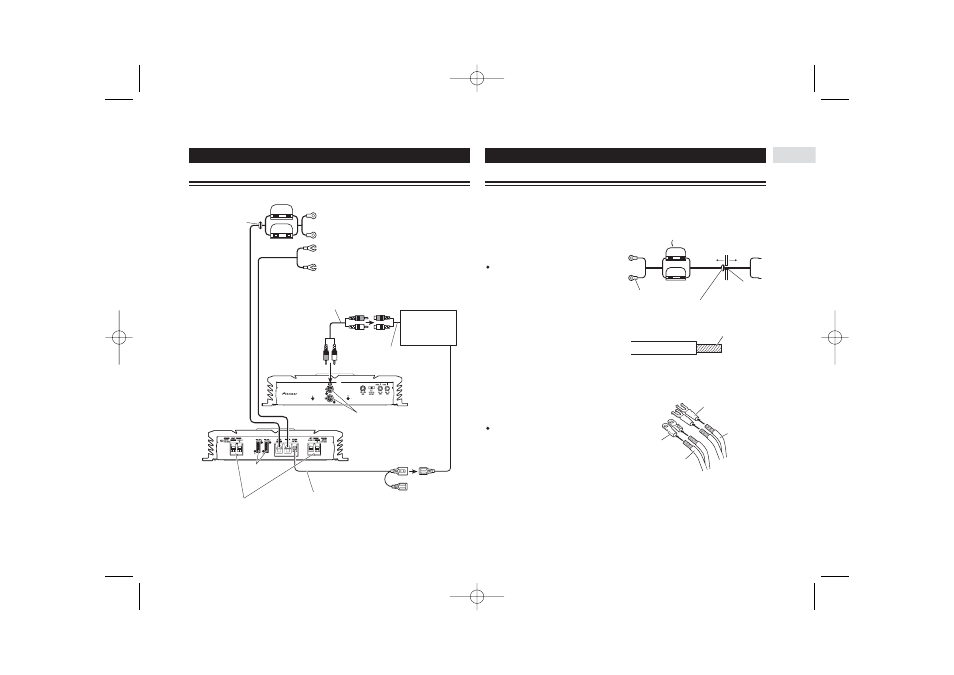

Диаграмма подключения
Крепежная втулка
Плавкие предохранители (30 А)
Специальный красной провод [RD 223] (приобретается отдельно).
После проведения всех работ по подключению усилителя, подсоеди
ните клемму провода от батареи усилителя к положительному («+»)
контакту батареи.
Заземляющий провод (черный) [RD 223] (приобретается отдельно) под
соедините к металлическому корпусу или ходовой части автомобиля.
Соединительные провода со штепсельными вилка
ми стандарта RCA (приобретаются отдельно).
Автомобильная
стереосистема с
выходными гнездами
стандарта RCA
Внешние выходы
Передняя панель
Входные гнезда стандарта RCA
Обратная сторона Плавкие предохра
нители (20 А)
х 2
Выходные контакты динами
ков. Инструкции по подключе
нию динамиков смотрите в
разделе «Подсоединение про
водов от динамика».
Провод дистанционного управления системой (приобретается отдельно).
Вставьте штырьковую часть провода в разъем автомобильной стереосистемы,
помеченный надписью «SYSTEM REMOTE CONTROL» [Дистанционное управле
ние системой]. Гнездовую часть данного провода следует подсоединить к ре
лейному контакту авто антенны. Если в Вашей автомобильной стереосистеме
нет разъема для провода дистанционного управления системой, вставьте
штырьковую часть провода в разъем питания через выключатель зажигания.
Подключение источника питания
Всегда используйте специальный красный провод и заземляющий провод [RD 223], которые
необходимо приобрести отдельно. Подсоедините провод от батареи напрямую к положитель
ной клемме («+») автомобильного аккумулятора, а заземляющий провод к корпусу автомобиля.
1. Протяните провод батареи из от
деления для двигателя в салон ав
томобиля.
После проведения всех соединений к
усилителю, подключите контакт прово
да батареи усилителя к положительно
му («+») контакту аккумулятора.
Плавкий предохранитель (30 А)
Отделение
двигателя
Салон автомобиля
Просверлите в кор
пусе автомобиля от
верстие диаметром
14 мм.
Вставьте в корпус автомобиля
резиновое уплотняющее кольцо.
Плавкий предохранитель (30 А)
Положительный
контакт
2. Скрутите вместе провод батареи,
заземляющий провод и провод дис
танционного пульта управления сис
темой.
Скрутите
3. На концы проводов наденьте нако
нечники. Наконечники не входят в
комплект поставки.
Для закрепления наконечников исполь
зуйте плоскогубцы.
Наконечник
Заземляющий
провод
Провод от батареи
Наконечник
