14 ÐÓÑ
ANTENNA
REC OUT PLAY IN SURROUND BACK IN AUX IN
SPEAKERS
R
L
PRE OUT
R
L
VIDEO IN VIDEO IN VIDEO OUT
VIDEO MONITOR DVD
SUB WOOFER
DIGITAL IN
OPT.
COAXIAL R L R L C VIDEO SURR FRPNT
(8-16 Ω)
DVD AM GND FM 75 Ω
R
SW
RS
C
L
LS
LS
DVD
RECEIVER
L C LS RS SW R

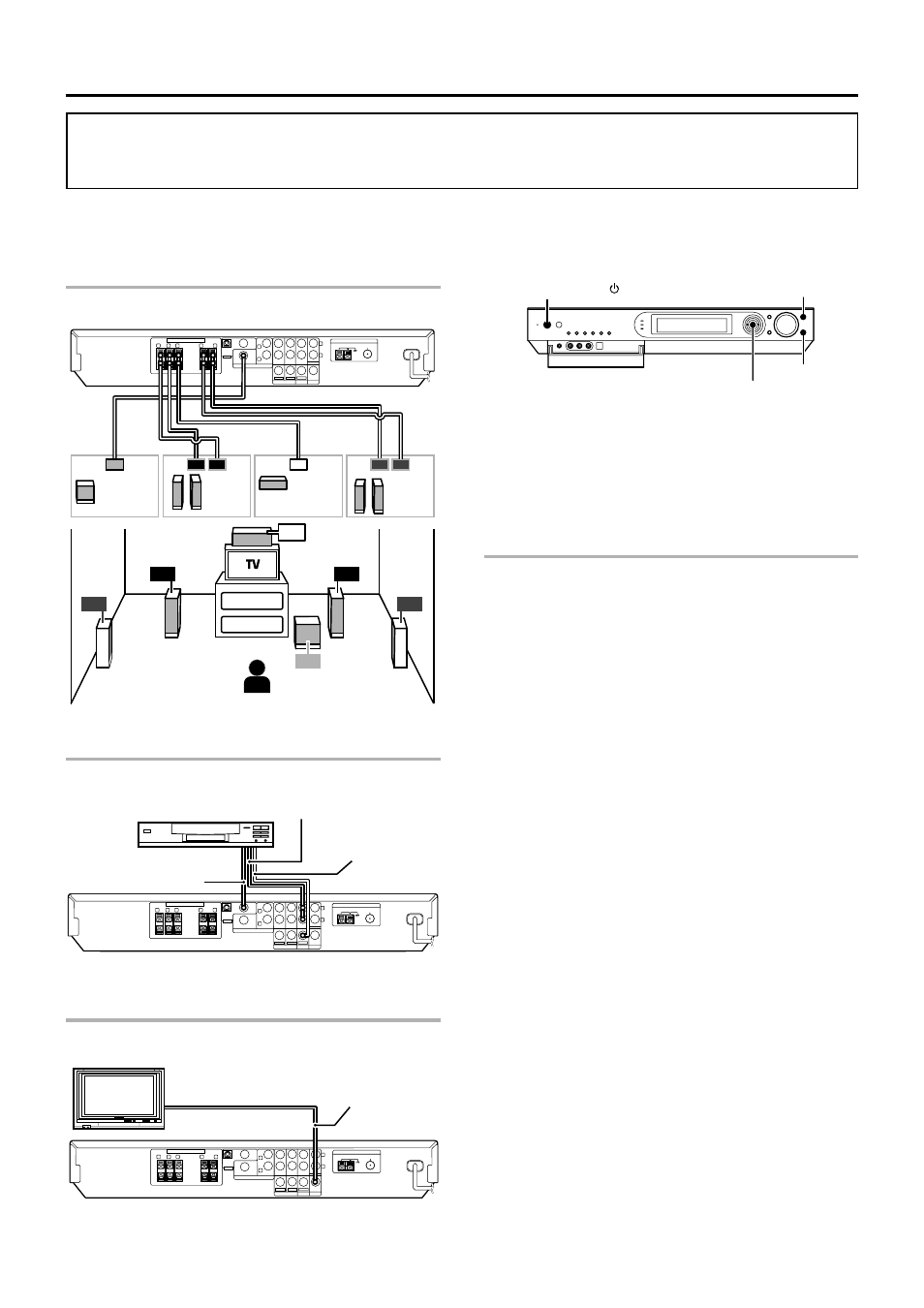

Начнем воспроизведение дисков DVD Video
Активный
сабвуфер
Фронталь-
ные АС Центральная
А С
Тыловые
А С
1
2
Продолжение на следующей странице
ПРЕДОСТЕРЕЖЕНИЕ
Перед подключением кабелей акустических систем убедитесь в том, что сетевой шнур ресивера отключен от сетевой
розетки. Если тонкие проводки на кабеле подключения акустических систем не скручены, существует риск возникнове-
ния короткого замыкания. Перед подключением кабелей акустических систем скручивайте тонкие проводки.
ШАГ 1: Подключите к ресиверу акустические си-
стемы, DVD-проигрыватель и телевизор.
Для получения подробной информации обратитесь к страницам 7-11.
Подключение акустических систем:
ANTENNA
REC OUT PLAY IN SURROUND BACK IN AUX IN
SPEAKERS
R
L
PRE OUT
R
L
VIDEO IN VIDEO IN VIDEO OUT
VIDEO MONITOR DVD
SUB WOOFER
DIGITAL IN
OPT.
COAXIAL R L R L C VIDEO SURR FRPNT
(8-16 Ω)
DVD AM GND FM 75 Ω
Подключение DVD-проигрывателя:
Цифровое аудиоподклю-
чение (коаксиальный
кабель)
Аналоговое аудиоподключение
Композитное
видеоподключение
Подключение телевизора (монитора):
ANTENNA
REC OUT PLAY IN SURROUND BACK IN AUX IN
SPEAKERS
R
L
PRE OUT
R
L
VIDEO IN VIDEO IN VIDEO OUT
VIDEO MONITOR DVD
SUB WOOFER
DIGITAL IN
OPT.
COAXIAL R L R L C VIDEO SURR FRPNT
(8-16 Ω)
DVD AM GND FM 75 Ω
Композитное
видеоподключение
ШАГ 2: Настройте акустические системы.
Подробная информация о настройке акустических систем - на стр.16-
19.
SETUP
ON/STANDBY
MULTI CONTROL @ / #
INPUT SELECTOR
Подключите сетевой шнур к розетке и нажмите кноп-
ку ON/STANDBY.
Нажмите кнопку SETUP, при помощи кнопок MULTI
CONTROL выберите «SP SETUP» и нажмите кнопку
SETUP.
Если Вы подключаете акустические системы KENWOOD
KS-2200HT, KS-3200HT, KS-5200HT, KS-7200HT èëè KS-
8200HT:
(1) Нажатием на кнопку MULTI CONTROL выберите модель
подключаемых акустических систем и нажмите кнопку
SETUP.
1. «HTB 1»: Акустические системы KS-2200HT*.
2. «HTB 2»: Акустические системы KS-3200HT*, KS-5200HT*, KS-
7200HT*.
3. «HTB 3»: Акустические системы KS-8200HT*.
- Доступность различных моделей акустических систем зависит от
страны и региона продаж.
- Если установлен режим «HTB 1», «HTB 2» èëè «HTB 3», режимы
прослушивания DOLBY PRO LOGIC IIx, DTS-ES è DOLBY DIGITAL EX
не могут быть выбраны.
(3) Когда будет отобразится сообщение «TEST TONE» (тес-
товый сигнал), нажатием на кнопку (джойстик) MULTI
CONTROL выберите «EXIT» (выход), а затем нажмите кноп-
ку SETUP.
- Также доступны более точные настройки акустических систем - см.
стр. 18-19.
