ОБЩЕЕ ОПИСАНИЕ
Описание устройств и агрегатов

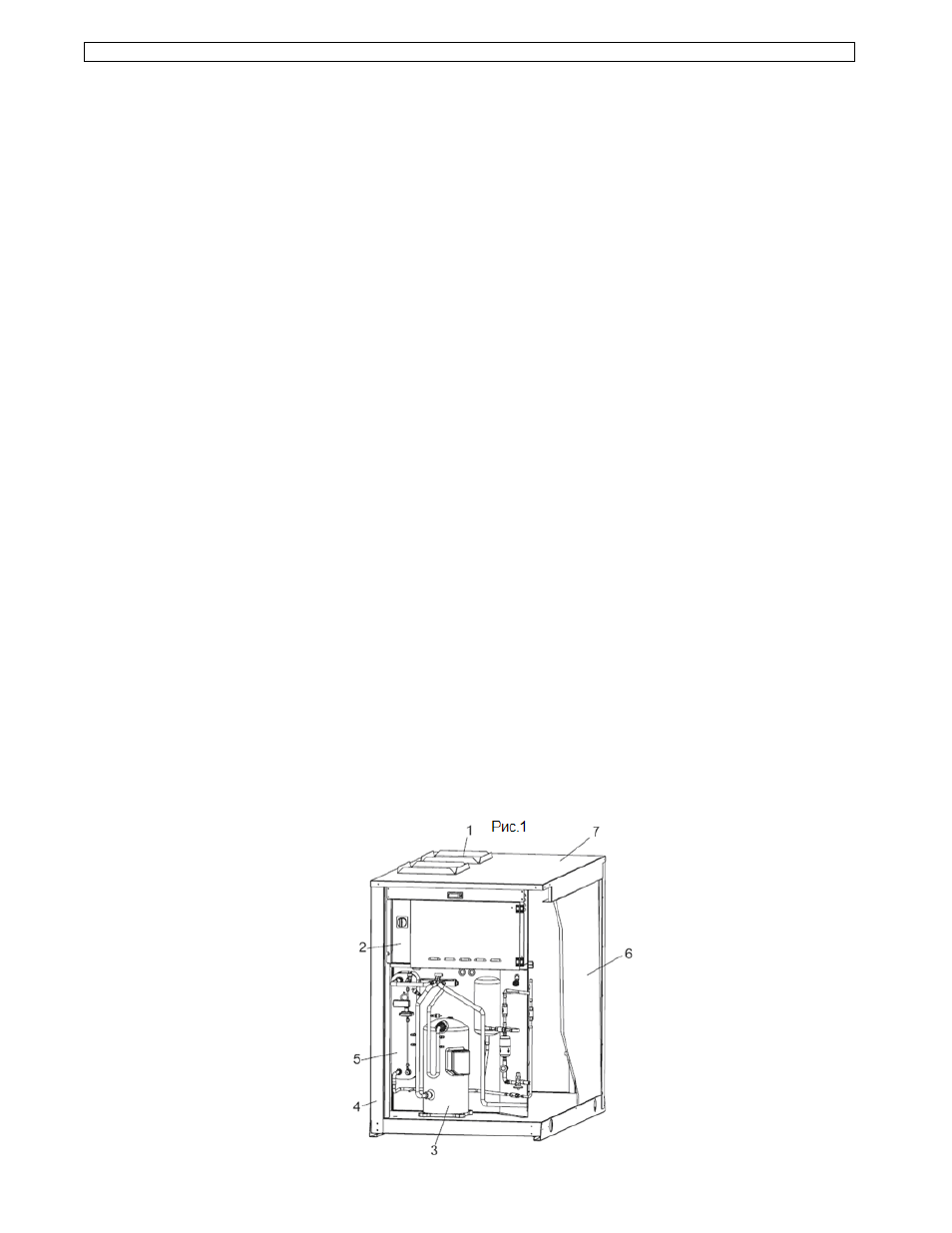

В состав установки входят следующие основные устройства и агрегаты (рис. 1):
1. Вентиляторы. Представляют собой два двухвходовых центробежных вентилятора с лопастями изогнутыми в
направлении вращения, сбалансированы статически и динамически, в соответствии с классом 6.3 стандарта ISO 1940
Международной Организации по Стандартизации. Винт, ротор и рама изготовлены из оцинкованного металла, валы
изготовлены из стали C40. Вентилятор соединен через ремень и шкивы с валом 3-фазного 4 –полюсного асинхронного
электродвигателя, положение которого может регулироваться для натяжения ремня. Класс защиты IP55, класс изоля-
ции F, двигатель может работать непрерывно, обладает достаточным сроком службы (S1) со значительным запасом
по тепловой нагрузке при кратковременных перегрузках. Шкив электродвигателя, имеет ручьи под ремень разных диа-
метров, что позволяет подобрать скорость вращения вентилятора, чтобы получить требуемый расход воздуха и по-
лезное давление напора.
2. Распределительная панель и панель управле-
ния располагаются в шкафу из толстого листового
металла на одной металлической пластине.
А. Основные устройства:
-
Главный концевой дверной выключатель.
-
Измеритель подключения фаз сети и монитор
-
Плавкие предохранители компрессора
-
Контакторы компрессора
-
Плавкие предохранители для защиты резисторов
(кожух и антифриз)
-
Линейный трансформатор для питания вспомога-
тельных устройств и панели управления, защищенный
предохранителями.
-
Магнито-тепловая защита и контактор электродвига-
теля вентилятора
-
Распределительный щит проводки
-
Панель управления вентилятором
Б. В секции управления находятся
-
Интерфейс пользователя со светодиодными индика-
торами,
-
переключатель
ON-OFF
-
клавиша выбора рабочего режима
-
светодиодный индикатор включения/выключения
компрессора
-
светодиодный индикатор включения подогревателя
антифриза
-
светодиодный индикатор запроса /активации размо-
раживания
-
Элементы проверки -управления и дисплей с кодами
отказов
Основные функции системы управления
- регулирование температуры воды
- Подсчет числа рабочих часов компрессора (дис-
плей защищен ПАРОЛЕМ доступным только для
обслуживающего персонала)
-установка времени запуска
-ввод параметра с клавиатуры
-функции, связанные с цифровыми входными сиг-
налами
-высокое и низкое давление
-вентилятор
-защита компрессора
-тепловая защита вентилятора
-дифференциальное реле давления на влажной
стороне
- дистанционные команды ВКЛ\ВЫКЛ
- дистанционное управление режимом работы (на-
грев/охлаждение)
-защита насоса
-функции, связанные с цифровыми выходными сиг-
налами
- управление компрессором
- управление реверсивным клапаном (только для
тепловых насосов)
-
нагревательный элемент
антифриза
-
управление
циркуляционным водяным насосом
- дистанционное управление общей аварийной сиг-
нализацией
- функции связанные с аналоговыми
выходными
сигналами
-
управление
инвертором или затвором
- функции связанные с аналоговыми
входными сиг-
налами
-
температуры воды на входе и выходе
-Температура
змеевиков
