Pyccкий | 31
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
P.CONT
ANT.CONT
MUTE

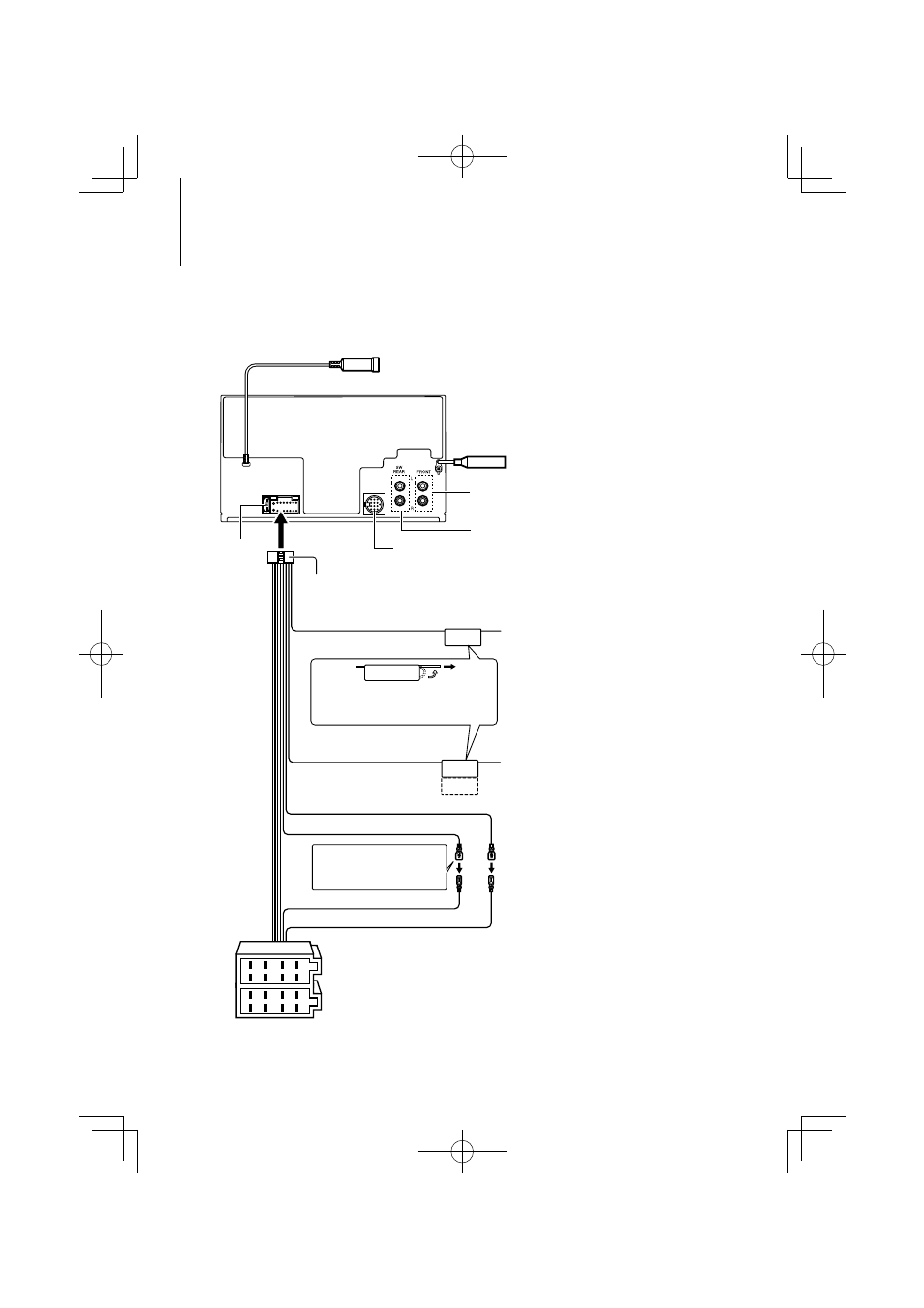

Подсоединение кабелей к гнездам для подключения
Kабель батареи (жёлтый)
Kабель зажигания (красный)
Жгут кабелей
(Принадлежность1)
Если соединение не выполняется,
не вытаскивайте кабель из
наконечника.
Кабель регулирования
мощности/двигателя антенны
(синий/белый)
Провод TEL mute (коричневый)
Подключите к гнезду включения-
выключения питания, если Вы используете
дополнительный усилитель мощности, или к
гнезду управления антенной в автомобиле.
Штекер А–7 (красный)
Штекер А-4 (желтый)
Разъём A
Разъём B
Предохранитель
(10 А)
⁄
Смотрите следующую
страницу.
Вход антенны для приёма FM/
AM-сигналов (JASO)
Подсоедините к гнезду, которое заземлено,
когда звонит телефон или во время разговора.
⁄ Для подключения навигационной
системы Kenwood ознакомьтесь с
прилагаемым к ней руководством
пользователя.
К чейнджеру дисков Kenwood/ Внешнему
дополнительному устройству
⁄
Чтобы подсоединить эти концы, обратитесь к
соответствующим руководствам.
К внешнему дисплею/пульту дистанционного управления
Передний предвыход
Тыловой/низкочастотный предвыход
