90 Глава 1: Начало работы
Ру
сс
ки
й
Ру
сск
ий
Ру
сс
ки
й
Ру
сск
ий
2, 4, 6 или 8-канальная конфигурация
Порт
Наушники 2-
канала
4-channel 6-channel 8-channel
Голубой Аудиовход Аудиовход Аудиовход Аудиовход
Салатовый Аудиовыход
Выход на фронтальные
колонки
Выход на фронтальные
колонки
Выход на
фронтальные колонки
Розовый Mic In Mic In Mic In Mic In
Оранжевый – –
Центральная колонка/
сабвуфер
Центральная колонка/
сабвуфер
Функции аудиоразъемов для различных конфигураций смотрите в таблице ниже.

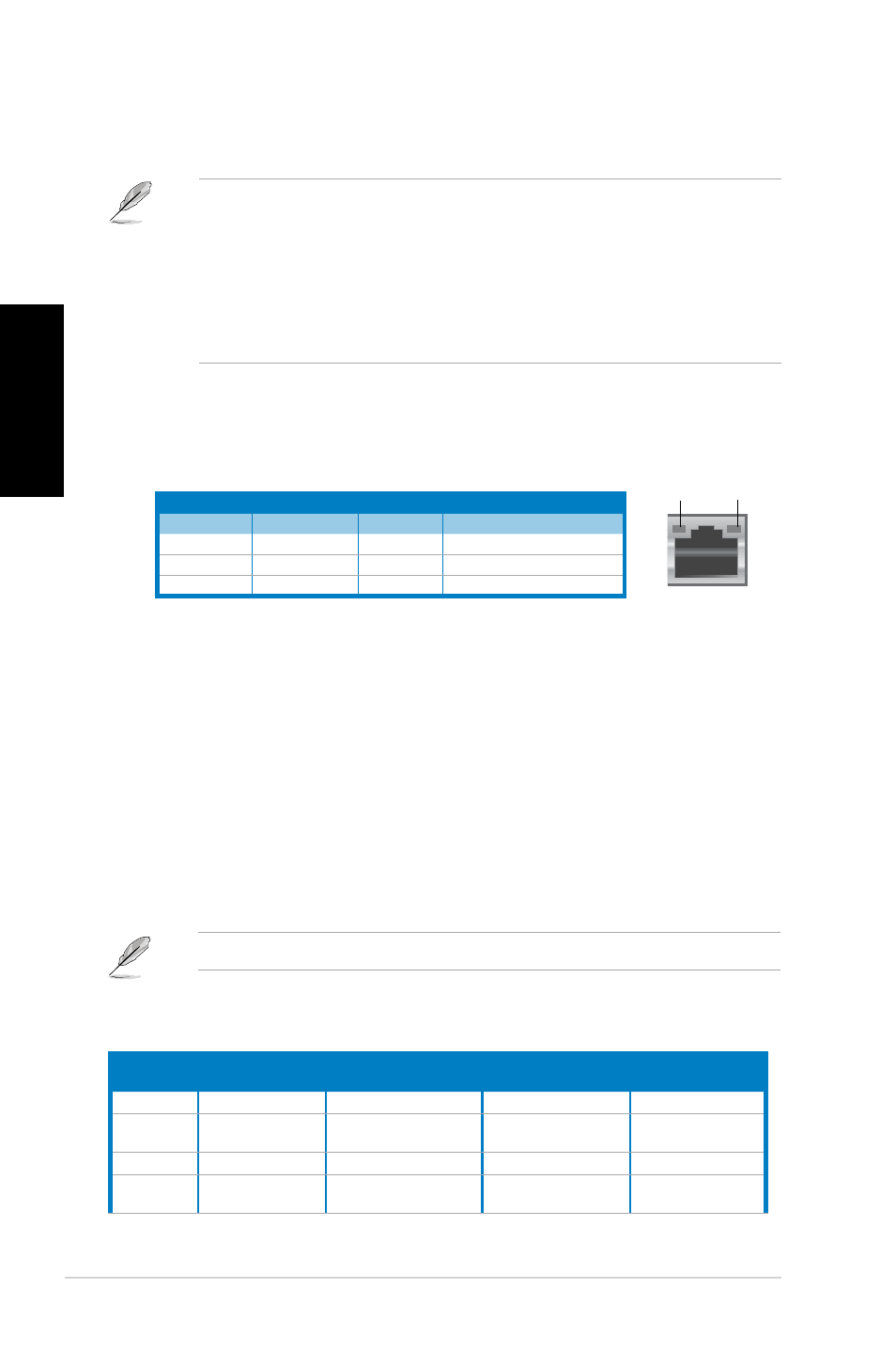

10. Разъем LAN . Это разъем для подключения к локальной сети (LAN).
Индикаторы LAN порта
Индикатор активности Индикатор скорости
Состояние
Описание Состояние Описание
ВЫКЛ Нет соединения ВЫКЛ 10Мбит/с подключение
ОРАНЖЕВЫЙ Подключено 100Мбит/с подключение
МИГАЕТ Передача данных ЗЕЛЕНЫЙ 1Гбит/с подключение
Разъем LAN
Индикатор
скорости
Индикатор
активности
11. Выход на боковые колонки (серый). Сюда подключаются боковые колонки 8-канальной
аудиосистемы.
12. Выход на тыловые колонки (черный). Сюда подключаются тыловые колонки 4, 6 и 8-
канальных аудиосистем.
13. Выход на центральный канал/сабвуфер (оранжевый). Сюда подключаются центральные
колонки/сабвуфер.
14. Разъем микрофона (розовый). Подключение микрофона.
15. Аудиовыход (салатовый). Подключение наушников или колонок. В 4, 6 или 8-канальной
конфигурации этот разъем становится выходом на фронтальные колонки.
16. Аудиовход (голубой). К этому разъему можно подключить магнитофон, CD, DVD плеер
или другие источники звука.
• НЕ подключайте клавиатуру / мышь к порту USB 3.0 при установке операционной системы
Windows.
• Устройства USB 3.0 могут быть использованы в ОС Windows только после установки драйвера
USB 3.0.
• Устройства USB 3.0 могут быть использованы только в качестве устройств хранения.
• Для получения высокой производительности устройств USB 3.0, мы настоятельно рекомендуем
подключать их к портам USB 3.0.
9. Порты USB 3.0. Подключение USB-устройств например, клавиатуры, мыши, принтера,
сканера, PDA и других устройств.
