Electrolux – Инструкция по эксплуатации Electrolux GCB 24 Hi-Tech Fi
Страница 22
22
electrolux

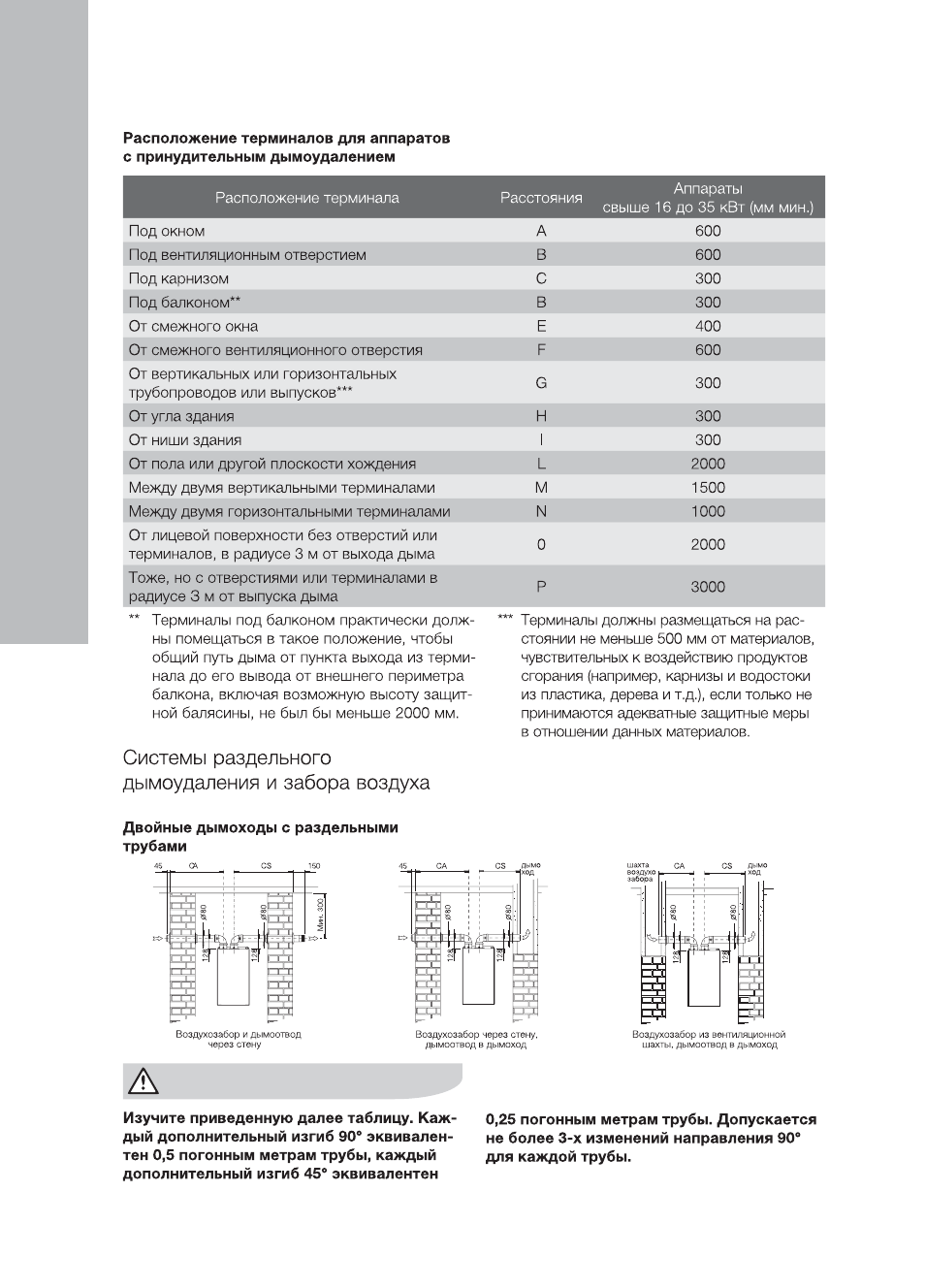

Расположение терминала
Расстояния
Аппараты
свыше 16 до 35 кВт (мм мин.)
Под окном
А
600
Под вентиляционным отверстием
В
600
Под карнизом
С
300
Под балконом**
В
300
От смежного окна
Е
400
От смежного вентиляционного отверстия
F
600
От вертикальных или горизонтальных
трубопроводов или выпусков***
G
300
От угла здания
Н
300
От ниши здания
I
300
От пола или другой плоскости хождения
L
2000
Между двумя вертикальными терминалами
M
1500
Между двумя горизонтальными терминалами
N
1000
От лицевой поверхности без отверстий или
терминалов, в радиусе 3 м от выхода дыма
0
2000
Тоже, но с отверстиями или терминалами в
радиусе З м от выпуска дыма
Р
3000
** Терминалы под балконом практически долж-
ны помещаться в такое положение, чтобы
общий путь дыма от пункта выхода из терми-
нала до его вывода от внешнего периметра
балкона, включая возможную высоту защит-
ной балясины, не был бы меньше 2000 мм.
*** Терминалы должны размещаться на рас-
стоянии не меньше 500 мм от материалов,
чувствительных к воздействию продуктов
сгорания (например, карнизы и водостоки
из пластика, дерева и т.д.), если только не
принимаются адекватные защитные меры
в отношении данных материалов.
