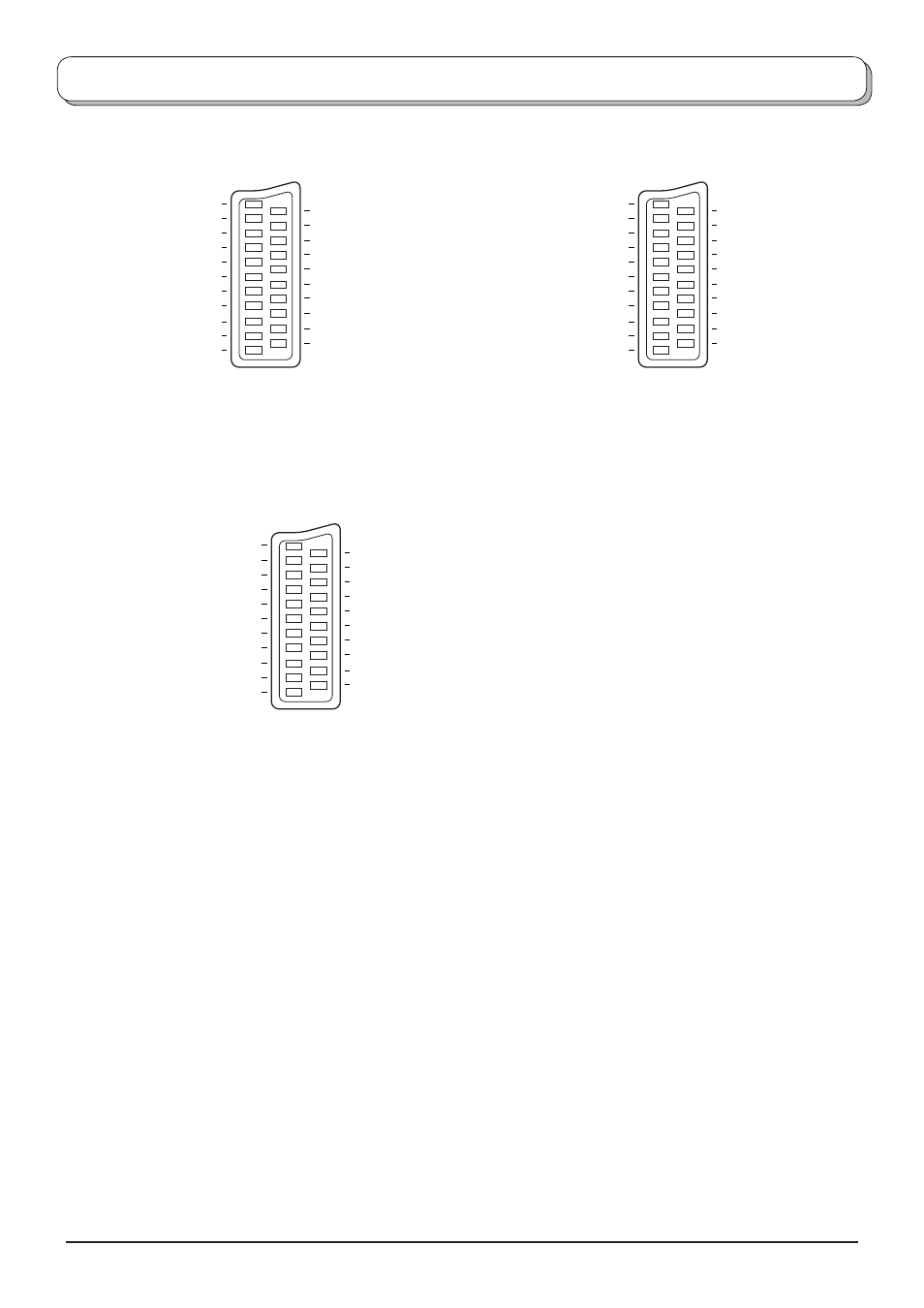

Информация о разъемах Scart
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П)
CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
--
--
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П)
AV1 Разъем Scart (RGB, VIDEO)
Подходящими входами для AV1
являются RGB [Red (красный) /
Green (зеленый) / Blue (синий)].
AV2 Разъем Scart (VIDEO, S-VIDEO, Q-Link)
AV2 - Контакты 15 и 20 зависят от
переключения AV2 S-VHS / VIDEO.
Разъем земля
CVBS выход (видео)
CVBS земля
S.C. - вход
Земля
--
Земля
--
Земля
Аудио выход (Л)
Аудио выход (П)
CVBS вход (видео)
Земля
--
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
AV3 Разъем Scart (RGB, VIDEO, S-VIDEO, Q-Link)
AV3 - Контакты 15 и 20 зависят от
переключения AV3 S-VHS / VIDEO.
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход, S.C. - вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П)
CVBS вход (видео)
Земля
Состояние RGB
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П)
