5

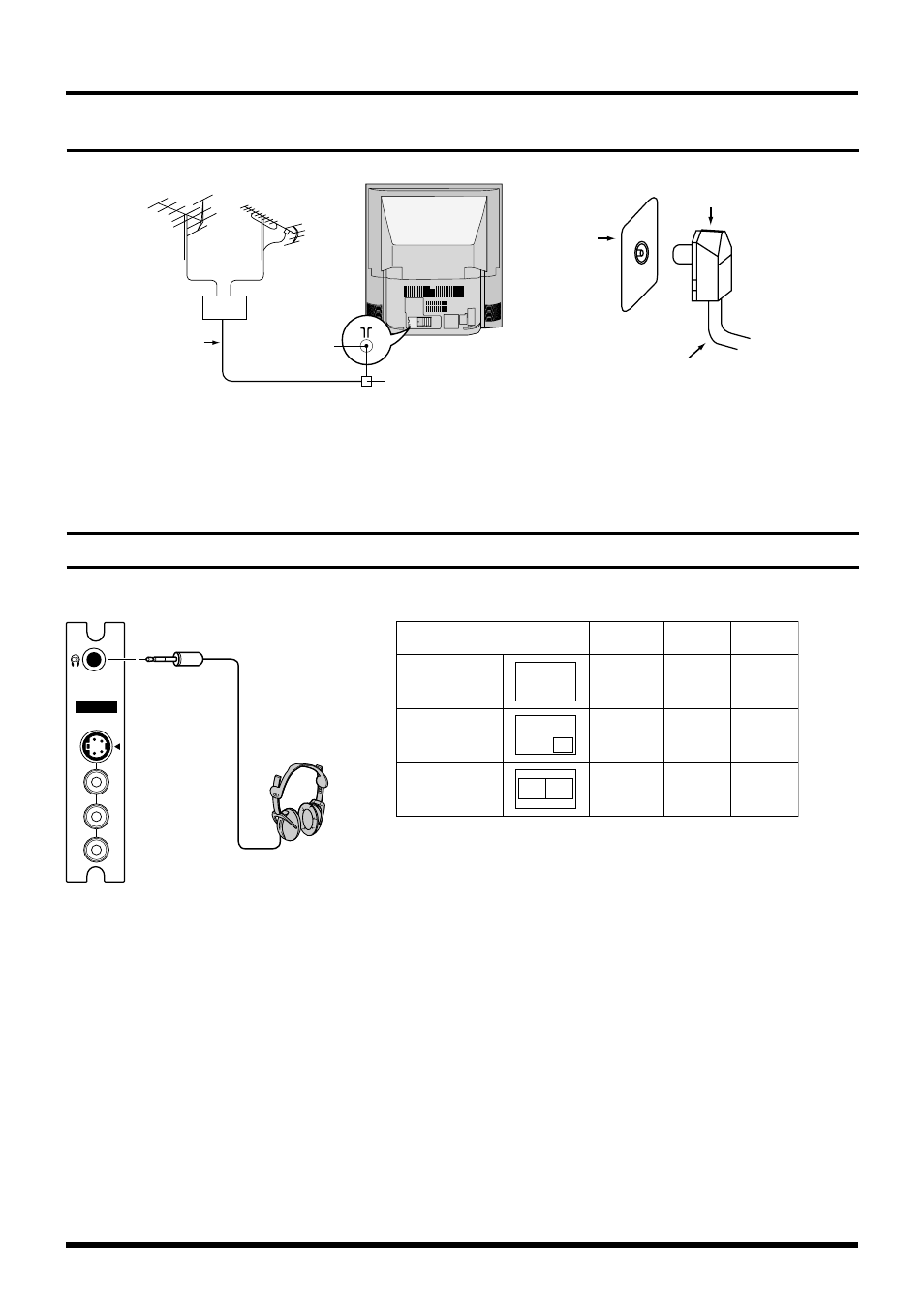

Перед началом эксплуатации этого устройства
Антенна VHF
Антенна UHF
Микширующее
устройство
Коаксиальный
кабель 75 Ом Разъем входа RF
Штекер коаксиальной
антенны
Разъем
входа RF
Штекер коаксиальной
антенны
Коаксиальный
кабель 75 Ом
Для получения максимально качественного изображения и звука требуется соответствующий кабель (коаксиальный 75 Ом) и
штекер. При использовании общей антенны Вам может понадобиться кабель для соединения гнезда антенны с Вашим телевизо-
ром. Возможно, с выбором антенны и соответствующих принадлежностей Вам может помочь ближайший телевизионный сервис-
ный центр или дилер.
Все издержки и ответственность, касающаяся установки антенны, усовершенствования существующей системы и приобретения
необходимых принадлежностей, лежит на Вас, Покупателе.
Подключение наушников
Наушники подключаются следующим образом.
AV3 IN
S-VIDEO
VIDEO
MONO
AUDIO
R
L
Режим экрана
Одиночное
изображение/
телетекст
Картинка
в картинке
Картинка
и картинка
B
A
B A
A
Звук
динамиков
A
(Стерео)
A
(Стерео)
A
(Стерео)
A
(Стерео)
A
(Стерео)
A
(Стерео)
A
(Стерео)
A
(Стерео)
A
(Стерео)
Наушники
Выход на
монитор
Штекер наушников:
Когда Вы вставляете штекер наушников в гнездо наушников, все динамики
автоматически отключаются; звук выводится только через наушники. Для
настройки уровня громкости используйте кнопки увеличения “+” и уменьше-
ния “–” громкости.
(штекер
3,5 мм)
(Не входит в
комплект)
Вы можете прослушивать звук через наушники, как показано ниже.
Подключение кабеля антенны к разъему RF
