6

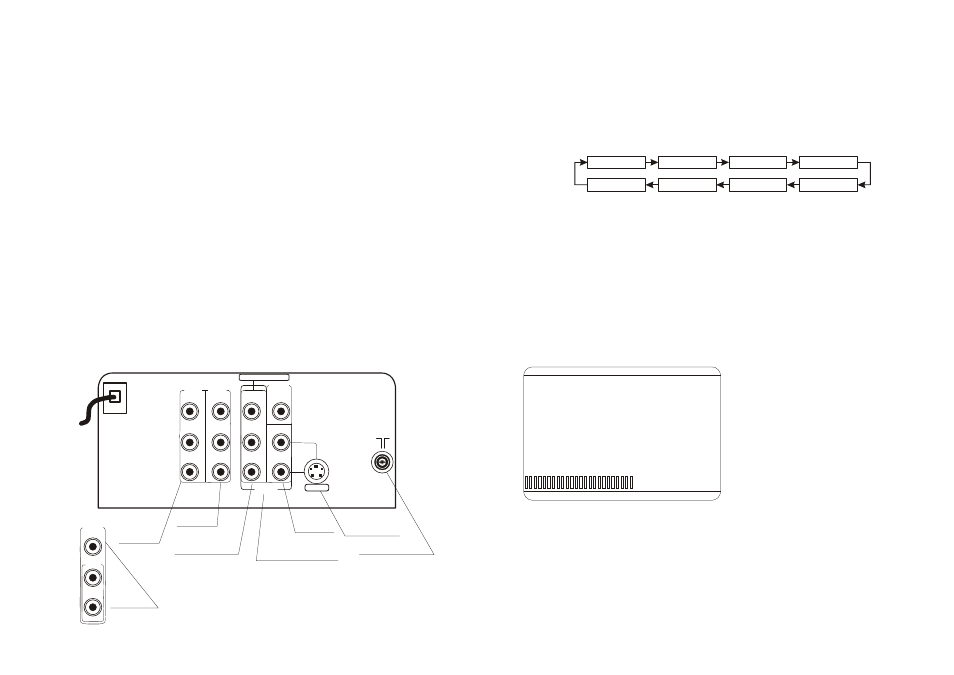

Подключение внешних устройств
S-VIDEO вход
Вход AV1
Вход AV2
Для подключения внешних устройств (видеомагнитофон, видеоигра, компьютер,
лазерный проигрыватель и др.) на задней и передней панелях Вашего телевизора
находятся разъемы
2 (см схему подключения), компонентный видеовход (
и разъ¸м , а также выход (
Для подключения внешних источников видеосигнала Вы можете использовать любые
из этих входов, при этом нужно учитывать соответствие разъемов на телевизоре и
соединяемом с ним источнике сигнала.
Для подключения видеомагнитофона через антенный вход телевизора необходимо :
1. Соединить выход ВЧ (RF) видеомагнитофона с антенным входом телевизора
с помощью кабеля, входящего в комплект поставки видеомагнитофона.
2. Подключить штекер антенны к входу ВЧ (RF) видеомагнитофона.
3. Включить видеомагнитофон в режим ТЕСТ (TEST) или в режим
воспроизведения (PLAY).
4. Настроить телевизор на канал видеомагнитофона и записать в память
настройку при помощи процедуры, описанной в пункте НАСТРОЙКА.
Выход AV OUT предназначен для вывода сигнала с телевизора на другое устройство
для его отображения или записи (например, компьютер или видеомагнитофон).
AV1, AV DVD
IN) S-VIDEO AV OUT).
Примечание
Устройства, подключенные к видеоразъему входа AV (VIDEO AV IN (2)), S-VIDEO
входу (SVHS) и компонентному видеовходу (Cr,Cb,Y DVD IN) не должны быть
включены одновременно. В противном случае будет наблюдаться наложение
изображения.
Выход AV
Антенный вход
Компонентный
видеовход
Y
Cb
Cr
L/MONO
VIDEO
AUDIO R
VIDEO
Аудио и видео
вход DVD
L/MONO
AUDIO R
VIDEO
L
AUDIO R
VIDEO COMPONENT
S-VIDEO
AV UOT AV IN(1)
VIDEO
L/MONO
AUDIO
AV IN(1)
Вход Av1
На боковой панели
R
DVD IN
AV-IN(2)
11
Меню ИЗОБРАЖЕНИЕ
Контраст 63
Яркость 35
Цвет 22
Четкость 27
Оттенок 27
Функции управления при помощи системы меню
Общие принципы управления в меню
Для отображения экранного меню нажмите кнопку “MENU”. Каждое последующее
нажатие на эту кнопку производит переключение экранных меню по кольцу:
При отображении экранных меню кнопки:
“CH+“ è “CH-“- производят перемещение курсора по позициям меню;
“VOL+“ è “VOL-“- производят изменение величины регулируемого параметра
или переключение значения параметра.
“HELP”- изображение информации об использовании данного меню.
ПРИМЕЧАНИЕ:
Пункт “Оттенок” доступен только при сигнале в системе NTSC.
Быстрый доступ к этому меню
о с у щ е с т в л я е т с я к н о п к о й П Д У
“PICTURE”.
В этом меню устанавливаются персональные регулировки изображения для режима
“Пользователь”, которые в дальнейшем могут быть вызваны кнопкой “P.MODE” ПДУ
(режим “Пользователь”)
ОБМЕН ГОСТИНИЦА БИОЧАСЫ НАСТРОЙКА
ЗВУК ТАЙМЕР УСТАНОВКА ИЗОБРАЖЕНИЕ
