6

Гнездо типа A

FM

75

AM

U

ANTENN

A

Гнездо типа B

FM75

AM

ANTENNA

U

U

Подготовка к эксплуатации

Соединение системы

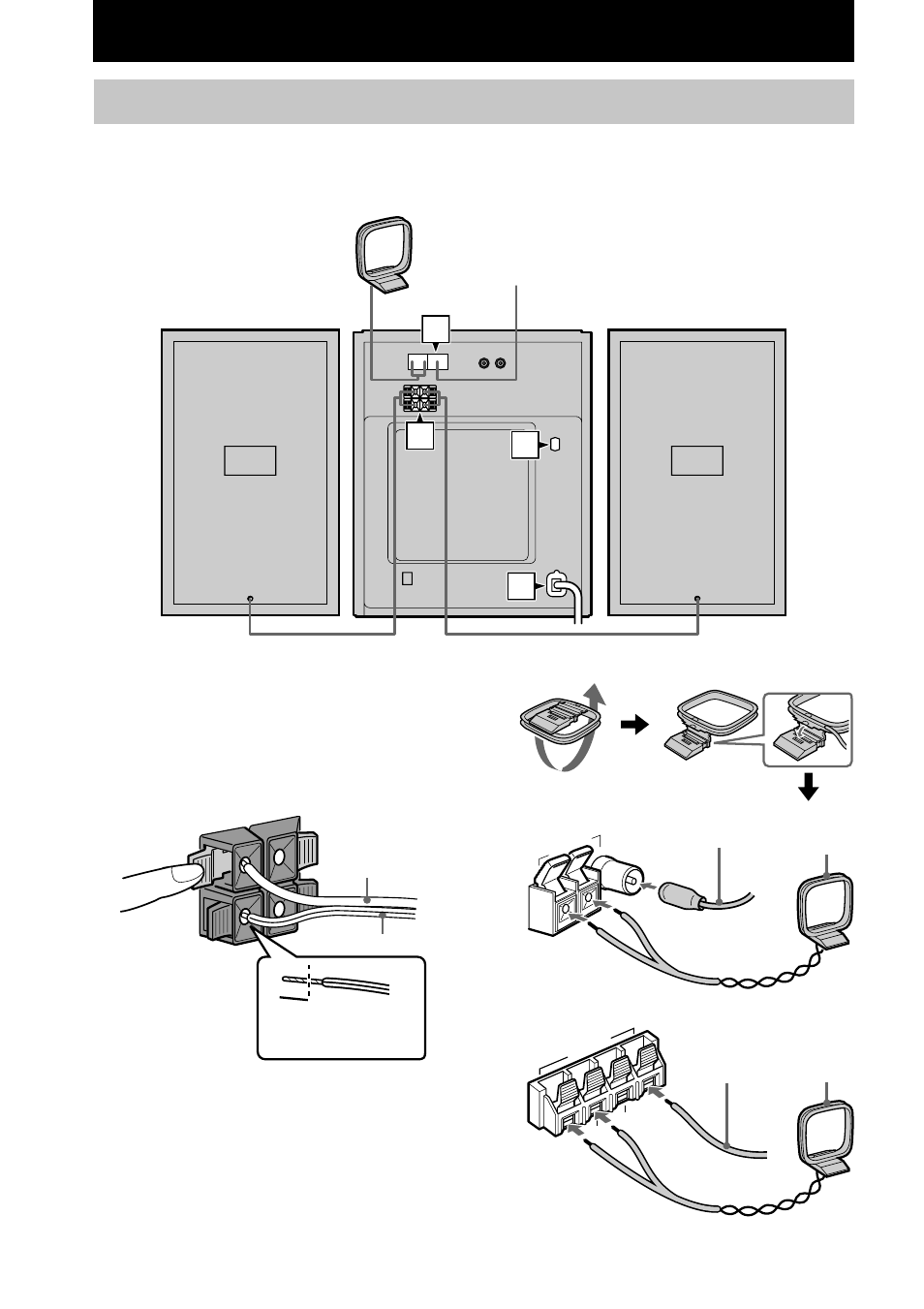

Выполните пункты 1 – 4 приведенной ниже процедуры для соединения Вашей
системы с помощью прилагаемых шнуров и принадлежностей.

4

3

2

1

Рамочная антенна АМ

Левая акустическая

система

Правая акустическая

система

Антенна ЧМ

1 Подсоедините акустические

системы.

Подсоедините шнуры правой и левой
акустических систем к гнездам
SPEAKER, как показано ниже.

3

L

#

#

R

3

2 Подсоедините антенны ЧМ и АМ.

Перед тем, как подсоединить
рамочную антенну АМ, установите
ее.

Рамочная
антенна АМ

Вытяните
проволочную антенну
ЧМ в горизонтальном
направлении

Рамочная
антенна
АМ

Вытяните
проволочную
антенну ЧМ в
горизонтальном
направлении

Вставьте эту часть

Полосатый (#)

Сплошной (3)
