29

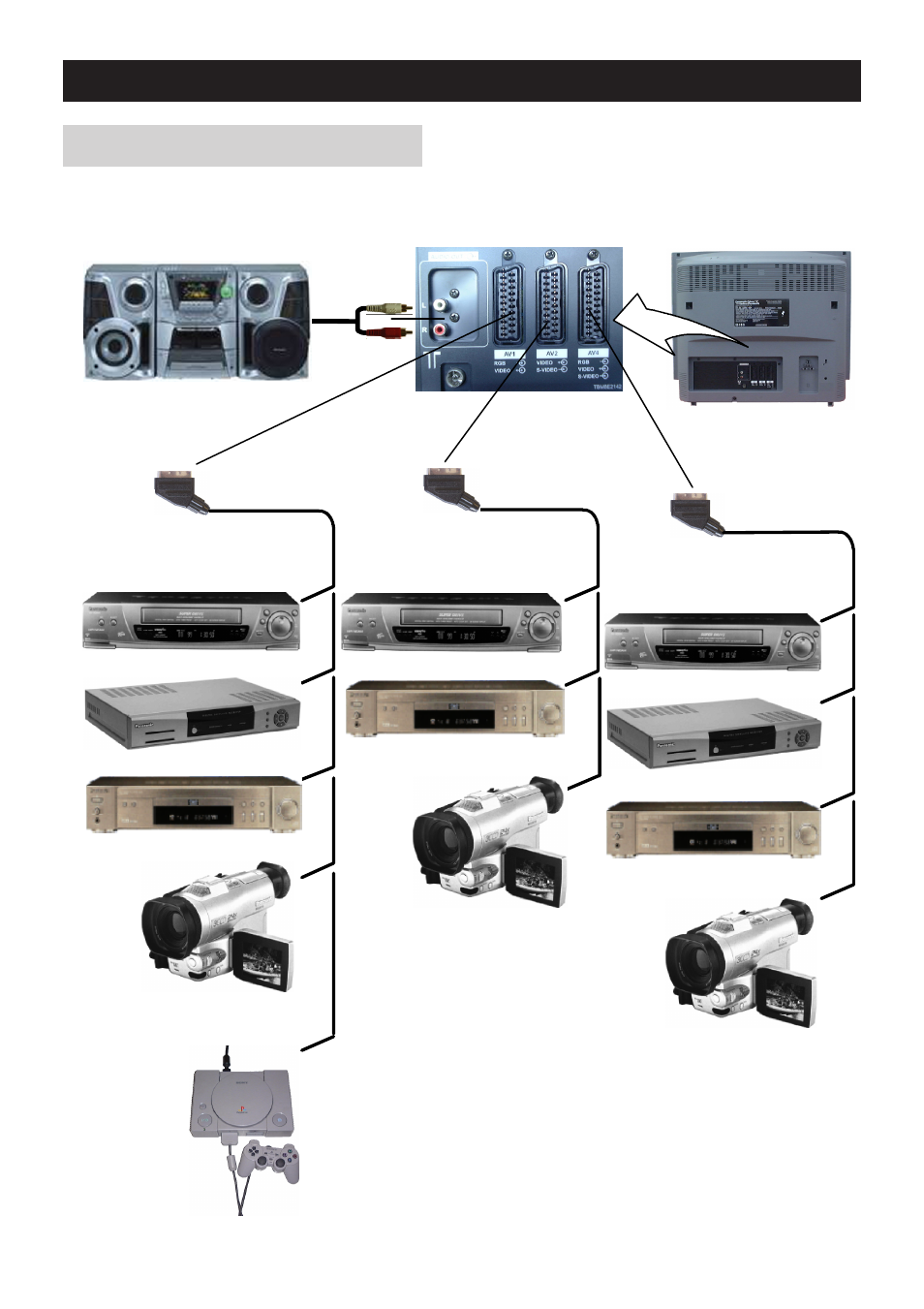

Разъемы на задней панели
Дополнительное оборудование можно подключить к задней панели телевизора через три
21-контакных Scart-гнезда, AV1/AV2(S)/AV4(S).
ПОДКЛЮЧЕНИЕ АУДИО/ВИДЕО УСТРОЙСТВ
Примечания:
• Указанные на рисунках оборудо-
вание и кабели не входят в комп-
лект поставки телевизора.
Система HI-FI
2 кабеля
RCA Audio
Выход из разъемов
L-R AUDIO OUT
Вход/выход от
разъема AV1 Scart
Вход/выход от
разъема AV2 Scart
Данные Q-Link
Вход/выход
от разъема
AV4 Scart
SCART-кабель SCART-кабель
SCART-кабель
Видеомагнитофон
VCR S-VIDEO VCR Q-LINK
СОВМЕСТИМЫЙ VCR
VCR S-VIDEO VCR
DVD ПЛЕЕР
SET TOP BOX
SET TOP BOX
DVD ПЛЕЕР
DVD ПЛЕЕР
ВИДЕОКАМЕРА
ВИДЕОКАМЕРА S-VIDEO
ВИДЕОКАМЕРА S-VIDEO
ИГРОВАЯ ПРИСТАВКА/
КОМПЬЮТЕР (RGB)
• Не подключайте к этому телевизору компьютер с выхо-
дом TTL (5 В)
• 21-контактное гнездо AV2 также может использоваться как
выход аудио/видео устройства; для получения более под-
робной информации см. стр. 14.
• Для получения информации о проводке SCART см. стр. 28.
