5
42PDP-11T
AKAI

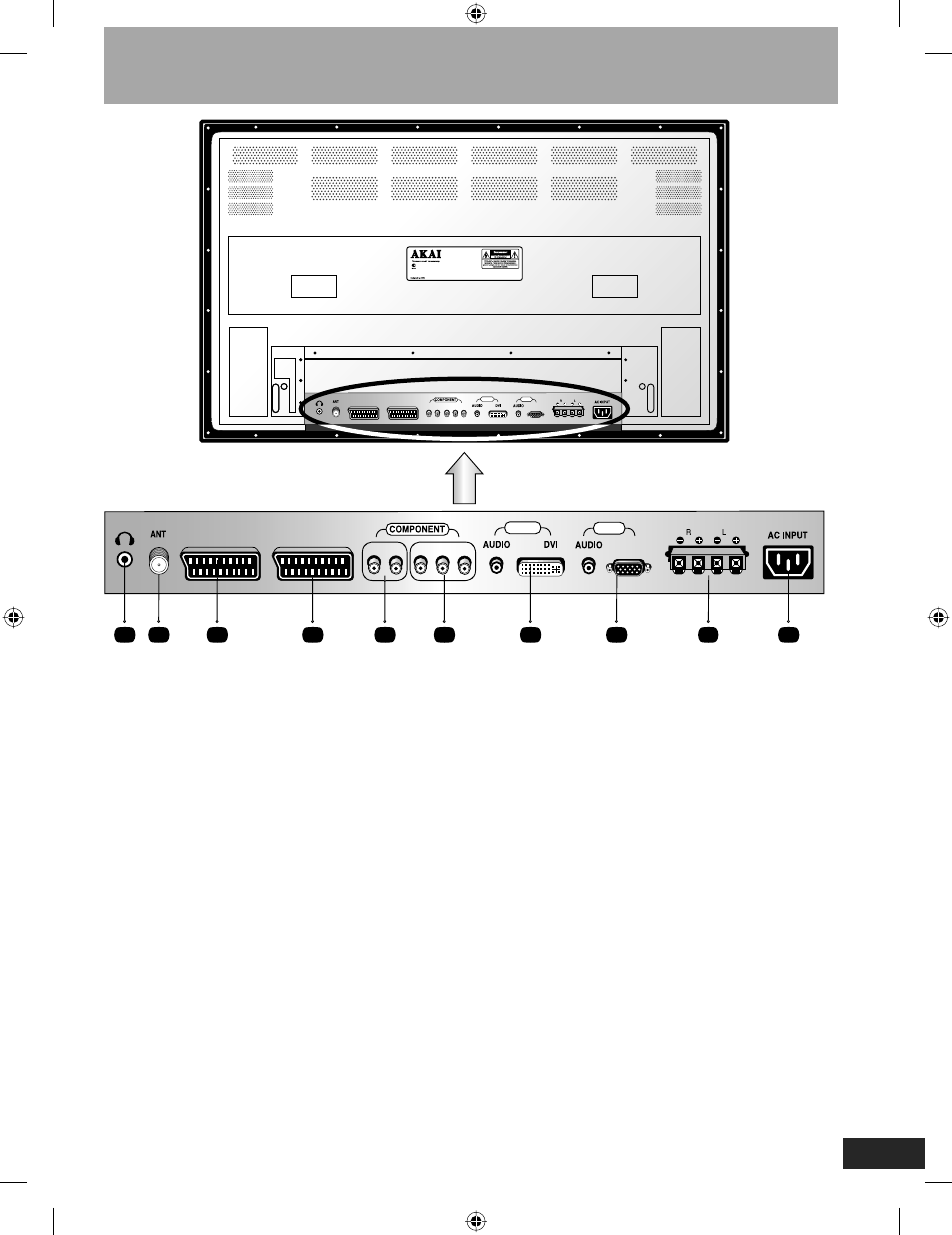

Вид задней панели. Pазъемы и их назначение
DVI IN
AV 1
AV 2
VGA
PC IN
AUDIO
Pb
Pr
R
L
Y
DVI IN
AV 1
AV 2
VGA
PC IN
AUDIO
Pb
Pr
R
L
Y
1
2
3
4
5
6
7
8
9
10
1. Выход аудиосигнала на наушники
2. Антенный вход
3. Композитный видеовход (CVBS)* или вход видеосигнала RGB; композитный видеовыход (CVBS)
4. Видеовход CVBS или Y/C (на экране, соответственно, отображается AV 2 (Video) или AV 2 (Y/C); композитный
видеовыход (CVBS)
5. Вход для аудиосигнала внешнего устройства
6. Вход для компонентного видеосигнала (YPbPr) от DVD или другого внешнего устройства
7. Вход цифрового сигнала с ПК (DVI)*
8. Вход аналогового сигнала с ПК (VGA)*
9. Разъемы для подключения левой (L) и правой (R) акустических систем
10. Разъем для подключения сетевого кабеля
* Объяснение терминов, отмеченных *, смотрите в Глоссарии в конце данного руководства.
