1 ЦИФРОВЫЕ АУДИОВхОДЫ (OPTICAL 1-3, COAXIAL 1-3): К
данным разъемам подключается оптический или коаксиальный
цифровой выход формата S/PDIF таких источников, как CD и
DVD-проигрыватели, спутниковые или HDTV-тюнеры, или других
компонентов. Назначение коаксиальных и оптических цифровых
аудиовходов настраивается в меню настройки.
ЦИФРОВЫЕ АУДИОВЫхОДЫ (OPTICAL, COAXIAL): К
оптическому или коаксиальному аудиовыходу подключается
соответствующий цифровой вход формата S/PDIF записывающего
компонента, такого как CD-рекордер, ресивер, компьютерная
звуковая карта или другого цифрового процессора.
2 РАЗЪЕМ FM, AM АНТЕННЫ: Дипольная ленточная FM-
антенна входит в комплект поставки ресивера и подключается к
соединительному разъему FM с помощью входящего в комплект
поставки согласующего адаптера. Обычно наилучшие результаты
достигаются при закреплении данной антенны на вертикальной
поверхности, например, на стене, с полностью расправленными
антенными ветвями в форме горизонтальной буквы “Т”
перпендикулярно источнику вещания сигнала.
Подключите поставленную рамочную AM антенну к этим клеммам.
Если используется внешняя AM-антенна, подключите ее к клеммам
AM и GND в соответствии с инструкцией, прилагающейся к антенне
(См. также раздел “Прослушивание радио”).
3 КОМПОНЕНТНЫЕ РАЗЪЕМЫ COMPONENT VIDEO 1-3 IN,
COMPONENT VIDEO OUT: К компонентным видеовходам
Component Video IN 1-3 подключаются компонентные видеовыходы
совместимого источника, например, DVD-проигрывателя и наземного
или спутникового HDTV тюнера. К компонентному выходу Component
Video OUT подключается компонентный вход совместимого
видеомонитора/телевизора. При подключении соблюдайте
маркировку разъемов y/Pb/Pr. Распределение видеосигналов на
компонентный вход полностью настраивается в меню настройки.
Компонентные видеовходы и выходы ресивера T 785 являются
широкополосными и поддерживают все форматы HDTV.
4 РАЗЪЕМ MP DOCK: T 785 оснащен цифровым портом на задней
панели, в который может быть включена док-станция NAD
IPD 1 Dock для mp3-плеера iPod. Соедините разъем “MP DOCK
(DATA PORT)” T 785 с соответствующим разъемом “DATA PORT”
дополнительного устройства NAD IPD 1.
ЭлЕмЕНТЫ УПРАВлЕНИЯ

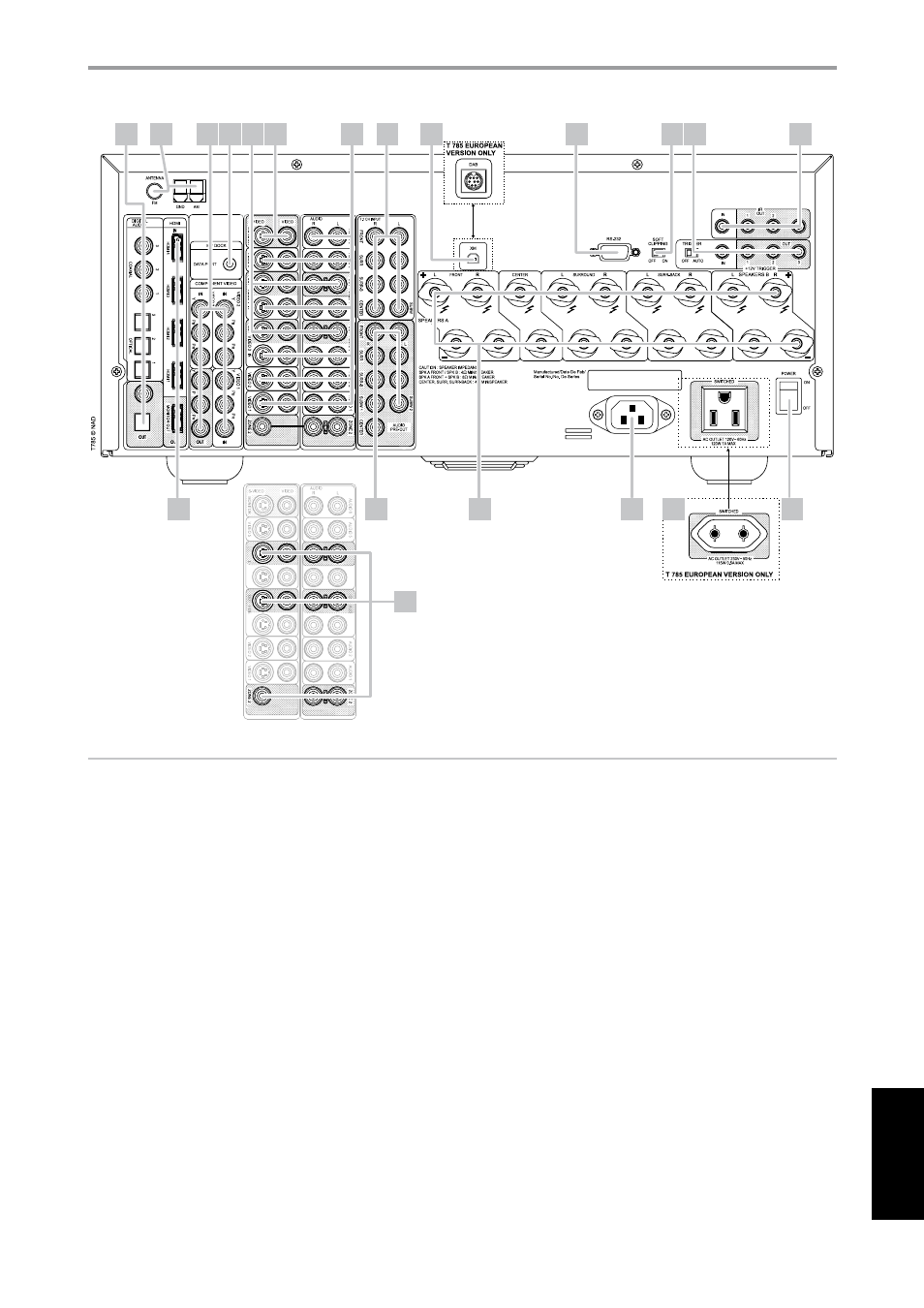

ЗАДНЯЯ ПАНЕЛЬ
ВНИМАНИЕ!.
Перед выполнением любых подключений к вашему ресиверу T 785 выключите его питание или выдерните шнур питания из розетки. Также
рекомендуется отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала
или сетевого питания.
