30

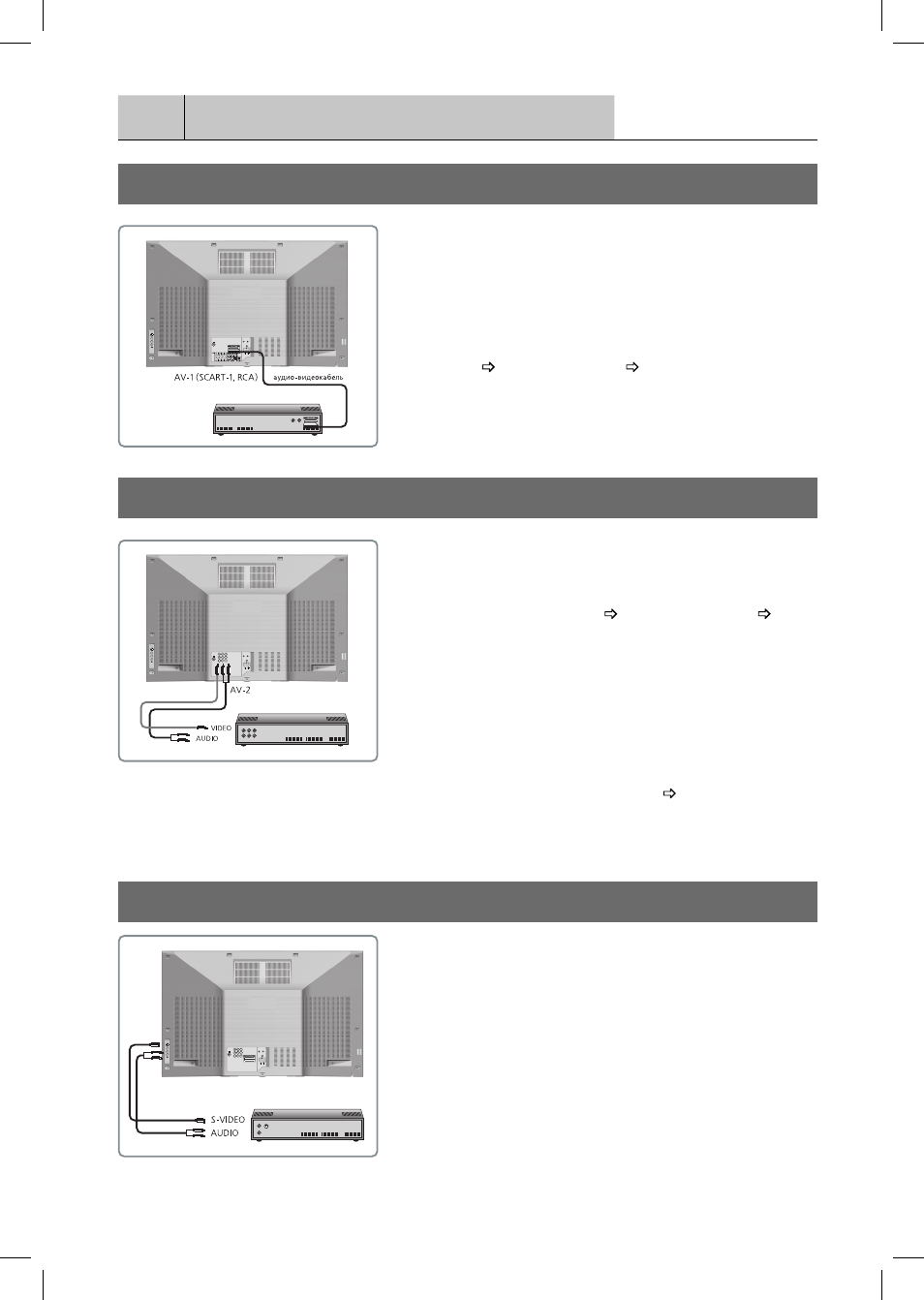

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
РАЗЪЕМ AV-1 (SCART-1, RCA)
Подключите внешнее устройство, передающее ком-
позитный или RGB сигнал, кабелем к разъему AV-1
(SCART-1). Выберите AV-1.
Запись телевизионной передачи. Переключитесь на
требуемую программу. С телевизора в этом режиме
передается композитный видеосигнал. В меню
«ОПЦИИ» «Установки AV» в пункте «Выход AV-1»
должно быть установлено «TV». Пользуясь инструк-
цией внешнего устройства, произведите запись.
Во время записи не переключайте каналы.
РАЗЪЕМ AV-2 (только для моделей С32WSR100T(I2)
Подключите внешнее устройство, передающее
композитный или компонентный «Y Pb Pr» видео-
сигнал к соответствующим гнездам разъема
AV-2. В меню ОПЦИИ Установки AV Вход
AV-2 выберите тип принимаемого сигнала:
«композитный» или «Y Pb Pr». Для воспроиз-
ведения изображения выберите видеорежим
AV-2 для принимаемого композитного видеосигнала
или DVD для сигнала «Y Pb Pr».
Запись телевизионной передачи. Переключитесь
на записываемую программу. С телевизора в этом
режиме передается композитный видеосигнал. В меню Установки AV Выход AV-2 уста-
новите «TV». Пользуясь инструкцией внешнего устройства, осуществите запись. Во время
записи не переключайте каналы.
РАЗЪЕМЫ AV-3 (RCA И S-VIDEO)
Звуковой разъем кабеля от внешнего устройства
(«тюльпаны» красного и белого цвета) подключите к
разъему «AUDIO». Видеоразъем кабеля («тюльпан»
желтого цвета) подключите к разъему «VIDEO». Для
воспроизведения изображения выберите видеорежим
«AV 3». В меню «Установки AV» в пункте «Вход AV 3»
должно быть установлено «композитный».
Если внешнее устройство имеет выход «S VIDEO»,
подключите его соответствующим кабелем ко входу
«S VIDEO». Такое подключение обеспечивает наилуч-
