JVC LT-Z32EX6 - Инструкция (Страница 9)

13
PУСCКИЙ PУСCКИЙ
14
ВАЖНО!
ПО
ДГ
ОТ
ОВКА
ИСПО
ЛЬ
ЗОВ
АНИЕ
УС
ТАНОВКИ
НЕПО
ЛА
ДКИ?

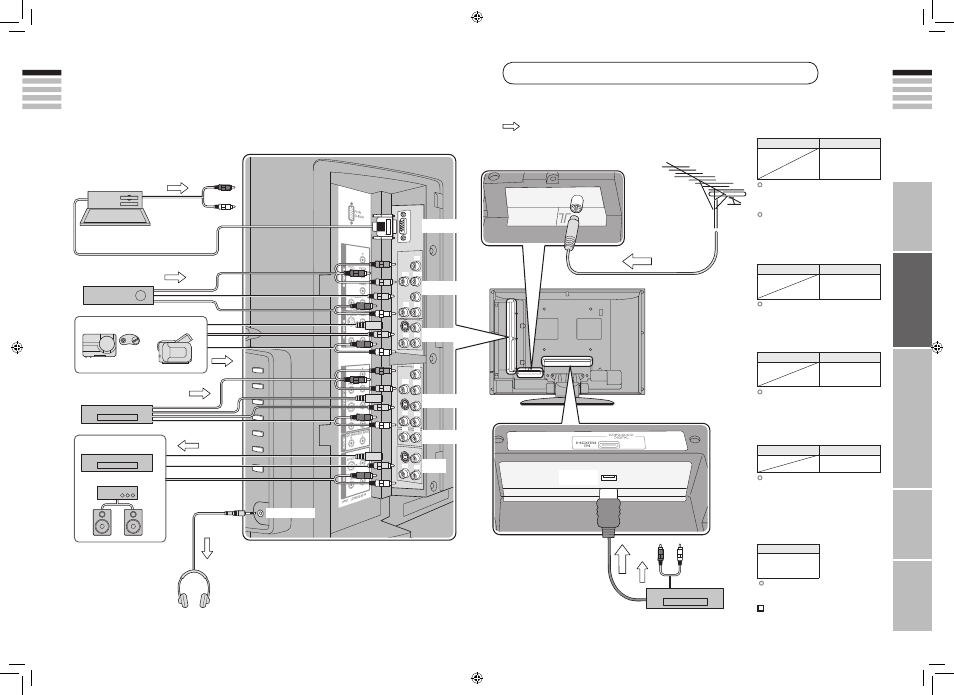

Подключение внешних устройств
К задней панели телевизора можно подключать самые различные устройства.
Перед подключением прочитайте руководство пользователя для каждого устройства.
(Шнуры для подключения не входят в комплект поставки.)
Усилитель
(Л) (П)
OUT
Декодер каналов кабельного
телевидения / Тюнер
цифрового вещания
Игровые консоли
 “Техническая информация” (стр. 35)
Видеомагнитофон / DVD-
проигрыватель
PC IN
ПК
Видеокамера
VIDEO-1
VIDEO-2
VIDEO-3
: направление сигнала
 Подключите “DVI”-
устройство к “HDMI” 
(стр. 36)
К разъёму
“VIDEO-3” П/Л
Наушники
(П)
Наушники
VIDEO-1
Просмотр видео
Выход  Вход 
· Полный сигнал /
Компонентный
сигнал / S-VIDEO
· Звук Л / П
 Используйте компонентный сигнал
 “Переключение между
видеосигналом и компонентным
сигналом” (стр. 22)
 Используйте S-VIDEO
 “Использование S-VIDEO”
(стр. 22)
VIDEO-2
Просмотр видео
Выход  Вход 
· Полный сигнал /
S-VIDEO
· Звук Л / П
 Используйте S-VIDEO
 “Использование S-VIDEO”
(стр. 22)
VIDEO-3
Просмотр DVD-дисков
Выход  Вход 
· Полный сигнал /
Компонентный сигнал
· Звук Л / П
 Используйте компонентный сигнал
 “Переключение между видеосигналом и
компонентным сигналом” (стр. 22)
HDMI Подключение
устройств HDMI
Выход  Вход 
· HDMI-сигнал
(стр. 36)
 “Настройка HDMI”  (стр. 28)
OUT
Видео- и звуковой сигнал
телевизионного сигнала, который вы
просматриваете, подается из данной
клеммы
Выход 
· Полный сигнал /
S-VIDEO
· Звук Л / П
 “Использование разъема OUT”. 
(стр. 22)
Видеомагнитофон / DVD / другие устройства
(Л)
(Y)
(Pb) (Pr)
(П)
(П)
(Л)
(Л)
HDMI
DVD-
проигрыватель
(HDMI-совместимый)
Видеомагнитофон /
DVD-проигрыватель
IN HDMI
IN HDMI
(Y)
(Pb) (Pr)
(П) (Л)
(П) (Л)
