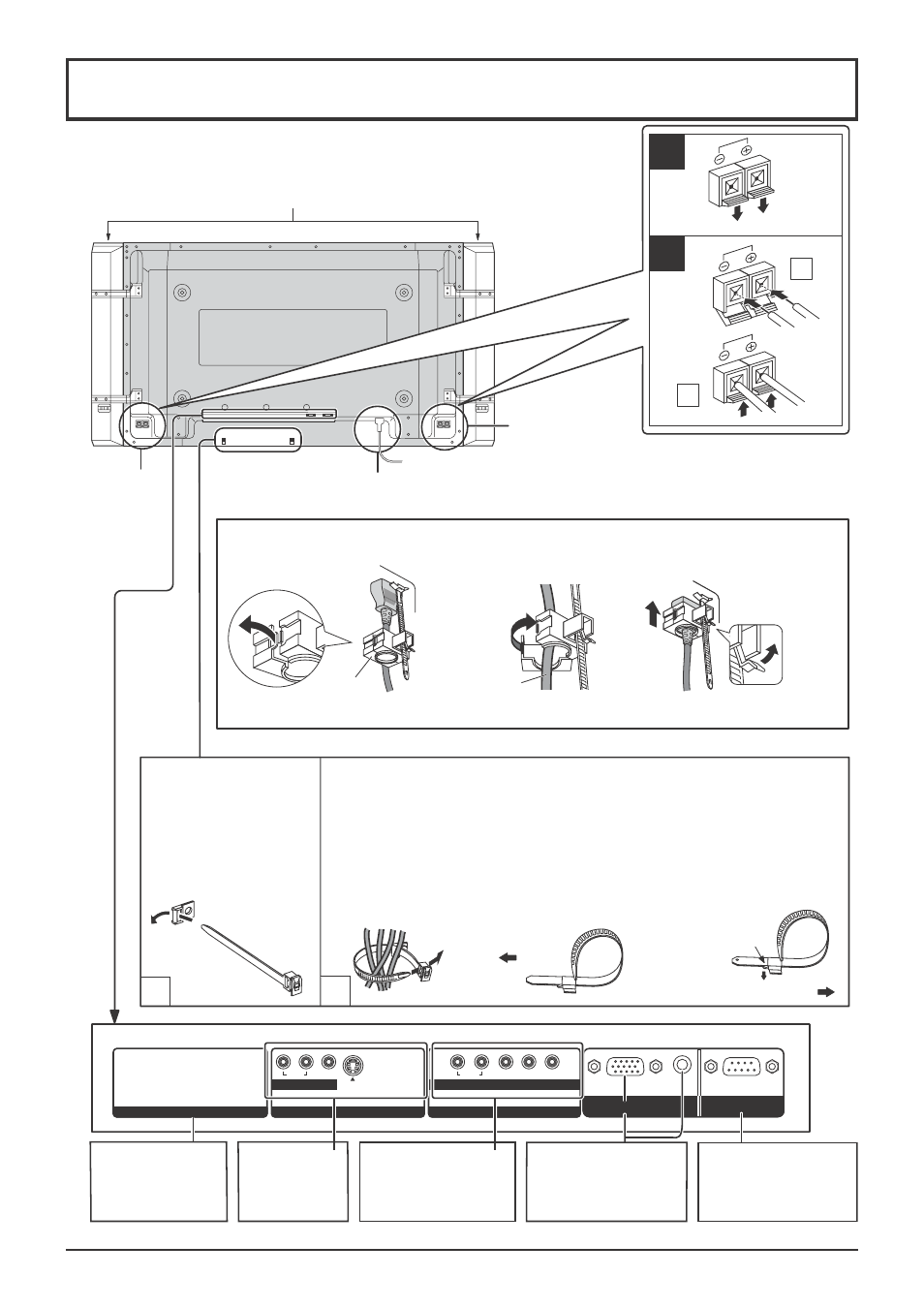

Подключения
Динамики (продаются отдельно)
Разъем
SPEAKERS (R)
Разъем
SPEAKERS (L)
Подключение кабеля питания (см. стр. 12)
– Фиксация кабеля питания
1. Откройте зажим. 2. Вставьте кабель
питания и надежно
закройте зажим.
3. Сдвиньте зажим вверх и
надежно зафиксируйте
кабель питания.
При ослаблении
зажима:
Зажим Кабель питания
Примечание: Штепсель кабеля питания, показанный на иллюстрации, может отличаться от штепселя,
которым оснащена Ваша модель.
– Ленты для фиксации кабеля Скрепите свободные участки кабеля при помощи лент.
Пропустите ленту для
фиксации кабеля через
ушко, как показано на
иллюстрации. Для фиксации кабелей, подключенных к разъемам, оберните вокруг них
фиксирующую ленту, а затем пропустите заостренный конец через замок,
как показано на иллюстрации.
Убедитесь в том, что кабели располагаются достаточно свободно,
без лишнего натяжения (особенно кабель питания), и надежно
свяжите все кабели при помощи полученной в комплекте
фиксирующей ленты.
Для затяжки ленты:
Тяните
Для ослабления ленты:
Нажмите на фиксатор.
Тяните
Гнездо для
установки
продающегося
отдельно блока
разъемов (закрыто).
Разъемы AV
(см. стр. 9)
Разъемы COMPO-
NENT/RGB IN и
AUDIO IN (см. стр. 9)
От разъема внешнего
монитора (EXTERNAL)
на компьютере
(см. стр. 7)
От последовательного
(SERIAL) разъема на
компьютере (см. стр. 8)
Примечание: При поставке с фабрики блоки разъемов установлены в гнезда 2 и 3.
При подключении динамиков используйте только динамики, входящие в список
дополнительных принадлежностей. Для получения информации об установке
динамиков обратитесь к инструкции для динамиков.
(Пример: TH-42PHW6)
