29

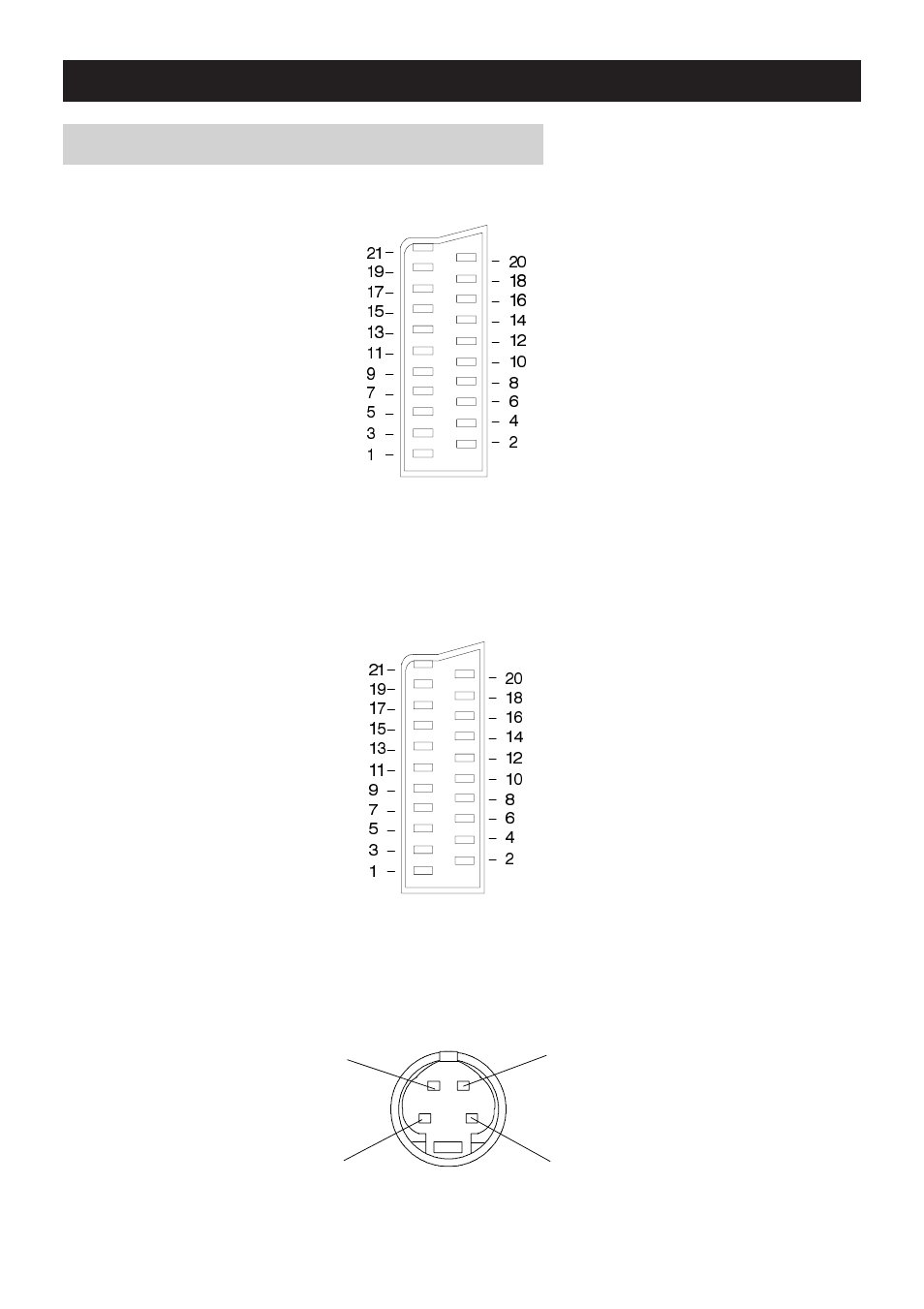

Информация о гнездах SCART и S-Video
SCART-гнездо AV1/AV4 (S-Video только AV4)
ИНФОРМАЦИЯ О ГНЕЗДАХ SCART И S-VIDEO
Гнездо заземления
Выход CVBS (видео)
Заземление CVBS
Красный, вход
Красный, заземление
Зеленый, вход
Зеленый, заземление
Синий, вход
Синий, заземление
Аудио выход (левый)
Аудио выход (правый)
Вход CVBS (видео)
Статус RGB , заземление
Статус RGB
Заземление
– –
– –
Статус CVBS
Аудио вход (левый)
Аудио, заземление
Аудио вход (правый)
Гнездо заземления
Выход CVBS (видео)
Заземление CVBS
S.C. – вход
Заземление
– –
Заземление
– –
Заземление
Аудио выход (левый)
Аудио выход (правый)
Вход CVBS (видео)
Заземление
– –
Заземление
– –
Данные Q-LINK
Статус CVBS
Аудио вход (левый)
Аудио, заземление
Аудио вход (правый)
Подходящим входным сигналом для AV1/AV4 является также RGB
(Красный/Зеленый/Синий).
Вход S.C.*: на 15-м контакте только у AV4.
AV4 - контакты 15 и 20 зависят от переключателя AV4 S-VHS/Video.
SCART-гнездо AV2 (S-Video, Q-Link)
AV2 - контакты 15 и 20 зависят от переключателя AV2 S-VHS/Video.
4-контактное гнездо S-Video
Цветовой вход
Цветовое заземление
Вход яркости
Заземление яркости
