Подключение и начало работы – Инструкция по эксплуатации BBK LT2000S
Страница 9
7
@
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ
Расположение и назначение коммутационных интерфейсов
:
Разъем VGA
Предназначен для подключения внешних
источников сигнала, оснащенных VGA
видеовыходом.
;
Интерфейс SCART
Предназначен для подключения внешнего
источника сигнала, например, DVD−плеера,
спутникового ресивера или других устройств,
оснащенных интерфейсом SCART. Для
обеспечения наиболее качественного
изображения выберите режим RGB, если
он поддерживается внешним устройством.
Интерфейс SCART предусматривает передачу
стереофонического аудиосигнала,
дополнительное подключение при его
использовании не требуется.
<
Интерфейс Y Pb/Cb Pr/Cr (3хRCA)
Предназначен для подключения внешнего
источника сигнала, например, DVD−плеера или
других устройств, оснащенных компонентным
Y Pb/Cb Pr/Cr видовыходом. Для обеспечения
наиболее качественного изображения выберите
режим прогрессивной развертки, если она
поддерживается внешним устройством.
Для подключения аудиосигнала используйте
аудиовход AUDIO IN.
=
Аудиовход PC AUDIO IN
Предназначен для подключения
стереофонического аудиосигнала.
>
Интерфейс AUDIO VIDEO IN
Предназначен для подключения внешнего
источника сигнала, например, DVD−плеера,
спутникового ресивера, видеомагнитофона
и других устройств, оснащенных композитным
видеовыходом, а также для подключения
стереофонического аудиосигнала.
?
Разъем 12 V
Предназначен для подключения внешнего
блока питания.
@
Вход RF
Предназначен для подключения антенного
кабеля 75 Ом (сигнал эфирной антенны или
кабельного телевидения).
:
;
=
>
?
<
;
>
<

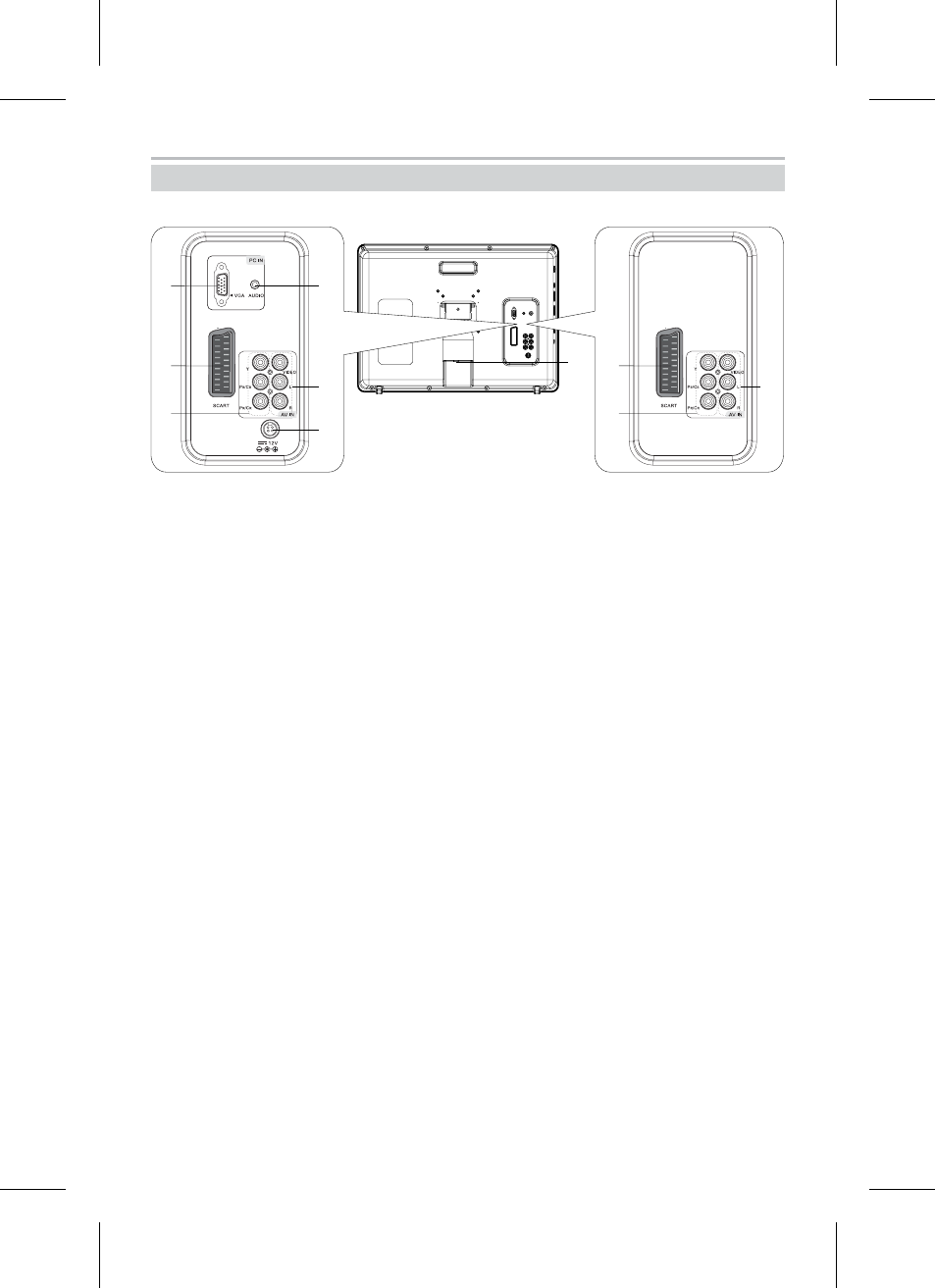

LT2000S
LT1500S и LT1900S
Общий вид задней панели
