Подключение и начало работы – Инструкция по эксплуатации BBK LD1906X
Страница 10
Для LD1506X и LD1906X
Для LD2006X
Для LD2206X
:
;
>
<
=
?
@
A
:
<
=
?
@
8
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

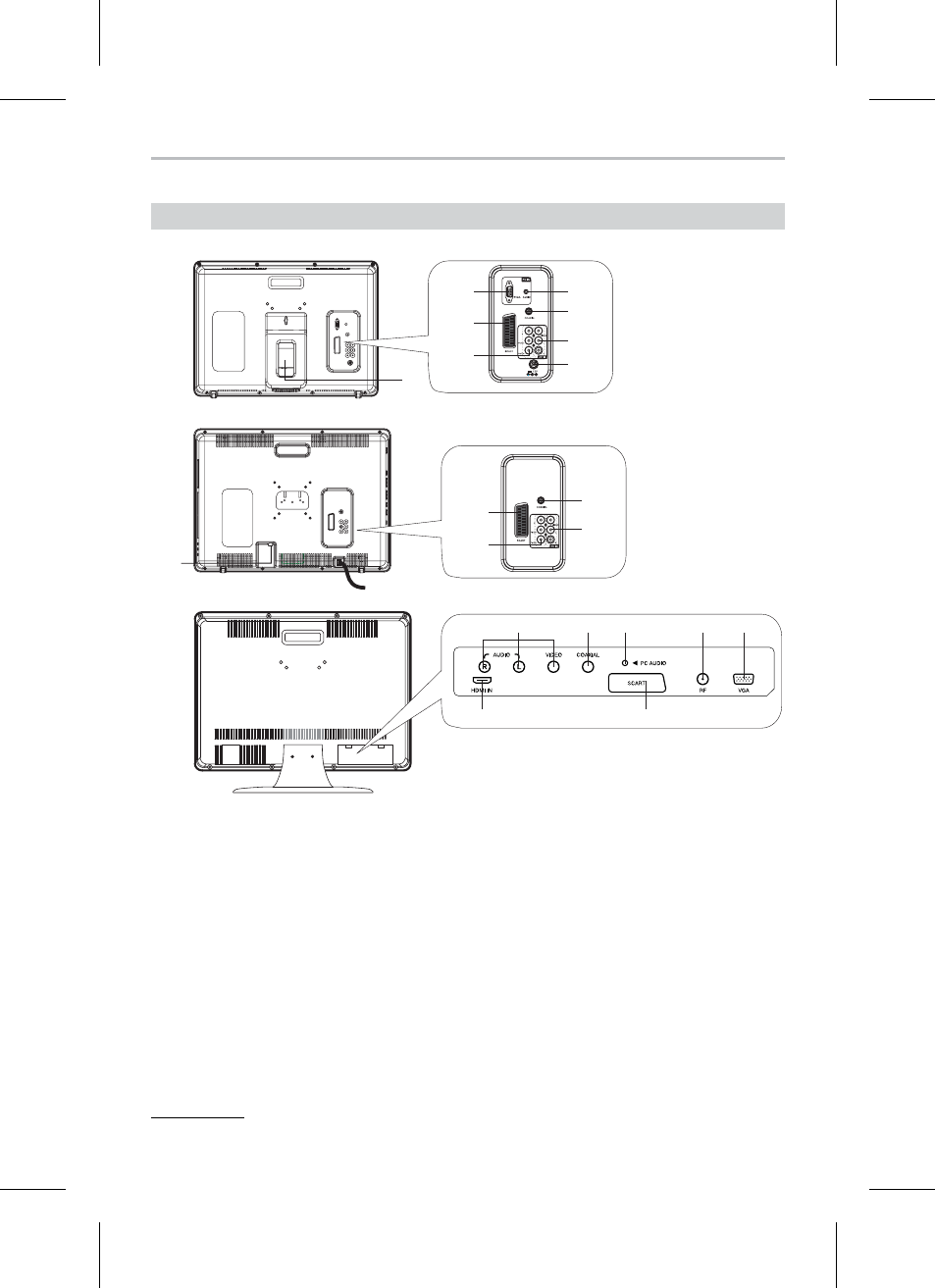

Расположение и назначение коммутационных интерфейсов
Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.
:
Вход RF
Предназначен для подключения антенного
кабеля 75 Ом (сигнал эфирной антенны
или кабельного телевидения).
;
Разъем VGA
Предназначен для подключения к видеокарте
персонального компьютера.
<
Разъем SCART*
Предназначен для подключения внешнего
источника аудиовидеосигнала, например
DVD−плеера, спутникового ресивера,
видеомагнитофона или других устройств,
оснащенных подобным интерфейсом. Данный
тип разъема позволяет передавать совместно
с видеосигналом сигнал аудиосопровождения,
и дополнительно подключать аудиокабель при
данном виде подключения нет необходимости.
=
Разъем компонентного видеовхода
Y Cb (Pb) Cr (Pr)
* Для модели LD2006X разъем SCART может быть использован для сервисного обслуживания.
>
Разъем PC AUDIO IN
Предназначен для подключения
к стереофоническому выходу аудиокарты
персонального компьютера.
?
Аудиовыход COAXIAL
Предназначен для передачи цифрового
многоканального аудиосигнала со встроенного
DVD−плеера на внешнее декодирующее
устройство.
@
Интерфейс AUDIO VIDEO IN
Предназначен для подключения внешнего
источника сигнала, например, DVD−плеера,
спутникового ресивера, видеомагнитофона
и других устройств, оснащенных композитным
видеовыходом, а также для подключения
стереофонического аудиосигнала.
A
Разъем 12 V
Предназначен для подключения внешнего блока
питания.
B
Разъем HDMI
Интерфейс для передачи сигнала высокой
четкости.
<
B
?
:
;
>
@
