РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

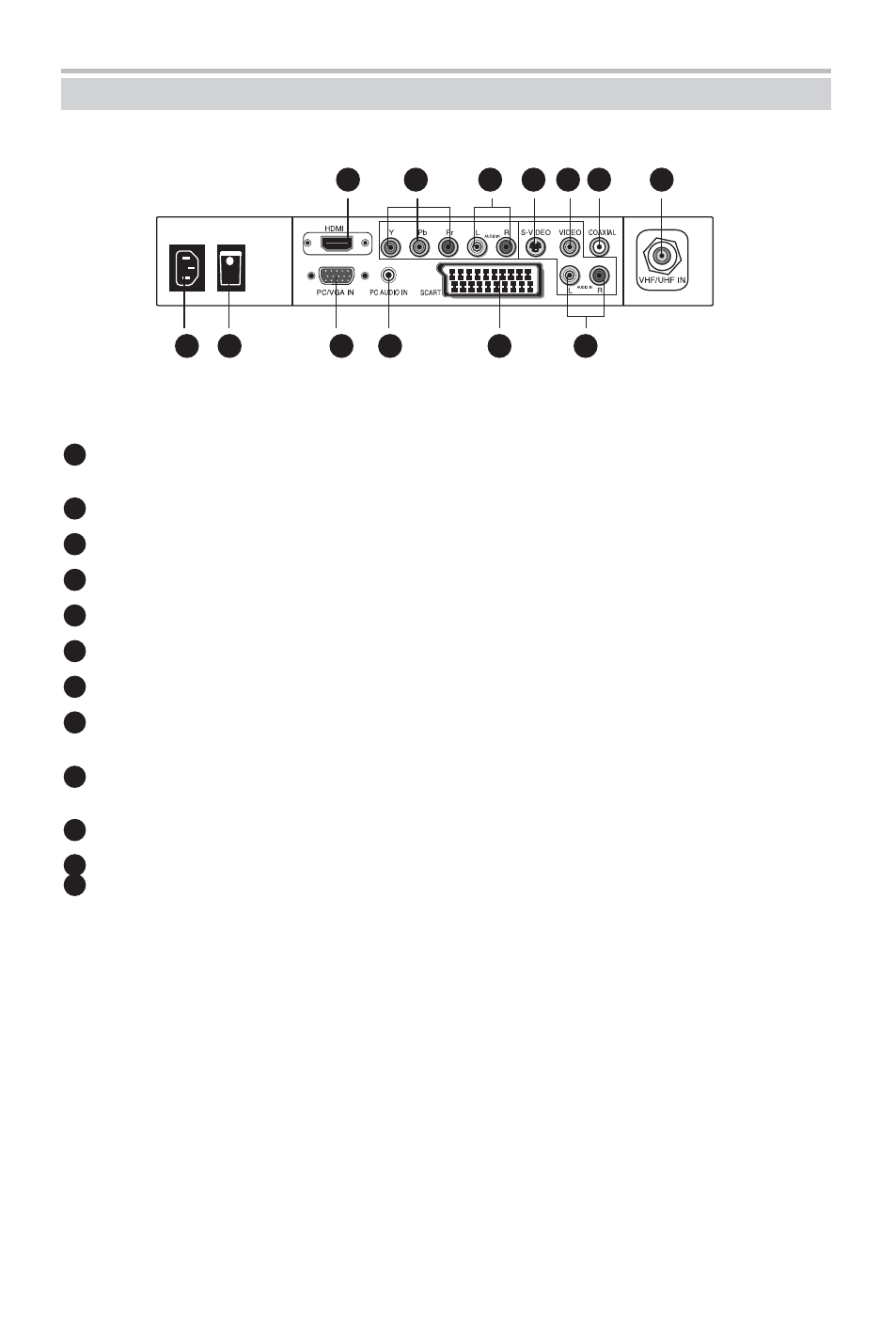

Задняя панель
5
Для моделей LT1511S, LT1911S, LT2211S
1
2
3
4
5 6
7
12 11
10
9
8
3
HDMI
Интерфейс для подачи сигнала высокой четкости с DVD-плееров, оборудованных этим
разъемом, цифровых ресиверов set-top box, или аналогичных им.
Y Pb Pr
Разъем компонентного видеовхода с прогрессивной разверткой.
Разъем AUDIO L/R
Разъем для подключения стереофонического аудиосигнала.
S-VIDEO
Видеовход S-VIDEO.
Композитный видеовход
Предназначен для подключения внешнего источника видеосигнала.
Аудиовыход COAXIAL
Предназначен для передачи цифрового аудиосигнала на внешний ресивер.
VHF/UHF IN
Антенный вход.
SCART
Аудиовидеоразъем типа SCART предназначен для подключения внешнего источника
аудиовидеосигнала.
PC AUDIO IN
Предназначен для подключения к стереофоническому выходу аудиокарты персонального
компьютера.
PC/VGA IN
Предназначен для подключения к видеокарте персонального компьютера.
Выключатель питания
Разъем для подключения питания
