26

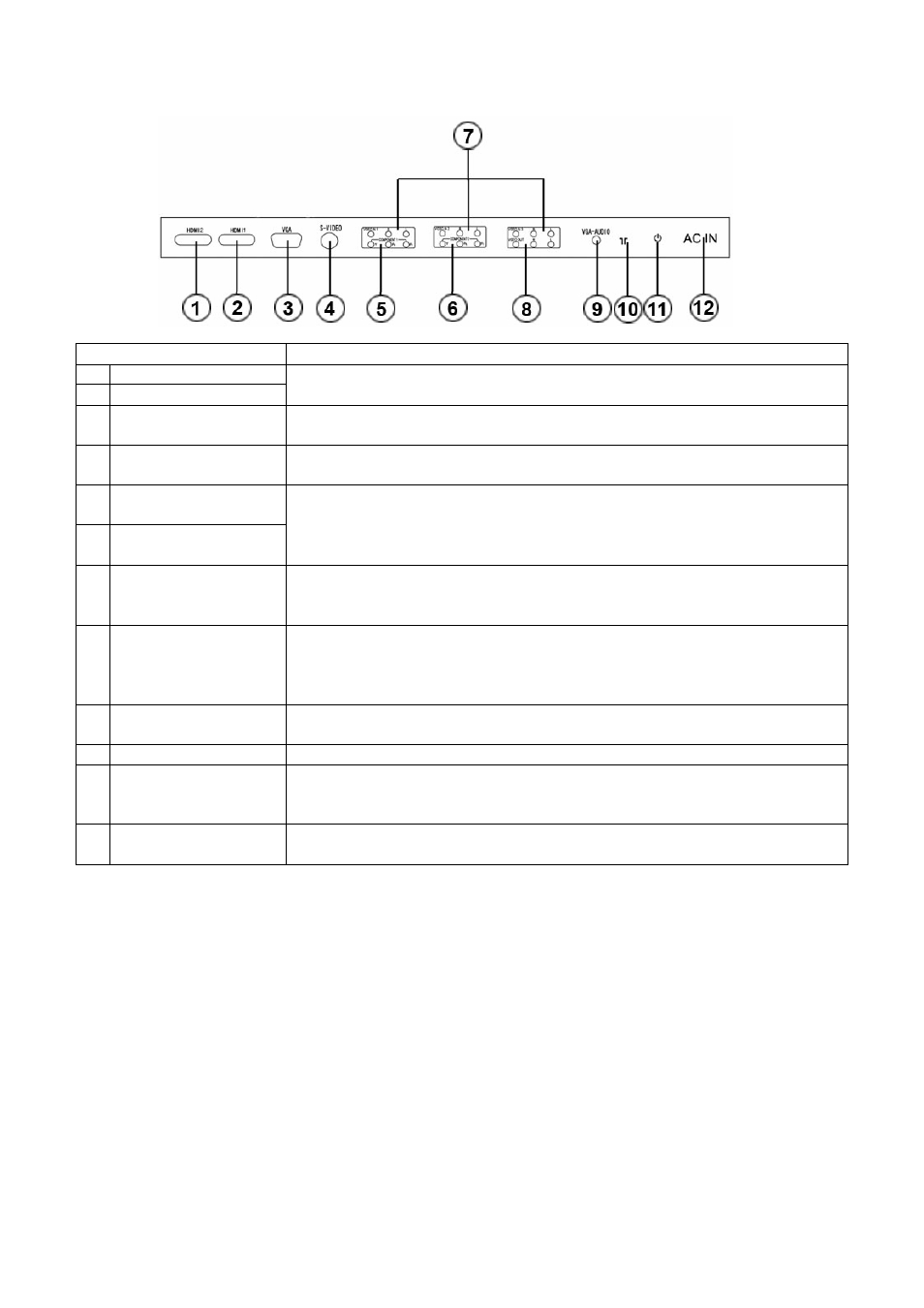

Разъемы и элементы управления задней панели
Разъем Описание подключения
1 HDMI 2
2 HDMI 1
Подсоедините HDMI кабель к источнику сигнала и к HDMI разъему теле-
визора; затяните болты по часовой стрелке на обоих концах кабеля.
3 VGA
Подсоедините VGA кабель к VGA порту ПК и к VGA разъему телевизо-
ра; затяните болты по часовой стрелке на обоих концах кабеля.
4 S-Video вход
Подсоедините S-Video кабель к S-Video выходу DVD плеера и к S-Video
разъему телевизора.
5
Компонентный видео
вход 1
6
Компонентный видео
вход 2
Данные разъемы позволяют получать компонентный видео сигнал высо-
кой четкости с DVD плеера. Компонентный (YPbPr) разъем DVD плеера
подсоединяется к компонентному (YPbPr) входу телевизора с помощью
AV кабеля.
7
Композитные видео
входы
Предназначены для получения сигналов в системе цветности PAL, NTSC,
SECAM. Композитный видео вход телевизора подсоединяется к компо-
зитному выходу другого видео оборудования с помощью
AV кабеля
.
8
Композитный видео
выход
Телевизор может принимать телевизионные сигналы со станции и пере-
давать их на другое аудио- или видео оборудование. Композитный видео
выход телевизора подсоединяется к композитному входу другого видео
оборудования с помощью AV кабеля
.
9 VGA (PC) аудио вход
Данный разъем служит для получения телевизором аудио сигнала с пер-
сонального компьютера.
10 Разъем антенны Данный разъем служит для подсоединения антенны.
11
Переключатель пи-
тания
Поверните переключатель питания; телевизор переключится в режим
ожидания. Если Вам нужно выключить телевизор полностью, поверните
переключатель питания и извлеките шнур питания из сети.
12 Вход кабеля питания
Данный разъем предназначен для подключения телевизора к сети элек-
трического питания 100-240 В AC с помощью шнура питания.
Примечания:
· Перед тем, как выполнять подключение, убедитесь, что телевизор и другое подсоединяемое обо-
рудование выключены.
· При подсоединении вставляйте кабели в разъемы прямо и без применения физического усилия,
иначе оборудование может быть повреждено.
· Кабели S-Video и AV не могут быть использованы одновременно.
· Перед включением оборудования убедитесь, что все подключения выполнены правильно.
