24
AV1
V
L
R
S-V
Audio
OUT
Video
OUT
S-Video
OUT
L R

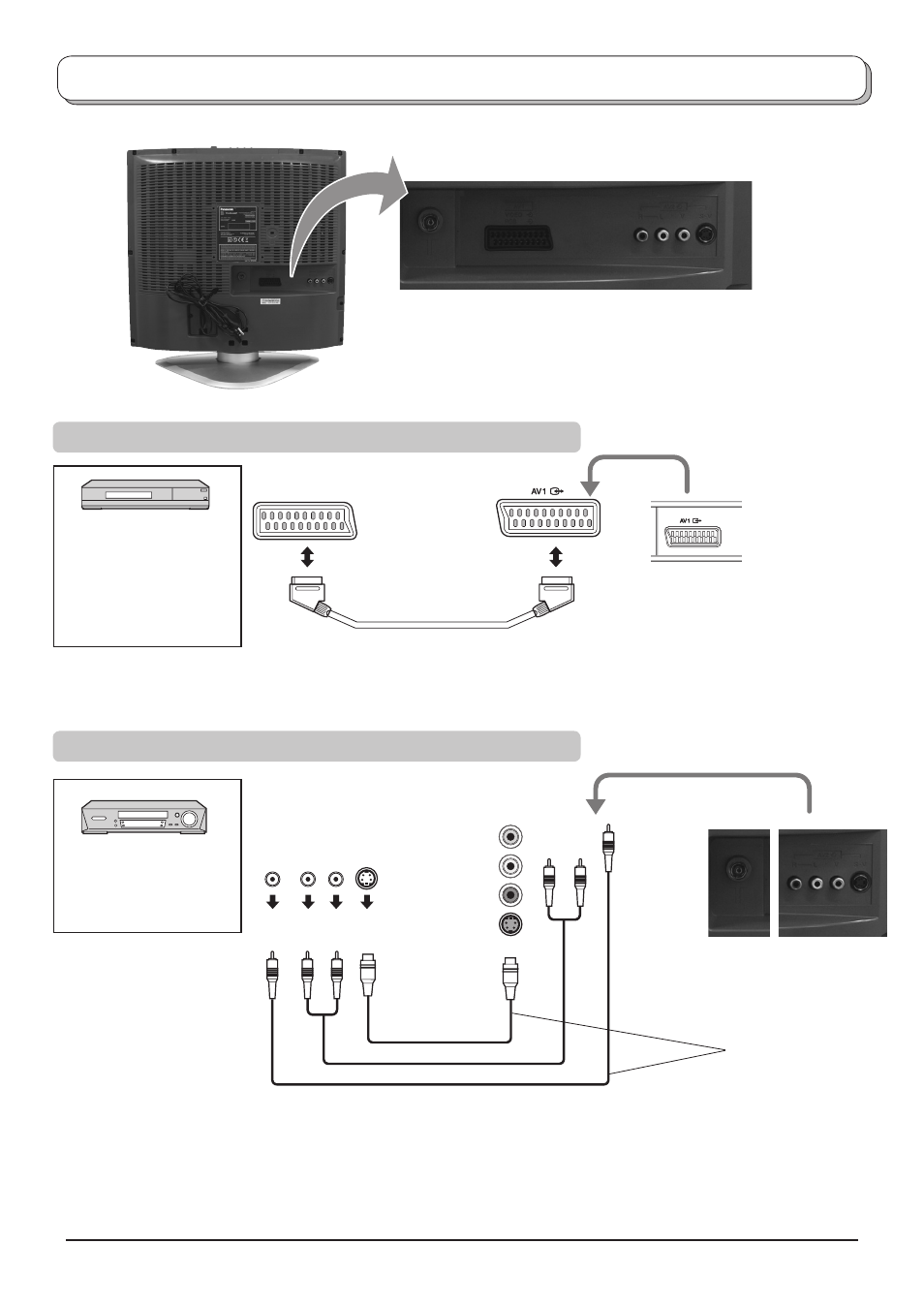

Аудио/Видео Подключения
Как подключить разъемы входа AV2
Как подключить AV1 Scart разъем
VCR
Набор устройства
DVD проигрыватель
Камкордер
Игра-приставка/
Компьютер (RGB)
VCR/S-Video VCR
DVD проигрыватель
Камкордер
Камкордер S-Video
S-VIDEO
AUDIO
VIDEO
Подключите S-Video или
Video разъемы
Примечания:
• Дополнительное оборудование и кабели, показанные выше, не идут в комплекте с ТВ набором.
• Не подключайте компьютер с разъемом TTL (5 Вольт) к устройству.
• По поводу разъема Scart читайте информацию на стр. 25
